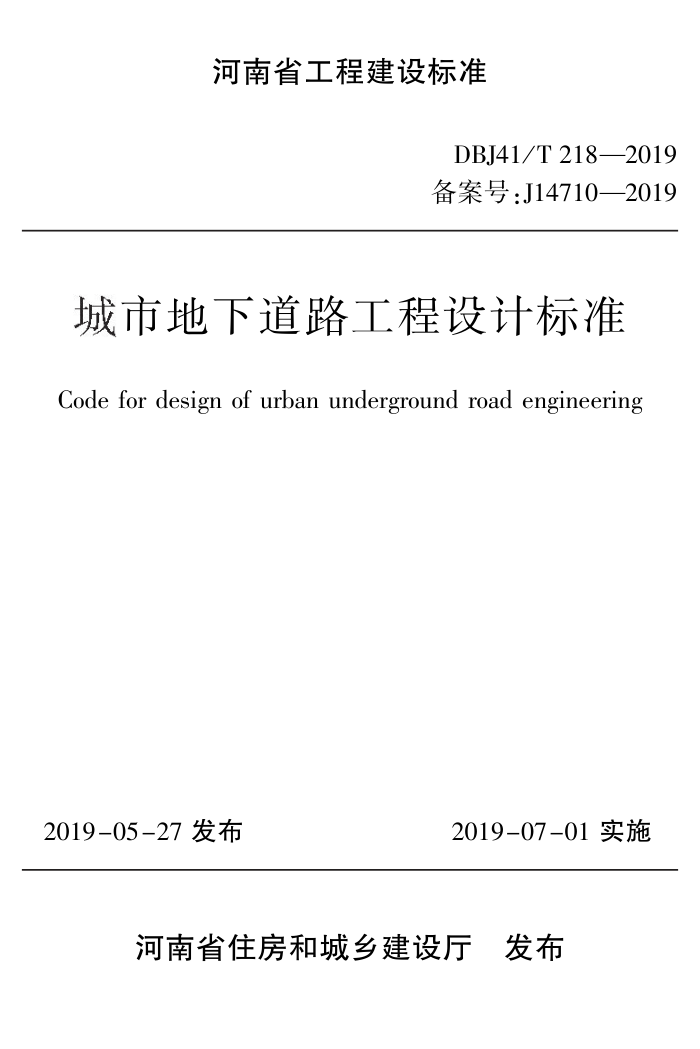

河南省工程建设标准
DBJ41 / T 218—2019
备案号:J14710—2019
城市地下道路工程设计标准
Code for design of urban underground road engineering
摇 2019-05-27 发布
2019-07-01 实施摇
河南省住房和城乡建设厅摇 发布
河南省工程建设标准
城市地下道路工程设计标准
Code for design of urban underground road engineering
DBJ41 / T 218—2019
主编单位:河南省交通规划设计研究院股份有限公司
批准单位:河南省住房和城乡建设厅
施行日期:2019 年 07 月 01 日
郑州大学出版社
郑州
河南省住房和城乡建设厅文件
公告也2019页63 号
河南省住房和城乡建设厅关于发布工程建设
标准《城市地下道路工程设计标准》的公告
现批准《城市地下道路工程设计标准》为我省工程建设地方标
准,编号为 DBJ41 / T 218—2019,自 2019 年 7 月 1 日起在我省施行。
本标准在河南省住房和城乡建设厅门户网站(www. hnjs. gov.
cn)公开,并由河南省住房和城乡建设厅负责管理,河南省交通规
划设计研究院股份有限公司负责技术解释。
河南省住房和城乡建设厅
2019 年 05 月 27 日
前摇
言
城市地下道路在解决城市交通拥堵、改善城市环境方面发挥
着越来越重要的作用。 随着河南省经济社会的快速发展和城镇化
进程的不断加速,城市地下道路的数量将越来越多,规模将越来越
大。 为满足河南省城市地下道路建设发展要求,进一步规范城市
地下道路工程设计,完善设计标准,对河南省城市地下道路工程设
计进行规范和综合指导,编制组开展了广泛深入的调查研究,认真
总结实践经验,参考有关国家和行业标准,并广泛征求意见,通过
反复讨论、修改和完善,先后完成了初稿、征求意见稿、送审稿,经
河南省住房和城乡建设厅组织有关专家评审通过后,报住房和城
乡建设部备案,由河南省住房和城乡建设厅批准并发布实施。
本标准共 13 章和 2 个附录,主要内容:总则、术语、工程条件调
查、总体设计、城市地下道路结构、通风、给水排水、照明、供配电、
弱电系统、城市地下道路路面铺装、交通安全和管理设施、城市地
下道路防灾。
本标准由河南省住房和城乡建设厅负责管理,由河南省交通
规划设计研究院股份有限公司负责解释。 在执行过程中的意见和
建议请反馈至河南省交通规划设计研究院股份有限公司(地址:郑
州市郑东新区泽雨街 9 号;邮编:450000),以供今后修订时参考。
主 编 单 位摇 河南省交通规划设计研究院股份有限公司
参 编 单 位摇 郑州市市政工程总公司
主要起草人摇 付大喜摇 阮锦楼摇 李曙光摇 张摇 奇摇 郭炎伟
阮飞鹏摇 卫摇 涛摇 杨先平摇 马晨霞摇 胡晓伟
邱国永摇 曹文文摇 赵修旺摇 王摇 敏摇 郭建辉
杨保华摇 祁得运摇 吴现濮摇 韩晓芳摇 盛云鸽
高摇 峰摇 贺兰军摇 陈振平摇 张兴达摇 彭摇 飞
·1·
张摇 龙摇 赵小磊摇 高义东摇 王鑫涛摇 李铁刚
李浩彬摇 郭菲菲摇 李摇 曼摇 徐飞元
主要审查人摇 肖昭然摇 陈大根摇 杨永腾摇 程摇 航摇 张俊岱
申摇 震摇 豆海涛摇 寇卫锋
·2·
目摇 次
1摇 总则
1
……………………………………………………………
2摇 术语
2
……………………………………………………………
3摇 工程条件调查
4
…………………………………………………
摇 摇 3. 1摇 一般规定
4
………………………………………………
摇 摇 3. 2摇 前期资料搜集
4
…………………………………………
摇 摇 3. 3摇 工程条件调查要求
5
……………………………………
4摇 总体设计
6
………………………………………………………
摇 摇 4. 1摇 一般规定
6
………………………………………………
摇 摇 4. 2摇 建筑限界
10
………………………………………………
摇 摇 4. 3摇 横断面设计
13
……………………………………………
摇 摇 4. 4摇 平面设计
15
………………………………………………
5摇 城市地下道路结构
17
……………………………………………
摇 摇 5. 1摇 一般规定
17
………………………………………………
摇 摇 5. 2摇 荷载分类和荷载组合
18
…………………………………
摇 摇 5. 3摇 建筑材料
20
………………………………………………
摇 摇 5. 4摇 结构型式
21
………………………………………………
摇 摇 5. 5摇 设计计算
21
………………………………………………
摇 摇 5. 6摇 结构抗震
24
………………………………………………
摇 摇 5. 7摇 构造要求
24
………………………………………………
摇 摇 5. 8摇 工程防水
25
………………………………………………
6摇 通风
29
……………………………………………………………
摇 摇 6. 1摇 一般规定
……………………………………………… 29
摇 摇 6. 2摇 设计标准
30
………………………………………………
摇 摇 6. 3摇 城市地下道路通风
32
……………………………………
摇 摇 6. 4摇 城市地下道路需风量
32
…………………………………
摇 摇 6. 5摇 风道、风井、风机房
34
……………………………………
摇 摇 6. 6摇 通风控制
36
………………………………………………
7摇 给水排水
37
………………………………………………………
摇 摇 7. 1摇 一般规定
37
………………………………………………
摇 摇 7. 2摇 给水
37
……………………………………………………
摇 摇 7. 3摇 排水
38
……………………………………………………
8摇 照明
39
……………………………………………………………
摇 摇 8. 1摇 一般规定
39
………………………………………………
摇 摇 8. 2摇 照明布设
40
………………………………………………
摇 摇 8. 3摇 照明光源及灯具
45
………………………………………
摇 摇 8. 4摇 照明控制及节能
46
………………………………………
9摇 供配电
47
…………………………………………………………
摇 摇 9. 1摇 一般规定
47
………………………………………………
摇 摇 9. 2摇 供电设施
47
………………………………………………
摇 摇 9. 3摇 配电设施
51
………………………………………………
摇 摇 9. 4摇 防雷接地
52
………………………………………………
10摇 弱电系统
53
……………………………………………………
摇 摇 10. 1摇 一般规定
53
……………………………………………
摇 摇 10. 2摇 综合监控
53
……………………………………………
摇 摇 10. 3摇 通信
59
…………………………………………………
摇 摇 10. 4摇 火灾自动报警及消防联动系统
61
……………………
摇 摇 10. 5摇 电源、接地及防雷
62
……………………………………
摇 摇 10. 6摇 线缆及敷设
63
…………………………………………
11摇 城市地下道路路面铺装
65
……………………………………
·2·
摇 摇 11. 1摇 一般规定
65
……………………………………………
摇 摇 11. 2摇 沥青路面
65
……………………………………………
摇 摇 11. 3摇 水泥混凝土路面
65
……………………………………
摇 摇 11. 4摇 复合式路面
66
…………………………………………
12摇 交通安全和管理设施
68
………………………………………
摇 摇 12. 1摇 一般规定
68
……………………………………………
摇 摇 12. 2摇 标志
69
…………………………………………………
摇 摇 12. 3摇 标线
69
…………………………………………………
摇 摇 12. 4摇 交通信号、安全设施
70
…………………………………
13摇 城市地下道路防灾
71
…………………………………………
摇 摇 13. 1摇 一般规定
71
……………………………………………
摇 摇 13. 2摇 建筑防火
73
……………………………………………
摇 摇 13. 3摇 疏散通道
74
……………………………………………
摇 摇 13. 4摇 消防给水和灭火装置
76
………………………………
摇 摇 13. 5摇 防烟、排烟与事故通风
79
………………………………
附录 A摇 车辆有害气体排放计算因子
82
…………………………
附录 B摇 城市地下道路内主体称重结构的耐火极限实验的
标准升温曲线和耐火极限判定标准
92
……………………
本标准用词说明
93
…………………………………………………
引用标准名录
94
……………………………………………………
条文说明
95
…………………………………………………………
·3·
1摇 总摇 则
1. 0. 1摇 为满足河南省城市地下道路建设发展要求,进一步规范城
市地下道路工程设计,提高工程设计质量,保障城市地下道路运营
安全,制定本标准。
1. 0. 2摇 本标准适用于河南省内采用明挖法修建的新建或改建城
市地下道路工程设计,不适用于地下车库联络道和人行专用城市
地下道路。
1. 0. 3摇 城市地下道路工程设计应根据河南省相关城市总体规划、
城市综合交通规划及专项规划,妥善处理与其他城市公用设施的
关系,选取合理可行的技术标准。
1. 0. 4摇 城市地下道路工程设计除应符合本标准外,尚应符合国家
和本省现行有关规范的规定。
1
2摇 术摇 语
2. 0. 1摇 城市地下道路 urban underground road
地表以下供机动车或兼有非机动车、行人通行的城市道路。
2. 0. 2摇 设计使用年限 design working life
设计规定的结构或结构构件不需进行大修即可按其预定目的
使用的时期。
2. 0. 3摇 建筑限界 building clearance
限定车辆通行的空间,即为城市地下道路内任何设施设置均
不得侵入的轮廓线。
2. 0. 4摇 极限状态 limit state
整个结构或结构的一部分超过某一特定状态就不能满足设计
规定的某一功能要求,此特定状态为该功能的极限状态。
2. 0. 5摇 荷载效应 load effect
由荷载引起结构或结构构件的反应,如内力、变形和裂缝等。
2. 0. 6摇 临界风速 critical velocity
当采用纵向排烟时,控制烟雾沿城市地下道路坡度逆向流动
的最小风速。
2. 0. 7摇 重点排烟 concentrated smoke extraction
在城市地下道路纵向设置专用排烟风道,并设置一定数量的
排烟口。 火灾时,远程控制火源附近的排烟口开启,将烟气快速有
效地排出行车空间。
2. 0. 8摇 应急照明 emergency lighting
在城市地下道路外部电源全部中断时,为满足疏散或救援需
要,采用其他电源系统实施的最低亮度照明。
2. 0. 9摇 加强照明 intensive lighting
为了降低车辆进出城市地下道路时所产生的“黑洞效应冶 “白
2
洞效应冶所设置的附加照明。
2. 0. 10摇 耐火极限 fire resistance rating
在城市地下道路耐火试验条件下,建筑构件、配件或结构从受
到火的作用时起,到失去稳定性、完整性或隔热性的这段时间。
3
3摇 工程条件调查
3. 1摇 一般规定
3. 1. 1摇 应根据城市地下道路工程不同设计阶段的任务、目的和要
求,针对城市地下道路结构的类型、特点和规模,确定搜集、调查资
料的内容、范围和深度。 各阶段调查的资料应齐全、准确,满足设
计要求。 施工中遇到异常情况时应补充调查内容或进行专项
调查。
3. 1. 2摇 应根据已搜集的城市地下道路沿线地形、地貌、邻近工程
及重要交叉设施、水文及工程地质等资料,编制相应的调查计划。
3. 2摇 前期资料搜集
3. 2. 1摇 应全面搜集城市地下道路影响区域的下列资料:
1摇 地形、地貌资料,遥感与航测资料;
2摇 区域地质资料;
3摇 区域气温、降水、风速和风向等气象资料;
4摇
地震历史、抗震设防烈度、设计地震分组和设计基本地震
加速度等资料;
5摇 工程周边地区的道路交通现状、道路建设、市政建设、城市
建设规划;
6摇
城市地下道路沿线相关范围内既有和规划的建(构)筑物
结构及基础的类型、地下文物、地下障碍物、管线资料及施工条件;
7摇 供配电条件,给水、排水条件;
8摇 国家及地方有关的法令、法规。
3. 2. 2摇 应搜集邻近相关的既有和规划城市地下道路、城市轨道交
通设施、综合管廊等地下工程的资料,合理安排,集约化利用地下
4
空间。
3. 3摇 工程条件调查要求
3. 3. 1摇 气象调查应包括工程区域的气温、气压、湿度、风速、风向、
降水量、雾日、冻结深度等,其中气温、风速、降水量应调查其极
端值。
3. 3. 2摇 地形测绘应满足以下要求:
1摇
按设计阶段的要求,搜集或测绘地形图、线路横断面和纵
断面图等;
2摇 按规定设置测绘的平面及高程控制点;
3摇 地形测绘的范围一般应包括上、下行城市地下道路轴线外
侧 50 ~ 100 m 范围,如设计有特殊要求,应扩大测绘范围。
3. 3. 3摇 城市地下道路勘察应与项目建设阶段相适应,分阶段进
行。 勘察阶段可分为可行性研究勘察、初步勘察和详细勘察。 遇
异常情况或为解决设计、施工中特殊岩土问题时可进行施工勘察
或专项勘察。
3. 3. 4摇 各勘察阶段的目标、方法及范围应按照现行《岩土工程勘
察规范》 GB 50021 和 《 市政工程勘察规范》 CJJ 56 的有关规定
执行。
3. 3. 5摇 工程建设环境调查应包括下列内容:
1摇
场区及邻近地区的土地使用现状和规划、建(构) 筑物、各
类市政和公用设施。
2摇 场区周边的供电、生产生活用水、道路类别和交通状况。
3摇 现场施工条件。
3. 3. 6摇 根据建设环境现状,对施工和营运中可能造成的环境问题
应进行预评估,对需要保护的重要地物还应提出城市地下道路建
设对其影响的评价和保护措施。
5
4摇 总体设计
4. 1摇 一般规定
4. 1. 1摇 城市地下道路总体设计应符合城市总体规划、路网规划、
地下空间规划及土地使用计划的要求,协调好与地面建(构)筑物、
地下构筑物、公用管线的关系,减少动拆迁。
4. 1. 2摇 城市地下道路应避免穿越工程地质、水文地质特别复杂以
及严重不良地质段。 水域段城市地下道路应尽量避开水域中深槽
以及河势变化较大的不稳定河段。 当必须穿越时应有针对性的、
切实可行的工程技术措施。
4. 1. 3摇 通风机房、变电所、消防泵房、雨水泵房等附属用房的选址
应符合各专业的工艺要求,并符合当地规划。
4. 1. 4摇 附属用房地面出入口、排风亭等应根据相关工艺及城市景
观等要求合理设置。
4. 1. 5 摇
城市地下道路主体结构应满足设计使用年限 100 年的
要求。
4. 1. 6摇 当城市地下道路之间、与相邻建(构) 筑物间互有影响时,
应在设计与施工中采取必要的技术措施。
4. 1. 7摇 城市地下道路按不考虑装载易燃、易爆及其他危险品车辆
通行条件进行设计。
4. 1. 8摇 城市地下道路设计宜根据工程重要性对施工和运营期的
主要风险进行评估,并采取针对性的技术措施降低风险,满足工程
实施可行性及运营安全的要求。
4. 1. 9摇 城市地下道路宜按其封闭段长度 L 分为 5 类,如表 4. 1. 9
所示。
6
表 4. 1. 9摇 城市地下道路分类
分类
封闭段长度 L(m)
超长城市地下道路
L>5000
特长城市地下道路
5000逸L>3000
长城市地下道路
3000逸L>1000
中城市地下道路
1000逸L>500
短城市地下道路
L臆500
4. 1. 10摇 对特长、超长城市地下道路应作防灾专项设计。
4. 1. 11摇 城市地下道路设计速度取值宜与两端衔接的地面道路采
用相同的设计速度,条件困难时,可降低一个等级,并应符合表
4郾 1郾 11 的规定。
表 4. 1. 11摇 各级城市地下道路设计速度
道路等级
快速路
主干路
次干路
支路
设计速度
(km/ h)
100
80
60
60
50
40
50
40
30
40
30
20
摇 摇 注:除短距离城市地下道路外,设计速度不应大于 80 km/ h。
4. 1. 12摇 城市地下道路设置平曲线及凹形竖曲线路段,必须进行
停车视距验算。
4. 1. 13摇 城市地下道路的出入口间距应能保证主路交通不受分合
流交通的干扰,并应为分合流交通加减速及转换车道提供安全可
靠的条件。 出入口设置应符合《城市地下道路工程设计规范》 CJJ
221、《城市快速路设计规程》CJJ 129 中的相关规定。
4. 1. 14 摇
城 市 地 下 道 路 设 计 应 满 足 《 建 筑 设 计 防 火 规 范》 GB
50016、《火灾自动报警系统设计规范》GB 50116 及《消防应急照明
7
和疏散指示系统技术标准》GB 51309 有关城市隧道防火相关条文
要求,以及当地消防部门的其他规定。
4. 1. 15摇 城市地下道路宜根据其封闭段长度 L 和预测单洞年平均
日交通量 q,按图 4. 1. 15 分为一、二、三、四、五 5 个等级。
图 4. 1. 15摇 城市地下道路工程分级图
4. 1. 16摇 工程总体设计中,应根据城市地下道路分级,按表 4. 1. 16
配置相应的工程安全、运营管理设施。
表 4. 1. 16摇 城市地下道路工程安全、运营管理设施配置
设施配置
城市地下道路分级
一
二
三
四
五
备注
通风
通风
姻
姻
姻
姻
p
短城市地下道路可不设
专用排烟设施
姻
姻
姻
p
p
降温冷却
p
p
/
/
/
VI 传感器
姻
姻
姻
姻
/
CO 传感器
姻
姻
姻
姻
/
风速风向检测器
姻
姻
姻
姻
/
