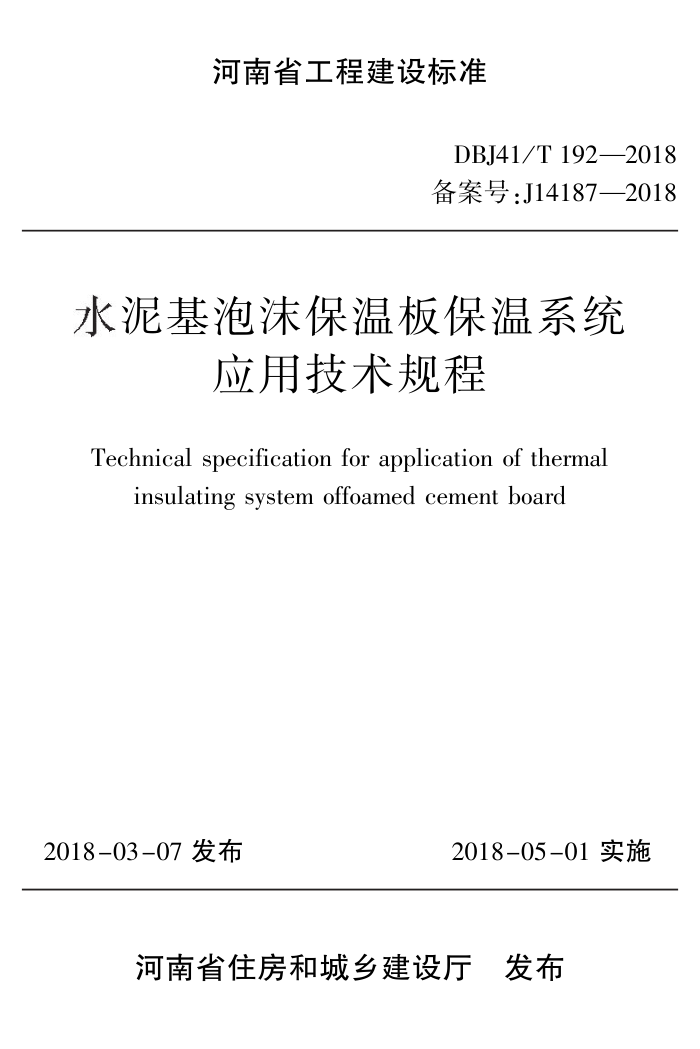

河南省工程建设标准
DBJ41 / T 192—2018
备案号:J14187—2018
水 泥基泡沫保温板保温系统
应用技术规程
Technical specification for application of thermal
insulating system offoamed cement board
摇 2018-03-07 发布
2018-05-01 实施摇
河南省住房和城乡建设厅摇 发布
河南省工程建设标准
水泥基泡沫保温板保温系统
应用技术规程
Technical specification for application of thermal
insulating system offoamed cement board
DBJ41 / T 192—2018
主编单位:河南省建筑科学研究院有限公司
批准单位:河南省住房和城乡建设厅
施行日期:2018 年 5 月 1 日
郑州大学出版社
2018摇 郑州
河
南省住房和城乡建设厅文件
豫建设标也2018页14 号
河南省住房和城乡建设厅关于发布
河南省工程建设标准《水泥基泡沫保温板
保温系统应用技术规程》的通知
各省辖市、省直管县(市)住房和城乡建设局(委),郑州航空港经济
综合实验区市政建设环保局,各有关单位:
由河南省建筑科学研究院有限公司主编的《水泥基泡沫保温
板保温系统应用技术规程》已通过评审,现批准为我省工程建设地
方标准,编号为 DBJ41 / T 192—2018,自 2018 年 5 月 1 日在我省
施行。
此标准由河南省住房和城乡建设厅负责管理,技术解释由河
南省建筑科学研究院有限公司负责。
河南省住房和城乡建设厅
二〇一八年三月七日
前摇 言
为规范水泥基泡沫保温板保温系统在民用建筑保温工程中的
应用,标准编制组经广泛调查和试验研究,认真总结工程实践经
验,根据国家有关标准的要求,结合水泥基泡沫保温板保温系统的
性能和技术特征,并在广泛征求意见的基础上,通过反复讨论、修
改和完善,经河南省住房和城乡建设厅组织有关专家评审通过后,
报住房和城乡建设部备案,由河南省住房和城乡建设厅批准并发
布实施。
本规程共 7 章,主要内容:总则、术语、基本规定、性能要求、设
计、施工和质量验收。
在本规程执行过程中,请各单位注意总结经验,积累资料,将
有关意见和建议反馈给河南省建筑科学研究院有限公司(郑州市
金水区丰乐路 4 号),以供今后修订时参考。
本规程主编单位摇 河南省建筑科学研究院有限公司
本规程参编单位摇 河南省建筑工程质量检验测试中心站有限公司
郑州春迈节能科技有限公司
郑州弘煜保温建材有限公司
本规程参编人员摇 祁摇 冰摇 王摇 超摇 郑超超摇 凡延光
宋永政摇 刘摇 杰摇 潘玉会摇 杜摇 虎
李永业摇 程摇 伟摇 李摇 枫摇 杨柏祥
王洪顺摇 任摇 勇摇 赵摇 峥摇 王文才
潘玉勤摇 苏晓燕摇 朱登玲摇 刘摇 威
田海涛摇 张秋生摇 刘曙辉摇 苗摇 艳
王文军
本规程审查人员摇 胡伦坚摇 唐摇 丽摇 郑丹枫摇 白召军
王其庆摇 王华强摇 曾繁娜
目摇 次
1摇 总则 …………………………………………………………… 1 2摇 术语 …………………………………………………………… 2 3摇 基本规定 ……………………………………………………… 3 4摇 性能要求 ……………………………………………………… 4 5摇 设计 …………………………………………………………… 9 摇 摇 5. 1摇 一般规定 ……………………………………………… 9 摇 摇 5. 2摇 水泥基泡沫保温板外墙保温系统设计 ……………… 11 摇 摇 5. 3摇 水泥基泡沫保温板屋面保温系统设计 ……………… 15 6摇 施工 …………………………………………………………… 16 摇 摇 6. 1摇 一般规定 ……………………………………………… 16 摇 摇 6. 2摇 水泥基泡沫保温板外墙保温系统施工 ……………… 16 摇 摇 6. 3摇 水泥基泡沫保温板屋面保温系统施工 ……………… 18 7摇 质量验收 ……………………………………………………… 20 摇 摇 7. 1摇 —般规定 ……………………………………………… 20 摇 摇 7. 2摇 水泥基泡沫保温板外墙保温系统质量验收 ………… 21 摇 摇 7. 3摇 水泥基泡沫保温板屋面保温系统质量验收 ………… 24 本规程用词说明 ………………………………………………… 26 引用标准名录 …………………………………………………… 27 条文说明 ………………………………………………………… 29
1摇 总摇 则
1. 0. 1摇 为规范水泥基泡沫保温板保温系统在民用建筑保温工程
中的应用,做到安全适用、技术先进、经济合理,保证工程质量,特
制定本规程。
1. 0. 2摇 本规程适用于我省夏热冬冷地区采用水泥基泡沫保温板
保温的新建、扩建、改建民用建筑保温工程和寒冷地区外墙及屋面
防火隔离带的设计、施工及质量验收。
既有建筑节能改造亦可结合实际条件参照执行。
1. 0. 3摇 按照本规程进行保温工程的设计、施工和验收时,尚应符
合国家、行业和我省现行有关标准的规定。
1
2摇 术摇 语
2. 0. 1摇 水泥基泡沫保温板 foamed cement insulation board
以水泥、发泡剂、掺合料增强纤维及外加剂等为主要原料,经
化学发泡方式制成的轻质多孔泡沫水泥保温板材,又称发泡水泥
保温板、泡沫水泥保温板、泡沫混凝土保温板等,以下简称“ 保温
板冶。
2. 0. 2摇 水泥基泡沫保温板保温系统 foamed cement thermal insulating
system
由黏结层、水泥基泡沫保温板保温层、抹面层和饰面层构成,
并辅以锚固件固定在外墙或屋面外表面,起保温、防护和装饰作用
的构造系统,以下简称“保温系统冶。
2. 0. 3摇 锚固件 mechanical fixings
将水泥基泡沫保温板辅助固定于基层墙体的专用机械固定
件,本规程所称锚固件包括膨胀锚栓、化学锚栓和对穿螺栓 3 种
类型。
2. 0. 4摇 化学锚栓 adhesive anchor
由金属螺杆和锚固胶组成,通过锚固胶形成锚固作用的锚栓。
2
3摇 基本规定
3. 0. 1摇 水泥基泡沫保温板保温系统包括:
1摇 水泥基泡沫保温板外墙保温系统;
2摇 水泥基泡沫保温板屋面保温系统;
3. 0. 2摇 水泥基泡沫保温板外墙保温系统应符合《外墙外保温工程
技术规程》JGJ 144 的要求。
3. 0. 3摇 采用水泥基泡沫保温板保温系统的建筑,其外墙、屋面和
楼地面的热工性能应符合建筑节能工程相关标准的规定。
3. 0. 4摇 水泥基泡沫保温板外墙保温系统除所用的水泥基泡沫保
温板为 A 级保温材料外,黏结砂桨、抹面胶浆等配套材料也应为 A
级材料。
3. 0. 5摇 保温系统不得更改系统构造和组成材料。
3
4摇 性能要求
4. 0. 1摇 水泥基泡沫保温板外墙保温系统性能指标应符合表 4. 0. 1
的规定。
项目 性能指标 试验方法
耐候性 外观 无可见裂缝,无粉化、空鼓、 剥落现象 JGJ 144
耐候性试验后,水泥基泡沫 保温板与抹面层拉伸黏结强 度(MPa) 逸0. 10 JGJ 144
抗冲 击性 建筑室外自然地面 2 m 高度 以下以及门窗口等易受碰撞 部位 10 J JGJ 144
建筑室外自然地面 2 m 高度 以上等不易受碰撞部位 3 J
吸水量 水中浸泡 24 h,只带有抹面 层和带有全部保护层的系统 的吸水量均小于 500 g/ m2 JGJ 144
耐冻融 性能 外观 无可见裂缝,无粉化、空鼓、 剥落现象 JGJ 144
拉伸黏结强度(MPa) 逸0. 08 JGJ 144
热阻 符合工程项目设计要求 GB / T 13475
抗风压值 不小于风荷载设计值 JGJ 144
抹面层不透水性 2 h 不透水 JGJ144
保护层水蒸气渗透阻 符合设计要求 JGJ 144
摇 摇 注:采用水泥基泡沫保温板做防火隔离带的外墙外保温系统和屋面保温系统,系统
性能指标参照表 4. 0. 1 规定执行。
4
4. 0. 2摇 水泥基泡沫保温板的性能指标应符合表 4. 0. 2 的规定。
项目 单位 性能指标 试验方法
I 型 域型
表观密度 kg/ m3 臆250 250 ~ 350 GB/ T 5486
导热系数 W/ (m·K) 臆0. 065 臆0. 080 GB/ T 10294
蓄热系数 W/ (m2·K) 逸1. 0 逸1. 5 JG/ T 469
垂直于板面方 向的抗拉强度 MPa 逸0. 10 GB/ T 29906
抗压强度 MPa 逸0. 40 逸0. 50 GB/ T 5486
干燥收缩值 (浸水 24 h) mm/ m 臆3. 0 GB/ T 11969
体积吸水率 % 臆8% JC/ T 647
软化系数 — 逸0. 70 GB/ T 20473
碳化系数 逸0. 70 GB/ T 11969
放射性 — 内照射指数 IRe臆1. 0 且外照射指数 IRe臆1. 0 GB 6566
燃烧性能 ― A 级 GB 8624
摇 摇 注:导热系数、蓄热系数修正系数取 1. 20。
4. 0. 3摇 水泥基泡沫保温板尺寸偏差应符合表 4. 0. 3 的规定。
5
项目 允许偏差 试验方法
长度 臆300 依2 钢卷尺或直尺检测
300 ~ 600 依3 钢卷尺或直尺检测
宽度 150 ~ 300 依2 钢卷尺或直尺检测
300 ~ 450 依3 钢卷尺或直尺检测
厚度 30 ~ 70 0 ~ +2 游标卡尺或直尺检测
70 ~ 150 0 ~ +3
对角线差 臆3 直尺检测
4. 0. 4摇 黏结砂浆的性能指标应符合表 4. 0. 4 的规定。
项目 单位 性能指标 试验方法
拉伸黏结 强度(与水 泥砂浆) 原强度 MPa 逸0. 60 GB/ T 29906
耐水 强度 浸水 48 h, 干燥 2 h MPa 逸0. 30
浸水 48 h, 干燥 7 d MPa 逸0. 60
拉伸黏结 强度(与保 温板) 原强度 MPa 逸0. 10 (破坏界面在保温板内)
耐水 强度 浸水 48 h, 干燥 2 h MPa 逸0. 06
浸水 48 h, 干燥 7 d MPa 逸0. 10
可操作时间 h 1. 5 ~ 4. 0
6
4. 0. 5摇 抹面胶浆的性能指标应符合表 4. 0. 5 的要求。
项目 单位 性能指标 试验方法
拉伸黏结 强度(与保 温板) 原强度 MPa 逸0. 10 (破坏界面在保温板内) GB/ T 29906
耐水 强度 浸水 48 h, 干燥 2 h MPa 逸0. 06
浸水 48 h, 干燥 7 d MPa 逸0. 10
柔韧性 压折比(水泥基) — 臆3. 0
开裂应变 (非水泥基) % 逸1. 5
抗冲击性 J 3
吸水量 g/ m2 臆500
不透水性 — 试样抹面层内侧无水渗透
可操作时间(水泥基) h 1. 5 ~ 4. 0
4. 0. 6摇 耐碱玻璃纤维网布的性能指标应符合表 4. 0. 6 的要求。
项目 单位 性能指标 试验方法
网孔中心距 mm 5 ~ 8 JC/ T 841
单位面积质量 g/ m2 逸160
耐碱拉伸断裂强力(经、纬向) N/ 50 mm 逸975
耐碱断裂伸长率(经、纬向) % 臆4. 0
耐碱断裂强力保留率(经、纬向) % 逸75
7
4. 0. 7摇 膨胀锚栓应采用不锈钢或经过表面防腐处理的金属制成,
塑料膨胀管应采用聚酰胺、聚乙烯或聚丙烯制成,不应使用再生材
料;圆盘的公称直径不应小于 60 mm。 膨胀锚栓的主要性能指标应
符合表 4. 0. 7 的规定。
项目 性能指标 试验方法
单个锚栓抗拉承载力标准值 (C25 混凝土基层)(kN) 逸0. 60 JG/ T 366
单个锚栓对系统传热增加值(W(m2·K)) 臆0. 004 JG/ T 366
4. 0. 8摇 化学锚栓和植入黏结剂应符合现行行业标准《混凝土结构
后锚固技术规程》 JGJ 145—2013 的要求;金属托架及配套连接件
用钢材应符合现行国家标准《碳素结构钢》GB / T 700 和《低合金高
强度结构钢》GB / T 1591 的要求。
4. 0. 9摇 无机保温砂浆的性能指标应符合现行行业标准《无机轻集
料砂浆保温系统技术规程》JGJ 253 的要求。
4. 0. 10摇 饰面涂料应与水泥基泡沫保温板墙体保温系统的材料具
有相容性,性能指标应符合现行行业标准《建筑外墙涂料通用技术
要求》JG/ T 512 的要求。
8
5摇 设摇 计
5. 1摇 一般规定
5. 1. 1摇 水泥基泡沫保温板保温系统热工性能应符合《河南省居住
建筑节能设计标准(夏热冬冷地区)》 DBJ 41 / 071 和《河南省公共
建筑节能设计标准》DBJ 41 / T 075 等标准的要求。
5. 1. 2摇 水泥基泡沫保温板保温系统的热工设计除应符合本规程
第 5. 1. 1 条的规定外,尚应符合下列规定:
1摇 保温层内表面温度应高于 0 益;
2摇
外保温系统应包覆门窗框外侧洞口、女儿墙、封闭阳台以
及出挑构件等热桥部位。
5. 1. 3摇 水泥基泡沫保温板保温系统应进行密封和防水构造设计,
应确保水不会渗入保温层及基层,重要部位应有详图。 出挑构件
应做好防水处理。 在墙体上安装的设备或管道应固定于基层墙体
上,并应做好密封和防水处理。
5. 1. 4摇 水泥基泡沫保温板外墙保温系统饰面层应采用涂料饰面,
且应用建筑高度不应大于 60 m。
5. 1. 5摇 锚固件的选择应符合下列规定:
1摇 钢筋混凝土基层和砖砌体基层,可采用膨胀锚栓固定;
2摇
当基层墙体为轻集料混凝土时,应采用直径不小于 8 mm
的对穿螺栓固定,详见图 5. 1. 5;
图 5. 1. 5摇 对穿锚栓穿透示意图 9
3摇 金属托架应采用化学锚栓固定。
5. 1. 6摇 用于外墙保温的保温板厚度不应小于 30 mm。 当保温板的
厚度在 30 mm 至 50 mm 时,每两层且不大于 6 m 高度应在混凝土
结构梁或圈梁设置金属托架。 保温板厚度大于 50 mm 时,每层应
在结构梁和圈梁位置出挑金属托架承托保温板。
金属托架出挑宽度小于保温板厚度 10 mm,凹口用无机保温砂
浆与保温板抹平。
金属托架设置形式详见图 5. 1. 6-1 和图 5. 1. 6-2。
图 5. 1. 6-1摇 金属托架设置形式示意图
10
图 5. 1. 6-2摇 金属托架设置形式示意图
5. 2摇 水泥基泡沫保温板外墙保温系统设计
5. 2. 1摇 水泥基泡沫保温板外墙保温系统基本构造应符合图 5. 2. 1
的要求。
11
图 5. 2. 1摇 水泥基泡沫保温板外墙保温系统(涂料饰面)基本构造
5. 2. 2摇 增强网的使用应符合下列规定:
1摇 应用建筑高度不大于 40 m,应采用单层耐碱玻璃纤维
网布;
2摇 应用建筑高度在 40 m 至 60 m 之间,应采用双层耐碱玻璃
纤维网布。
5. 2. 3摇 水泥基泡沫保温板外墙保温系统当采用外墙内外复合保温
时,内侧保温层宜采用无机保温砂浆,保温砂浆厚度不宜超过 30 mm。
5. 2. 4摇 保温板与基层墙体的连接应采用黏结为主、辅助锚固方式,
黏结面积不应小于保温板面积的 50% 。 高度在 40 m 以上的外墙阳
角 1. 8 m 宽度范围内应满粘。 凸窗底板的保温板应满粘施工。
5. 2. 5摇 锚固件的布置应符合下列要求:
1摇 锚固件呈梅花状布置,进入混凝土基层的有效锚固深度应
不小于 30 mm,进入砖砌体基层的有效锚固深度应不小于 50 mm;
2摇 每平方米锚固件个数不宜少于 6 个,且每块保温板上不少
于 1 个;
3摇 锚固件应均匀布置,且距离保温板边缘不小于 100 mm。
12
5. 2. 6摇 抹面层厚度应不小于 8 mm 且不宜大于 10 mm。
5. 2. 7摇 门窗洞口外侧面采用水泥基泡沫保温板时,保温层厚度不
应小于 20 mm,应做抗裂和防渗处理。 细部构造设计应符合图
5. 2. 7-1 和图 5. 2. 7-2 的要求。
图 5. 2. 7-1摇 建筑门窗细部构造(窗户有附框)
1-基层墙体;2-黏结层;3-水泥基泡沫保温板;4-抹面胶浆;
5-外饰面层;6-增强网; 7-密封膏;8-水泥基泡沫保温板;
9-发泡聚氨酯;10-增强网翻包;11-锚固件;12-窗户的附框
13
14 图 5. 2. 7-2摇 建筑门窗细部构造(窗户无附框) 1-基层墙体;2-黏结层;3-水泥基泡沫保温板;4-抹面胶浆; 5-外饰面层;6-增强网; 7-密封膏;8-水泥基泡沫保温板; 9-发泡聚氨酯;10-增强网翻包;11-锚固件
5. 2. 8摇 勒脚部位的外保温与室外地面散水间应预留不小于 20 mm
宽的缝隙,缝隙内宜填充泡沫塑料,外口应设置背衬板,并用建筑
密封膏封堵。 外墙外保温勒脚部位的保温层材料应设防腐金属托
架,保温板下端 300 mm 高的墙面应使用防水砂浆粉刷。
5. 2. 9摇 保温系统应结合立面设计,合理设置分格缝。 水平分格缝
宜与金属托架设置一致,竖向分格缝间距应不大于 6 m。 缝宽不宜
小于 10 mm,并应防止雨水渗入保温层及基层。
5. 2. 10摇 变形缝处应填充 EPS 板,填塞深度应大于缝宽的 3 倍;盖
缝板宜采用金属板。
5. 2. 11摇 当水泥基泡沫保温板作为防火隔离带时,技术要求应符
合现行行业标准《建筑外墙外保温防火隔离带技术规程》 JGJ 289
的要求。
5. 3摇 水泥基泡沫保温板屋面保温系统设计
5. 3. 1摇 水泥基泡沫保温板屋面保温系统构造应符合设计要求。
5. 3. 2摇 当屋面釆用难燃类或可燃类的保温材料、水泥基泡沫保温
板作为防火隔离带时,防火隔离带的设置应符合现行国家标准《建
筑防火设计规范》GB 50016 的要求。
15
6摇 施摇 工
6. 1摇 一般规定
6. 1. 1摇 保温系统施工前应编制专项施工方案并应经监理(建设) 单位认可后方可实施。 施工前应进行技术交底,施工人员应经过 必要的实际操作培训并经考核合格。 6. 1. 2摇 保温工程施工前应具备下列条件: 1摇 基层施工质量验收合格。 2摇 外门窗洞口应通过验收,洞口尺寸、位置应符合设计要求 和质量要求。 门窗框或附框应安装完毕。 3摇 伸出墙面的消防梯、落水管、各种进户管线和空调器等的 预埋件、连接件应安装完毕,并按外保温系统厚度留出间隙。 6. 1. 3摇 保温系统施工期间,室外环境温度高于 37 益 或低于 5 益 时,不得施工;雨天、雪天和 5 级风及其以上时不得施工。 6. 1. 4摇 材料进场应按照现行国家标准《建筑节能工程施工质量验 收规范》GB 50411 的规定进行质量检查和进场检验。 6. 1. 5摇 施工现场配置原料时,必须保持计量准确。 6. 1. 6摇 保温工程施工应做好成品保护,采取防晒、防风、防雨、防 冻以及防止交叉施工污染的措施。 6. 1. 7摇 保温板堆放场地应平整,在运输及安装中应轻拿轻放。 砂 浆类材料应防潮、防雨且在保质期内使用。 6. 1. 8 摇 保温工程安全文明施工应符合国家及我省有关标准的 要求。
6. 2摇 水泥基泡沫保温板外墙保温系统施工
6. 2. 1摇 水泥基泡沫保温板外墙保温系统施工前基层表面应符合
16
下列要求:
1摇 表面应清洁,无油污、脱模剂等妨碍黏结的附着物;
2摇 应剔除凸起、空鼓和疏松部位并找平;
3摇 表面不得有粉化、起皮、爆灰等现象;
4摇 基层应平整,不得有脱层、空缺、裂缝。
6. 2. 2摇 水泥基泡沫保温板外墙保温系统施工应符合下列要求:
1摇 施工前应按本规程 6. 2. 1 条要求对基层进行处理,基层墙
体表面的允许尺寸偏差应符合表 6. 2. 2 的规定。
项次 项目 允许偏差(mm) 检验方法
1 垂直度(高度臆2000 mm) 4 用 2 m 垂直检测尺检査
2 表面平整度 4 用 2 m 靠尺和塞尺检査
3 阴阳角方正 4 用 2 m 托线板检査
2摇 应在外门窗洞口、伸缩缝、装饰线、外墙阴阳角等处挂垂直
和水平基准控制线、水平控制基线,控制粘贴的垂直度和水平度,
确保粘贴水泥基泡沫保温板横平竖直。
3摇 需安装托架时,可采用化学锚栓固定托架,并保证托架
水平。
4摇 应优先选用主规格保温板,辅助规格或局部不规则处可现
场裁剪。
5摇
应严格按规定的配合比配制黏结砂浆,随用随配,并注意
防晒、避风,配好的砂浆存放时间不宜超过 1. 5 h。
6摇
采用黏结砂浆粘贴时,侧面不得涂抹黏结砂浆,黏结面积
应符合设计要求。
7摇 保温板应分段自下而上沿水平方向横向铺贴,每排板应错
17
缝(竖缝)1 / 2 板长,局部最小错缝不得小于 100 mm。 相邻板材之
间应互相靠紧、对齐,高差应不大于 2 mm,板缝距应不大于 2 mm,
大于 2 mm 时应采用有机保温材料填堵;墙角处应交错互锁。
8摇 粘贴时应将保温板压实,用橡皮锤轻敲,调整板面高度、平
整度和位置,保证黏结砂浆与保温板表面、基层表面充分接触。
9摇 非主要规格板材可用手持式电动切割机切割出所需尺寸,
尺寸允许偏差为依2 mm。 切割好的保温板应除尘除污。
10摇 粘贴好的保温板应采用临时支撑或固定措施,12 h 后方
可拆除。
11摇 锚固件应严格按照设计要求设置。 锚固件固定点处与板
角之间的距离不小于 100 mm。 保温板黏结 7 d 后,铺设好增强网,
采用冲击钻钻孔安装锚固件。
6. 2. 3摇 抹面层施工应符合下列要求:
1摇 增强网严禁干铺在保温层表面;
2摇 第一遍抹面胶浆施工后,铺设网格布,再安装锚固件,然后
进行第二遍抹面胶浆施工,完成整个抹面层施工。
6. 2. 4 摇
水泥基泡沫保温板防火隔离带的施工做法参照本规程
6. 2. 2、6. 2. 3 条进行,黏结砂浆应满粘,增强网及抹面胶浆的施工
同相应的外保温系统做法,并应符合现行行业标准《建筑外墙外保
温防火隔离带技术规程》JGJ 289 的要求。
6. 3摇 水泥基泡沫保温板屋面保温系统施工
6. 3. 1摇 保温板屋面施工应符合下列要求:
1摇 施工前应对基层进行处理,使其达到设计和施工方案的
要求。
2摇 保温板铺设,表面应平整,缝隙严密,相邻板间高差应不大
于 2 mm;板间错缝排列,板缝距应不大于 2 mm,且采用有机保温材
料填堵。
18
3摇 保温施工完成 2 d 后,方可进行下一道工序施工。
6. 3. 2摇 屋面防水层施工应按照现行国家标准《 屋面工程技术规
范》GB 50345 要求进行。
19
7摇 质量验收
7. 1摇 一般规定
7. 1. 1摇 保温系统应按照现行国家标准《建筑工程施工质量验收统
一标准》GB 50300 和《建筑节能工程施工质量验收规范》GB 50411
的有关规定进行施工质量验收。
7. 1. 2摇 水泥基泡沫保温板防火隔离带的验收应合并到外墙外保
温系统分项工程的验收中。
7. 1. 3摇 主体结构完成后进行施工的保温工程,应在主体或基层质
量验收合格后施工,施工过程中应及时进行质量检查、隐蔽工程验
收和检验批验收,施工完成后应进行墙体节能分项工程和屋面节
能分项工程验收。
7. 1. 4摇 材料和配套辅件(材) 必须符合设计文件要求和国家及我
省现行工程建设标准及产品标准的要求。 材料或产品进入施工现
场时,应具有中文标识的出厂质量合格证、产品出厂检验报告、有
效期内的系统型式检验报告等。
7. 1. 5摇 材料进场验收应符合下列规定:
1摇 应对材料的品种、规格、包装、外观和尺寸进行检查验收,
并应经监理(建设)单位确认,形成相应的验收记录。
2摇 应对材料的质量证明文件进行核查,并应经监理(建设)单
位确认,纳入工程技术档案。 进入施工现场的系统组成材料,应具
备出厂合格证、出厂检验报告、使用说明书及有效期内的型式检验
报告。
7. 1. 6摇 水泥基泡沫保温板外墙保温系统检验批应按下列规定划
分:相同材料、工艺和施工做法的外墙,每 500 m2 ~ 1000 m2面积划
分为一个检验批,不足 500 m2也应划分为一个检验批。 相同材料、
20
工艺和施工做法的水泥基泡沫保温板防火隔离带的检验批划分同
外墙外保温系统。
7. 1. 7摇 水泥基泡沫保温板屋面保温系统检验批应按下列规定划
分:相同材料、工艺和施工做法的屋面工程,每 100 m2 面积划分为
一个检验批,不足 100 m2也应划分为一个检验批。
7. 1. 8摇 检验批质量验收合格,应符合下列规定:
1摇 检验批应按主控项目和一般项目验收。
2摇 主控项目应全部合格。
3摇 当采用计数检验时,至少应有 80% 以上的检查点合格,且
其余检查点不得有严重缺陷。
4摇 应具有完整的施工操作依据和质量检査记录。
7. 1. 9摇 验收时,应检查下列文件和记录:
1摇 设计文件、图纸会审记录、设计变更和节能专项审查文件。
2摇 设计与施工执行标准、文件。
3摇 材料、部品及配件产品质量合格证、出厂检验报告、有效期
内的系统型式检验报告及进场验收记录等。
4摇 材料、部品及配件进场抽检复验报告。
5摇 各项隐蔽验收记录。
6摇 检验批、分项工程验收记录。
7摇 施工记录。
8摇 质量问题处理记录。
9摇 其他必须提供的资料。
7. 2摇 水泥基泡沫保温板外墙保温系统质量验收
主控项目
7. 2. 1摇 水泥基泡沫保温板外墙保温系统所用材料和半成品、成品
进场后,应做质量检查和验收,其品种、性能应符合设计文件和有
21
关标准的要求。
检验方法:
1摇 检查产品合格证、出厂检验报告和有效期内的系统型式检
验报告。
2摇 现场抽样复验,复验材料包括保温板、黏结砂浆、抹面胶
浆、增强网、膨胀锚栓等主要组成材料应按照表 7. 2. 1 规定的项目
进行现场抽样复验。
材料名称 复验项目
保温板 干密度、抗压强度、导热系数
黏结砂浆 拉伸黏结强度(原强度、耐水强度)
抹面胶浆 拉伸黏结强度(原强度、耐水强度)、压折比
增强网 耐碱拉伸断裂强力、耐碱强力保留率、断裂伸长率
膨胀锚栓 单个膨胀锚栓抗拉承载力标准值
检查数量:同一厂家、同一批次的产品,当单位工程建筑面积
在 20000 m2 以下时各抽查不少于 3 次,当单位工程建筑面积在
20000 m2以上时各抽查不少于 6 次。
7. 2. 2摇 水泥基泡沫保温板外墙保温系统构造层做法应符合设计
要求,并按照经过审批的施工方案施工。
检验方法: 对照设计和施工方案核查; 核查隐蔽工程验收
记录。
检查数量:全数检查。
7. 2. 3摇 保温层厚度应符合设计要求,不得存在负偏差。
检验方法:钻孔,尺量检查。
检查数量:每个检验批不少于 3 处。
22
7. 2. 4摇 对于安装有锚固件的系统,锚固件数量、锚固位置、锚固深
度、锚栓拉拔力应符合设计文件和本规程的要求。
检验方法:核查隐蔽工程验收记录;现场锚栓抗拉拔试验。
检查数量:每个检验批不少于 3 处。
7. 2. 5摇 保温板与基层之间应黏结牢固,无松动和空鼓现象,检验
合格后方可进行抹面施工。
检验方法:观察检查;进行基层与保温层之间的拉伸黏结强度
试验,试验方法参照现行行业标准《建筑工程饰面砖黏结强度检验
标准》JGJ 110 的规定。
检查数量:观察检查每检验批不同构造做法各抽查 3 处,
7. 2. 6摇 保温板与抹面层之间应黏结牢固,无松动现象,检验合格
后方可进行饰面施工。
检验方法:对做好抹面层的水泥基泡沫保温板,用小锤轻击和
观察检查,并进行抹面层与保温层之间的拉伸黏结强度试验,试验
方法参照现行行业标准《建筑工程饰面砖黏结强度检验标准》 JGJ
110 的规定。
检查数量:每种不同构造做法抗拉拔试验一组,每组测试 3
处;小锤轻击和观察检查每检验批不同构造做法,各抽查 3 处。
一般项目
7. 2. 7摇 组成材料与配件进场时的外观和包装应完整无破损,符合
设计要求和产品标准的规定。
检验方法:观察检查。
检查数量:全数检查。
7. 2. 8摇 保温板安装应拼缝平整,缝宽不应大于 2 mm。
检验方法:观察检查,钢尺检査。
检查数量:每个检验批抽查不少于 5 处,每处不少于 2 m2。
7. 2. 9摇 相邻保温板表面在厚度方向的高差不应大于 4 mm,抹面层
23
在厚度方向的高差不应大于 2 mm;保温层施工平整度允许偏差不 应大于 4 mm。 检验方法:用 2 m 靠尺和塞尺检查。 检查数量:每个检验批抽查不少于 5 处,每处不少于 2 m2。 7. 2. 10摇 抹面层中的增强网均应铺设严实,不得干铺,不应有褶 皱、外露等现象,搭接长度应符合设计和本规程要求。 检验方法:观察检查;直尺测量;核查施工记录和隐蔽工程验 收记录。 检查数量:每个检验批抽查不少于 5 处,每处不少于 2 m2。 7. 2. 11摇 墙体容易碰撞的阳角、门窗洞口及不同材料基层的交接 处等特殊部位,其保温应采取防止开裂和破损的加强措施。 检验方法:观察检查;核查隐蔽工程验收记录。 检查数量:按不同部位,每类抽查 10% ,并不得少于 5 处。
7. 3摇 水泥基泡沫保温板屋面保温系统质量验收
主控项目
7. 3. 1摇 用于屋面保温工程的水泥基泡沫保温板,其品种、规格应 符合设计要求。 检查方法:观察、尺量检查;核查质量证明文件。 检查数量:按进场批次,每批随机抽取 3 个试样进行检查;质 量证明文件应按照其出厂检验批进行核查。 7. 3. 2摇 用于屋面保温工程的保温板,其导热系数、抗压强度、密 度、燃烧性能应符合设计要求。 检查方法:核查质量证明文件及进场复验报告。 检查数量:全数检查。 7. 3. 3摇 保温板进场时应对其导热系数、抗压强度、密度进行复验, 复验应为见证取样。 24
检查方法:随机抽样送检,核查复验报告。
检查数量:同一厂家、同一品种的产品各抽查不少于 3 组。
7. 3. 4摇 保温板的敷设方式、厚度及屋面热桥部位处理应符合设计
要求。
检查方法:观察、尺量检查。
检查数量:同一厂家、同一品种的产品各抽查不少于 3 组。
一般项目
7. 3. 5摇 保温板黏结应牢固,拼缝严密、平整。
检查方法:观察、尺量检查。
检查数量:每 100 m2抽查一处,每处 10 m2,整个屋面抽查不少
于 3 处。
25
本规程用词说明
1摇 为便于在执行本规程条文时区别对待,对要求严格程度不
同的用词说明如下:
1)表示很严格,非这样做不可的:
正面词采用“必须冶,反面词采用“严禁冶;
2)表示严格,在正常情况下均应这样做的:
正面词采用“应冶,反面词采用“不应冶或“不得冶;
3)表示允许稍有选择,在条件许可时首先应这样做的:
正面词采用“宜冶,反面词采用“不宜冶;
4)表示有选择,在一定条件下可以这样做的,采用“可冶。
2 摇
条文中指明应按其他有关标准执行的写 法 为: “ 应 符
合……的规定冶或“应按……执行冶。
26
引用标准名录
1摇 《建筑工程施工质量验收统一标准》GB 50300
2摇 《建筑节能工程施工质量验收规范》GB 50411
3摇 《建筑材料放射性核素限量》GB 6566
4摇 《建筑设计防火规范》GB 50016
5摇 《建筑内部装修设计防火规范》GB 50222
6摇 《增强材料 机织物试验方法》GB / T 7689
7摇 《增强制品试验方法》GB / T 9914
8摇 《外墙外保温柔性耐水腻子》JG/ T 229
9摇 《建筑保温砂浆》GB / T 20473
10摇 《民用建筑热工设计规范》GB 50176
11摇 《外墙外保温工程技术规程》JGJ 144
12摇 《无机轻集料砂浆保温系统技术规程》JGJ 253
13摇 《建筑外墙外保温防火隔离带技术规程》JGJ 289
14摇 《夏热冬冷地区居住建筑节能设计标准》JGJ 134
15摇 《河南省居住建筑节能设计标准(夏热冬冷地区)》DBJ 41/ 071
16摇 《河南省公共建筑节能设计标准》DBJ 41 / T 075
17摇 《水泥基泡沫保温板》JC / T 2200
