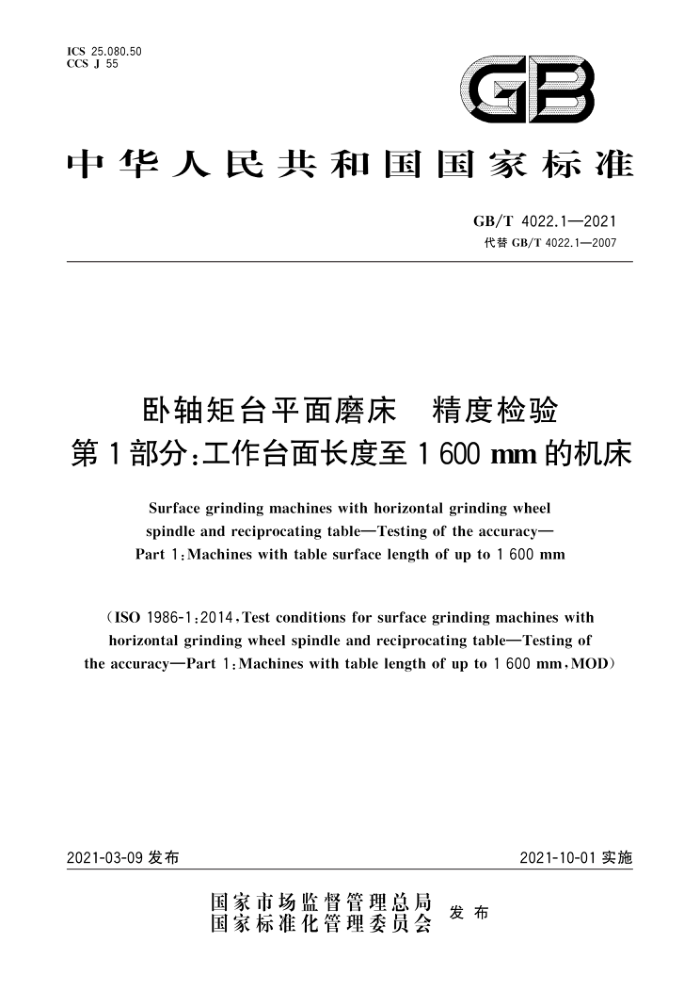

ICS 25.080.50 CCS J 55
GB
中华人民共和国国家标准
GB/T 4022.12021 代替 GB/T 4022.1—2007
卧轴矩台平面磨床 精度检验
第 1部分：工作台面长度至 1 600 mm的机床
Surface grinding machines with horizontal grinding wheel Spindle and reciprocating tableTesting of the accuracy-
Part 1: Machines with table surface length of up to 1 600 mm
(ISO 1986-1 :2014, Test conditions for surface grinding machines with horizontal grinding wheel spindle and reciprocating table-Testing of
the accuracy—Part 1:Machines with table length of up to 1 600 mm, MOD)
2021-10-01 实施
2021-03-09 发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 4022.1—2021
目 次
前言引言范围规范性引用文件
II IV
2
术语和轴线的命名
3
一般要求 4.1 计量单位 4.2 参照 ISO 230-1 4.3 检验顺序 4.4 检验项目 4.5 检验工具 4.6 最小公差 4.7 工作精度检验 4.8 简图
4
·
5几何精度检验
5.1 线性轴线 5.2 工作台 5.3 砂轮主轴 6　工作精度检验· 附录 A（资料性）本文件与 ISO 1986-1:2014技术性差异及其原因一览表
·
8
········· ·.
·············.
· · ········
11
15
17 GB/T 4022.1—2021
X
图1卧轴矩台平面磨床示意图
表1卧轴矩台平面磨床术语
中文
英文
法文
序号 1 2 3 4 5 6 7 8 9
Column Bed Table Reference T-slot Wheelhead Grinding wheel Wheel guard Splash guard Saddle
Montant Banc Table Rainure en T de positionnement Poupée porte-meule Outil a rectifier Carter de protection Protection Chariot transversal
立柱床身工作台基准 T形槽磨头砂轮砂轮罩壳挡水板拖板
4一般要求
4.1计量单位
本文件中所有的线性尺寸、偏差和相应的公差的单位为毫米；角度尺寸的单位为度。角度偏差和相
应的公差一般用比值表示（如：0.00X/1000），但在有些情况下为清晰起见，可用微弧度或角秒表示。应始终注意下列表达式的等效关系：
0.010/1 000=10 μrad~2"
2
