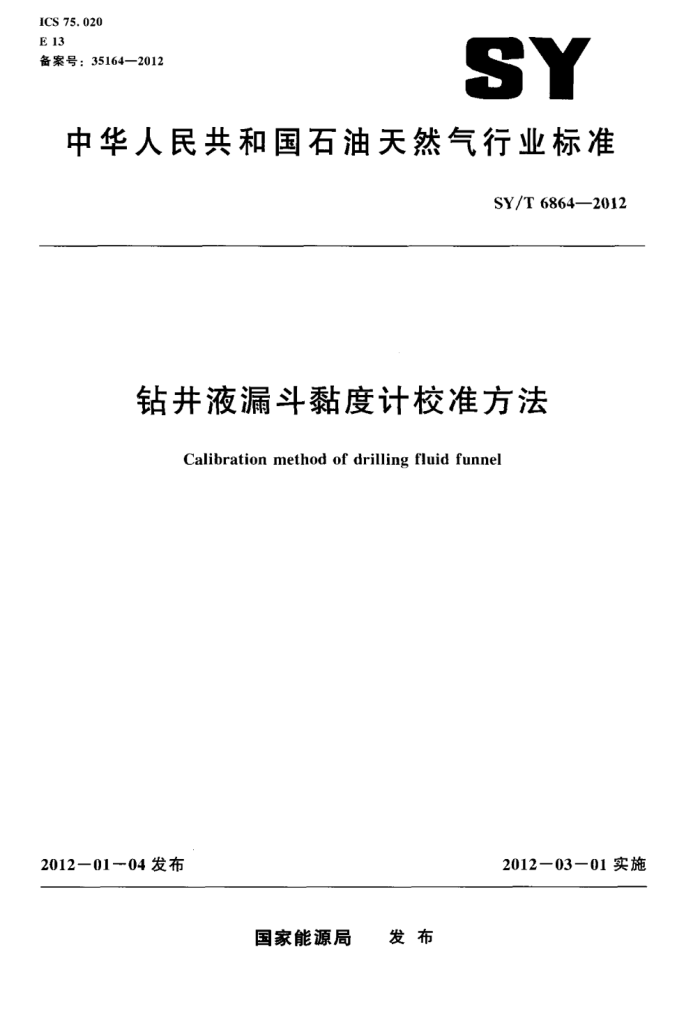

ICS 75.020 E 13 备案号：35164—2012
SY
中华人民共和国石油天然气行业标准
SY/T68642012
钻井液漏斗黏度计校准方法
Calibration method of drilling fluid funnel
2012—01-04发布
2012一03一01实施
国家能源局 发布 SY/T 6864—2012
目 次
前言 1 范围 2 概述
技术要求校准条件 5 校准项目 6 校准方法校准结果处理和复校时间间隔
3 4
7
5
附录A（资料性附录） 钻井液漏斗黏度计校准记录格式附录B（资料性附录） 钻井液漏斗黏度计校准证书格式 SY/T6864--2012
前言
本标准按照GB/T1.1一-2009《标准化T作导则 第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由中国石化集团胜利石油管理局技术监督处提出。 本标准由油气计量及分析方法专业标准化技术委员会归口。 本标准起草单位：中国石化集团胜利石油管理局钻井工程技术公司、中国石化集团胜利石油管理
局技术监督处、江苏石油勘探局钻井处。
本标准主要起草人：张玉生、于学才、郑德忠，李莉。朱凤梅、宋东旭、高军红汤会敏、杜玉平、顾克江。
二 SY/T6864—2012
钻井液漏斗黏度计校准方法
1 范围
本标准规定了钻井液漏斗黏度计（以下简称漏斗黏度计）的技术要求、校准条件、校准项目和校准方法、校准结果处理和复校时间间隔。
本标准适用于新制造、使用中和修理后漏斗黏度计的校准。
2概述
漏斗黏度计分为马氏漏斗黏度计（见图1）和范氏漏斗黏度计（见图2）：在钻井中用于钻井液黏
度测量。其测量原理是根据一定量钻井液从漏斗中流出一定量的时间来确定钻井液的黏度。
1一导流管：2一漏斗体：3一斗手柄：4一筛网：5一量杯
图1马氏漏斗黏度计示意图
3技术要求
3.1外观要求 3.1.1漏斗黏度计应标明：名称、型号、出厂厂名、出厂编号、出厂日期。 3.1.2漏斗黏度计应保持表面光洁，色泽一致，漆层牢固，筛网平整，孔径均勾。 3.2漏斗尺寸和容积 3.2.1漏斗尺寸和容积见表1。 SY/T 6864—2012
1—导流管：2-漏斗体￥3-漏斗手柄：4一筛网￥5-量杯
图2范氏漏斗黏度计示意图
表1 漏斗尺寸和容积项目
序号
马氏漏斗 152mm ±0. 01mm 4.8mm±0.01mm 4.8mm0.01mm 50.8mm±0.01mm
范氏漏斗 113mm ± 0. 01mm 4. 8mm ±0. 01mm 4. 8mm ±0. 01mm 10umm±t.uimm
锥体上口径维体下口径导流管内口径导流管长度方孔滤网直径滤网以下漏斗容积
?
2 3 4 5 6
1.4mm 1500mL
1.(mm 700mL.
3.2.2 漏斗和量杯容量允许误差见表2。
表2 漏斗和量杯容量充许误差名称
单位为毫升
类别马氏
容量 1500 946 700 500
充许误差 ± 10 ±6
瀛斗博杯瀚斗量杯
±8 ±4
范氏
3.3标准容量流出时间误差
用专用量筒量取1500mL蒸馏水，全部注人马氏漏斗内。蒸馏水流人马氏漏斗量杯至杯浩的时间应为26s±0.2s
用专用量简量取700mL蒸罐水，全部注人范氏漏斗内。蒸馏水流人范氏漏斗量杯至杯沿的时间应为15s±0.1ss 2 SY/T 6864—2012
3.4测量误差
当向马氏漏斗内注人蒸馏水注满漏斗至滤网底部后，蒸馏水流人至量杯杯沿的时间应为26s ±0.5sa
当向范氏漏斗内注人蒸馏水注满漏斗至滤网底部后，蒸馏水流人至量杯杯沿的时间应为15s ±.55.
4校准条件
4.1校准环境 4.1.1 环境温度：21℃±3℃。 4.1.27 相对湿度：≤75% 4.1.3介质：蒸馏水。 4.2 校准器具及辅助器具
校准器具及辅助器具见表3。
表3校准器具及辅助器具推确度等级或分度值 0. 01mm/0. 0005in U.#5.9x10-#=2
名称数显卡尺秒表玻璃温度计移液管专用量筒专用量筒专用量筒专用量筒专用量筒校准架
测量范围 Umm200mm/hin
项目
校准器具
Os-3600s 0℃--50℃ OmL-25mL 1500mL 946ml. 700ml. 500ml 200ml.
0.1℃ 0.1mL (0. 5mL 0.5mL 0.5mL 0.5ml 0.5mL
辅助器具
5校准项目
漏斗黏度计的校准项目见表4。
表4漏斗黏度计校准项自表
序号 1 2 3
校准项目外观检查
新制造
使用中
修理后

漏斗尺寸和容积漏斗容量的校准




3 SY/T6864—2012
表4（续）
校准项目量杯容量的校准
新制造
使用中
序号 4 5 6
修理后

一
标准容量的流出时间校准
*

测量误差的误差
注：“*表示校准项目，“-"表示可不校准项目。
6校准方法
6.1外观检查 6.1.1 自测检查漏斗黏度计应符合3.1.1和3.1.2的规定。 6.1.2用数显卡尺测量漏斗黏度计的尺寸，应符合表1的规定。 6.2漏斗容量及量杯容量校准 6.2.1漏斗容量的校准 6.2.1.1将漏斗竖直、牢固挂在校准架上，校准架底座处于水平状态，保持竖直、牢固（见图3）。
1支架：2—挂件：3—底座图3漏斗黏度计校准架示意图
6.2.1.2将专用量筒置于漏斗出口下方，用手指堵住漏斗出口后，向漏斗内缓慢注人蒸馏水，待蒸馏水注满漏斗至滤网底部后，移开手指使蒸馏水全部流人专用量简中，其测得出蒸馅水量应符合表2 的规定。 6.2.2量杯容量的校准 6.2.2.1将量杯水平放置。 6.2.2.2向量杯内注人蒸馏水；待蒸馏水注满量杯至杯沿后，将量杯内的蒸馏水倒人专用量简中，其蒸馏水量应符合表2的规定 6.3标准容量的流出时间校准 6.3.1将漏斗挂在校准架上（校准架底座处于水平状态），保持竖直，牢固 6.3.2将量杯置于漏斗出口下方，用手指堵住漏斗出口后，用专用量筒量取蒸馏水，向漏斗内缓慢注人蒸馏水：待蒸水全部注满漏斗。 6.3.3移开手指并同时启动秒表，使漏斗内的馏水流人量杯中，待水面至杯沿时，用手指堵住漏 SY/T6864—2012
斗出口，同时停表并记录秒表显示时间。测量结果应符合3.3的规定。 6.4测量误差的校准 6.4.1将漏斗挂在校准架上（校准架底座处于水平状态），保持竖直、牢固。 6.4.2将量杯置于漏斗出口下方，用手指堵住漏斗出口后，用量杯取蒸馏水，向漏斗内缓慢注人蒸馏水：待蒸馏水全部注满漏斗至滤网底部。 6.4.3移开手指并同时启动秒表，使漏斗内的蒸罐水流人量杯中，待水面至杯沿时，用手指堵住漏斗出口，同时停表并记录秒表显示时间。 6.4.4重复6.4.2~6.4.3两次后按公式（1）计算三次测量漏斗内的蒸馏水流满量杯的平均时间* 测量结果应符合3.4的规定。
Su = S S, St
(1)
3
式中： S均一·漏斗内的蒸馏水流满量杯的平均时间，单位为秒（s）： S.- 第一次测量漏斗内的蒸馏水流满量杯的时间单位为秒《s）； S2一一第二次测量漏斗内的蒸馏水流满量杯的时间，单位为秒（s） S，一第三次测量漏斗内的蒸馏水流满量杯的时间，单位为秒（s）。
7校准结果处理和复校时间间隔
7.1漏斗黏度计校准结果填人《钻井液漏斗黏度计校准记录》，参见附录A。 7.2漏斗黏度计经校准后，出具《校准证书》，校准证书格式参见附录B。 7.3漏斗黏度计的复校时间间隔建议为6个月。
