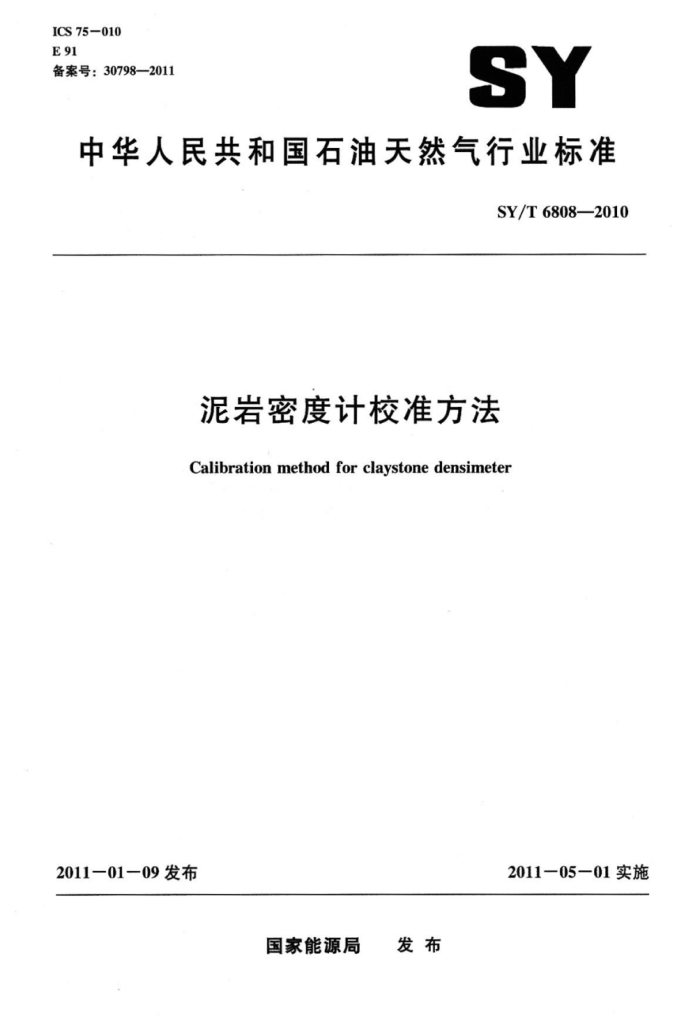

ICS75-010 E91 备案号：30798—2011
SY
中华人民共和国石油天然气行业标准
SY/T6808—2010
泥岩密度计校准方法
Calibration method for claystone densimeter
2011-05-01实施
2011一01一09发布
国家能源局 发布 SY/T6808—2010
目 次
前言
一
范围 2 概述 3 技术要求
1
校准条件 5 校准项目和校准方法 6 校准结果表达 7 复校时间间隔附录A（资料性附录） 泥岩密度计结构示意图附录B（资料性附录） 专用密度块制备的推荐方法附录C（资料性附录） 泥岩密度计校雅原始记录表格式附录D（资料性附录） 校准证书格式
4
11 SY/T6808—2010
前： 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由石油工业油气计量及分析方法专业标准化技术委员会提出并归口。 本标准起草单位：中国石油天然气集团公司大庆钻探工程公司地质录井一公司、中国石油化工集
团公司胜利石油管理局地质录井公司、上海神开石油化工装备股份有限公司。
本标准主要起草人：王丽、张建兴、李士杰、汪兆宜、张学涛、邹世聪、杨红军、张伟、黄玲、 关茗元。
Ⅱ SY/T6808—2010
泥岩密度计校准方法
1范围
本标准规定了泥岩密度计校准的技术要求、校准条件、校准项目和校准方法、校准结果表达和复校时间间隔。
本标准适用于泥岩密度计（以下简称密度计）的校准。
2概述 2.1密度计组成结构
密度计由有机玻璃圆筒（基管）、带有镜面的刻度尺（以下简称刻度尺）、带有浮桶和样品盘的不锈钢丝（简称浮子）三部分组成，其结构参见附录A。 2.2测量原理
密度计是根据阿基米德定律，通过将被测泥岩样品放在空气中测出其质量m，在水中测出其体积
V.然后根据公式p 翌计算出泥岩的密度值p。 3技术要求 3.1外观 3.1.1密度计的外壳应有铭牌，铭牌上应有型号、编号和制造厂名称等内容。 3.1.2有机玻璃圆筒应清洁，无破裂和渗漏。 3.1.3刻度尺应与带有微调旋钮的铝板黏结牢固，无裂隙、松动，最小分度值应不大于1mm，其表面应清洁，无明显脱漆、碎裂。 3.1.4不锈钢丝表面应清洁，无锈蚀、严重弯曲，浮桶应无松动、脱漆、变形，上端及浮桶上面的样品盘应无松动、滑动、倾斜、破碎。 3.1.5紧固刻度尺的螺丝及调节刻度尺上下移动的微调旋钮应能旋转自如，无卡阻。 3.1.6 微调旋钮调动的幅度应不小于20mm。 3.2浮子的密封性
浮子在纯净的蒸馏水中放24h，浮子尖端（或标志杆顶面）与刻度尺相对位置的变动应小于1.0mm。 3.3技术指标 3.3.1测量范围：1g/cm 1 SY/T6808—2010
5.3示值校准 5.3.1零位式密度计 5.3.1.1调节游标镜架及微调旋钮，使标志杆顶面与刻度尺零位对齐。 5.3.1.2将专用密度块放人样品盘内，浮子下降，然后逐次减少磁码，至标志杆项面重新回零位，将减少的砖码质量m值填写在“零位式泥岩密度计校准原始记录表”（格式参见表C.1）中。 5.3.1.3打开基管盖板，提起浮桶，将专用密度块放到浮桶上面，使浮桶重新沉人水中，关闭基管盖板，浮子上升，然后逐次向样品盘内加磁码，至标志杆顶面重新回到刻度尺零位，将增加的码质量m值填写在表C.1中。 5.3.1.4取出专用密度块，干燥后分别与50mg，100mg，150mg，200mg二等标准码组合，重复 5.3.1.2步骤。 5.3.1.5各校准点的密度值按下式计算：
(1)
式中： Pi
第i个校准点的密度值，单位为克每立方厘米（g/cm），修约至2位小数（i=1，2，3 4,5); 第i个校准点标志杆顶面回零时减少码的质量，单位为克（g），修约至3位小数；
mo 专用密度块放人纯净蒸馏水中标志杆顶面回零时增加码的质量，单位为克（g），修约
至3位小数：
Pw 纯净蒸馏水的密度，单位为克每立方厘米（g/m），取1g/cm 5.3.1.6各校准点的误差值按下式计算，其最大误差应满足3.3.2的规定。
4p -pL= p × 100%
(2)
Pio
式中： Ao——第i个校准点的误差，用百分数表示； Pao——第i个校准点的已知密度值，单位为克每立方厘米（g/cm）。
5.3.2非零位式密度计 5.3.2.1用手指轻按钢丝尖端，使浮子在水中下降一段位移，轻轻松开手指，待浮子稳定后，调节游标镜架及微调旋钮，使钢丝尖端与刻度尺零位对齐，反复调节多次，直至稳定为止。 5.3.2.2将专用密度块放人样品盘内，待浮子稳定后，读出浮子在水中下降的幅度L值，将其填写在“非零位式泥岩密度计校准原始记录表”（格式参见表C.2）中。 5.3.2.3提起浮子，将专用密度块放在浮桶上，轻轻将浮子放入水中，待浮子稳定后，读出浮子在水中下降的幅度L值，将其填写在表C.2中。 5.3.2.4取出专用密度块，干燥后分别与50mg，100mg，150mg，200mg二等标准码组合，重复 5.3.2.2步骤。 5.3.2.5各校准点的密度值按下式计算：
3 SY/T6808—2010
附录A （资料性附录）
泥岩密度计结构示意图
泥岩密度计结构示意图见图A.1和图A.2。
3
10
1一游标镜架：2一刻度尺，3一微调旋钮：4一标志杆：5一样品盘：6一滑键； 7-锁紧螺钉：8—浮桶：9-配重：10-基管：11-蒸馏水：12-盖板：13—标准磁码
图A.1零位式泥岩密度计结构示意图
