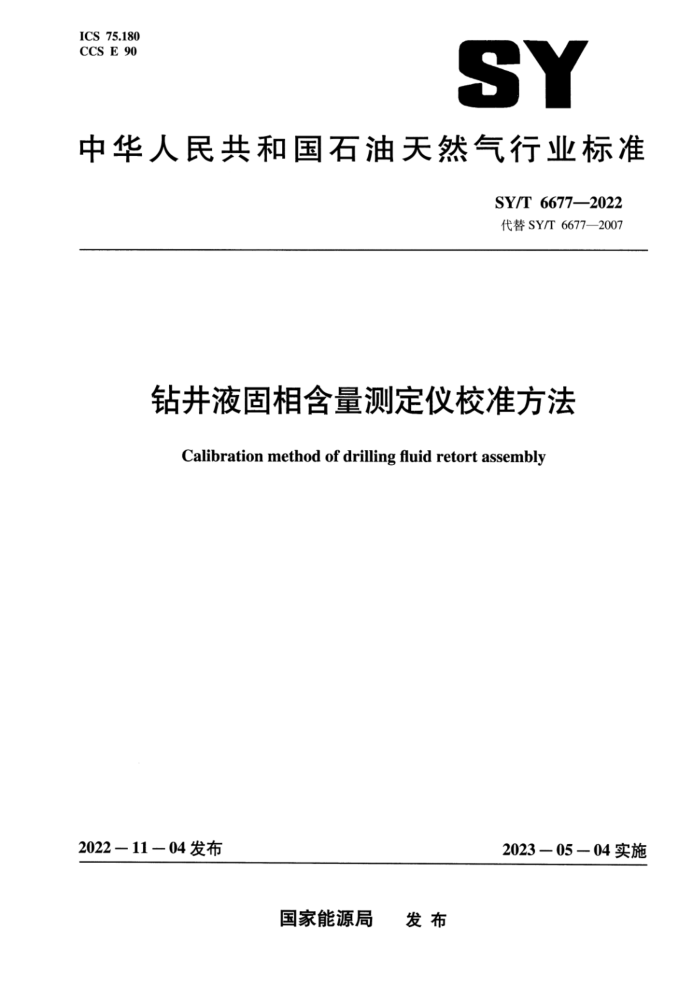

ICS 75.180 CCS E 90
SY
中华人民共和国石油天然气行业标准
SY/T 6677—2022 代替SY/T6677—2007
钻井液固相含量测定仪校准方法
Calibration method of drilling fluid retort assembly
2022-11-04发布
2023-05-04实施
国家能源局 发布 SY/T 6677—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替SY/T6677—2007《钻井液固相含量测定仪校准方法》，与SY/T6677—2007相比，除结构调整和编辑性改动外，主要技术变化如下：
a）增加了前言表述中的专利说明（见前言）： b）更改了“范围”（见第1章，2007年版的第1章）； c）增加了“规范性引用文件”（见第2章） d）增加了“术语和定义”（见第3章）； e）更改了概述的表述形式（见第4章，2007年版的第2章）； f）更改了固相仪规格（见4.2.2，2007年版的表1）； g）增加了技术要求中关于外观的技术要求（见5.1）； h）更改了钻井液杯容量允许误差（见5.5，2007年版的3.5）； i）删除了M级磁码，更改了环境条件（见第6章，2007年版的第4章）； j）更改了系统误差标准内容的语法表述，增加了在操作前标定钻井液杯容量，使试验数据减少
误差，能够准确（见7.2.5，2007年版的5.5）； k）更改了校准结果处理和校准间隔的表述方法（见第8章、第9章，2007年版的第6章）； 1）增加了钻井液固相含量测定仪示值误差测量不确定度评定示例（见附录B）； m）更改了钻井液固相含量测定仪校准记录格式（见附录C，2007年版的附录B）： n）更改了钻井液固相含量测定仪校准证书格式（见附录D，2007年版的附录C）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由石油工业标准化技术委员会石油专用计量器具校准规范直属工作组提出并归口。 本文件起草单位：中石化胜利石油工程有限公司、山东胜工检测技术有限公司、中石化胜利海上
石油工程技术检验有限公司、中石化胜利油田分公司安全环保质量管理部、中石油长庆油田分公司西安长庆化工集团有限公司。
本文件主要起草人：王智锋、宋东旭、丛军、田辉、王俊涛、魏学成、李晓明、熊兆洪、陈思伟、叶艳艳、杨海燕、李剑、毕珍珍、鲁金峰、杨阳。
本文件及其所代替文件的历次版本发布情况为： —1991年首次发布为JJG（石油）16—1991《钻井液固相含量测定仪检定规程》； —2007年第一次修订时，标准名称修改为SY/T6677-2007《钻井液固相含量测定仪校准方法》；一本次为第二次修订。
III SY/T 6677—2022
钻井液固相含量测定仪校准方法
1 范围
本文件规定了钻井液固相含量测定仪（以下简称“固相仪”）的技术要求、校准条件，描述了校准方法，同时给出了校准结果处理和校准间隔。
本文件适用于固相仪新制造、使用中和修理后的校准。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T15479—1995 5工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 3术语和定义
本文件没有需要界定的术语和定义。
4概述 4.1原理
固相仪是用于定量测定钻井液中所含液相和固相含量的计量器具。固相仪基于蒸馏原理，取一定量钻井液，用电加热使其中液相组分完全蒸发，经冷凝后收集在量筒内，计算液相和固相的质量分数或体积分数。 4.2结构 4.2.1固相仪结构示意图见图1。 4.2.2固相仪规格型号和技术参数见表1。
5技术要求 5.1外观 5.1.1固相仪应标明名称、型号、制造厂名、制造编号、制造年月。 5.1.2固相仪表面应光洁，不得有剥落、碰伤及划痕。 5.1.3紧固件不得有松动、损伤。 5.1.4电线插头与加热器插座应配合良好。 5.1.5钻井液杯、杯盖及加热器应光洁，不得有残留固相。加热器杯盖应有抗高温防水胶圈。 SY/T 6677-2022
3
F
4
3
口
2
标引序号说明：
5—托夹； 6冷凝体： 7—钻井液杯盖 8—量杯。
箱体： 2 加热棒：
-
刮刀：蒸馅器：
3 4-
图1固相仪结构示意图
表1固相仪规格型号和技术参数
加热器功率
规格型号 mL 20 50 50
分类
W 120 240 360
内热式
外热式
5.2玻璃量筒
玻璃量筒应检定合格。 5.3绝缘电阻
固相仪的电路与外壳间的绝缘电阻应不小于20MQ。 5.4绝缘强度
固相仪绝缘强度应符合GB/T15479—1995中4.2.2的规定。 5.5 钻井液杯容量误差
固相仪钻井液杯容量允许误差应符合表2的规定。 5.6固相仪系统误差
固相仪系统误差应不大于±3%。
2 SY/T 6677—2022
表2 固相仪钻井液杯容量允许误差
容量允许误差
钻井液杯标称容量
mL 20 50
mL ± 0.10 ±0.15
6校准条件
固相仪校准设备的配置见表3。
表3 3固相仪校准设备
技术要求或说明 Max 500g. e=10mg, d=mg 电压220V，输出功率不小于0.5kW
项目标准器
名称天平
单位 1台 1台 1台各一只一只
耐压试验装置
兆欧表玻璃量筒温度计蒸馏水环境温度相对湿度
500V,500MQ，10级
配套设备
量人式：50mL±0.25mL，20mL±0.25mL，10mL±0.10mL
最小分度值：0.1℃，量限0℃一50℃，允差±0.2℃
介质
≥ 500mL 20℃±5℃ ≤ 75%
环境条件
7 校准项目和校准方法
7.1 校准项目
校准项目见表4。
表4 固相仪校准项目表
新制造
序号 1 2 3 4 5 注：“”表示应校准，“_” 表示可不校准。
项目外观绝缘电阻绝缘强度
使用中
修理后
-
-
一
一
钻井液杯容量误差


系统误差
3 SY/T6677—2022
7.2校准方法 7.2.1外观
新制造的固相仪应符合5.1的规定；使用中和修理后的固相仪不能有影响计量性能的缺陷。 7.2.2绝缘电阻
用兆欧表测试电路与外壳间的绝缘电阻，测量结果应符合5.3的规定。 7.2.3绝缘强度
按照GB/T15479一1995给出的相应的试验方法，试验结果应符合5.4的规定。 7.2.4钻井液杯容量误差 7.2.4.1将钻井液杯和杯盖清洗自然晾干用天平称其质量mb。 7.2.4.2向钻井液杯内缓慢注人在室温条件下放置30min的蒸馏水，除去气泡，轻轻旋紧杯盖，擦干溢出的水，再用天平称量其总质量mz 7.2.4.3取下杯盖，用温度计测量杯内水温，查表A.1得杯内蒸馏水的密度值。钻井液杯容量按公式（1）计算：
V= m, mp
(1)
p
式中： V 钻井液杯容量，单位为毫升（mL）： m 一钻井液杯和杯内蒸馏水的总质量，单位为克（g）； mb 钻井液杯和杯盖质量，单位为克（g）； p -钻井液杯内蒸馏水的密度值，单位为克每立方厘米（g/cm）。
7.2.4.4测得值与标称值之差应符合表2的规定。 7.2.5 系统误差 7.2.5.1内热式 7.2.5.1.1将冷凝器管、蒸馏器（包括钻井液杯、套筒、加热棒）、杯盖和量筒清洗干净，晾干后，用天平称量钻井液杯质量、量筒简质量。 7.2.5.1.2步骤：
a）用量筒量取试验所需要的20mL或50mL蒸馏水，用天平称量20mL或50mL蒸馏水的质量； b）将称量好的蒸馏水缓慢注人钻井液杯内。用天平称量钻井液杯和杯内蒸馏水的总质量，减去
钻井液杯质量，得出杯内蒸馏水的质量，用mo表示： c）连接套筒和加热棒，装配好蒸馏器，保持其竖直，将导流管插人冷凝器侧端孔内旋紧，并保
持竖直，将量筒放在冷凝器排放口下方。接通电源进行蒸馏，直至冷凝液停止流出： d）继续加热10min，切断电源冷却至室温，称量量筒内冷凝液的质量，用mi表示。
7.2.5.2外热式 7.2.5.2.1 将冷凝器管、蒸馏器（包括钻井液杯、套筒）、杯盖和量筒清洗干净，晾干后，用天平称量 4
