ICS 75.060 E 24
SY

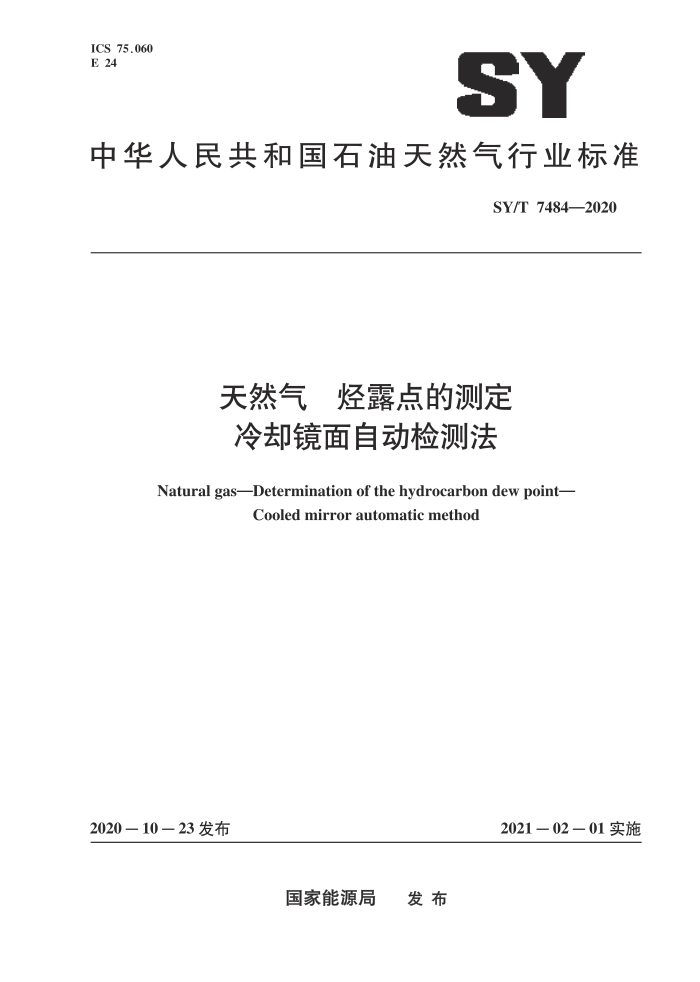

中华人民共和国石油天然气行业标准
SY/T 74842020
天然气烃露点的测定冷却镜面自动检测法
Natural gasDetermination of the hydrocarbon dew point-
Cooled mirror automatic method
2021－02－01实施
2020一10一23 发布
国家能源局 发布 SY/T 7484—2020
目 次
前言
ⅢI
范围规范性引用文件原理仪器 4.1 分析系统 4.2 取样和样品传输单元 4.3 样品处理单元 4.4 露点仪 4.5 样品放空管线测定前的准备 6 测定
2 3
4
5
2
试验结果的处理重复性准确度
8
9
参考文献 SY/T 7484—2020
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国天然气标准化技术委员会（SAC/TC 244）提出并归口。 本标准起草单位：中国石油化工股份有限公司天然气分公司计量研究中心、中国石油天然气股份
有限公司西南油气田分公司天然气研究院、中国石油化工股份有限公司天然气榆济管道分公司、中油国际管道有限公司、中国石油天然气股份有限公司西南油气田分公司蜀南气矿、中国石油天然气股份有限公司西南油气田分公司输气管理处、中国测试技术研究院化学研究所、中国石油北京天然气管道有限公司。
本标准主要起草人：闫文灿、王雁冰、沈超、裴全斌、孙丽敏、姜琛、曾文平、周理、蔡黎、 张、青青、蒲长胜、孙溢翔、王华青、詹进先、杨建明、邓凡锋、李国海。 SY/T 7484—2020
天然气，烃露点的测定冷却镜面自动检测法
重要提示：本标准不涉及与其应用有关的安全问题。在使用本标准前，使用者有责任制订相应的
安全和保护措施，并明确其限定的适用范围。
1 范围
本标准规定了采用冷却镜面自动检测管输天然气烃露点的检测方法。 本标准适用于经处理的单相管输天然气。 本标准不适用于含液相烃类的天然气。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 13609天然气取样导则（GB/T 13609一2017，ISO 10715 ：1997，MOD)
3原理
在恒定测试压力下，天然气样品以一定的流量流经露点仪测定室中的抛光金属镜面。该镜面可以自动降温并准确测量，同时镜面可以实现自清洁。当气体随着镜面温度的逐渐降低，刚开始析出凝析物时，露点仪自动检测并判断此凝析物是否为液态烃。若不是烃凝析物，↑ 仪器将继续降温；若检测为烃凝析物，仪器将记录此时的温度和压力，此时所测量到的镜面温度即为该压力下气体的烃露点。
4仪器 4.1 1分析系统
分析系统主要由取样和样品传输单元、样品处理单元、露点仪及样品放空管线组成。 4.2 取样和样品传输单元
要求从管道内引出有代表性的样品，所用的样品传输管线应尽可能短，对烃类物质没有吸附。取样过程中，应避免冷凝烃从取样管线析出。 4.3样品处理单元
样品处理单元主要由稳压装置、流量测量控制装置及过滤器组成。样品处理单元还应具有连接管线和放空气体的出口，低温环境下需要加热保温，以消除凝析现象， 4.4露点仪
露点仪应满足如下要求：
I SY/T 7484—2020
a）应能在管输天然气检测点实际温度下自动测定烃露点温度； b）露点温度的测量范围为仪器制冷达到的温度～环境温度； c）镜面温度测量可精确到±0.5℃，分辨率0.1℃； d）测量压力模块精度等级不低于1.0级； e）满足站场防爆要求。
4.5样品放空管线
将样品排放至安全场所，放空管尾部应采用防火、防爆等措施，同时放空管线的设置应符合现场的安全要求。
5测定前的准备
5.1选择不影响现场天然气管输计量的取样点。 5.2在选定的取样点按照要求安装露点仪。 5.3使用验漏液对露点仪所有接口进行气密性检查。 5.4根据露点仪操作说明的要求开启和准备露点仪。 5.5在天然气流量不超过3L/min的条件下，吹扫气体管线，保证冷却镜面达到仪器内部设置的测量条件。
6 测定
6.1按GB/T 13609 的要求进行取样，取样管线的温度应比估计的天然气烃露点高3℃以上，必要时所有取样设备、样品传输管线在低温环境下均需保温伴热，使气体样品温度高于气体组分的露点温度 6.2露点仪稳定后，调节露点仪出口排气阀，使气体流量达到 1L/min ～ 3L/min。 6.3露点仪自动测定烃露点。 6.4露点仪第一次测量完毕后，记录露点温度和测试压力。 6.5一次测量结束后，根据实际情况，增大露点仪排气阀流量，保证露点仪镜面清洁干净。如果露点较高，可适当增大排气流量和吹扫时间。 6.6待第二次测量开始时，调节露点仪出口排气阀，使气体流量为 1L/min ～ 3L/min，保持和第一次测量相同的流量，测量完毕后，记录露点温度和测试压力。 6.7重复6.3、6.4步骤，直到连续两次测量所得烃露点温度差值在2.0℃以内，分别记录两次测量的烃露点及压力值等相关数据。连续两次测试期间，要求气源压力变化不应超过0.5MPa，烃露点变化不应超过2.0℃，否则可能会影响仪器测量的准确性。
7试验结果的处理
7.1当两次测定结果相差在2.0℃以内时，将两次测定结果的平均值作为该压力下测得烃露点的结果；如果两次重复测定结果差值超过2.0℃，应重新测定。 7.2按公式（1）计算烃露点ta（℃）：
t=（tit2）/2
(1)
式中:
2
