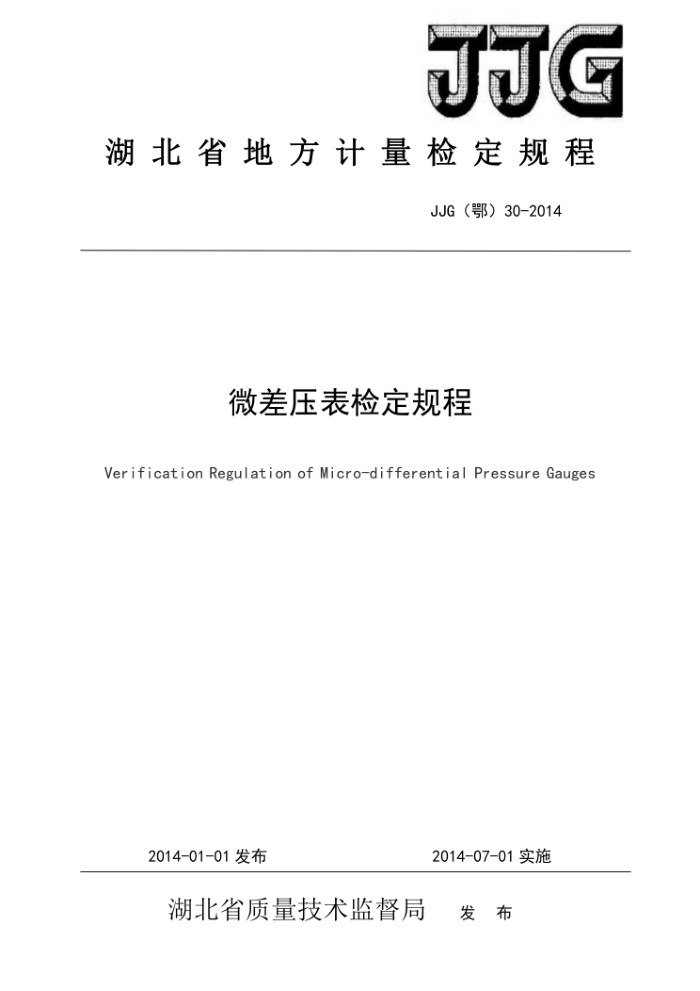

JJG
湖北省地方计量检定规程
JJG（鄂）30-2014
微差压表检定规程
VerificationRegulationofMicro-differentialPressure Gauges
2014-07-01实施
2014-01-01发布
湖北省质量技术监督局 发布 JJG（鄂）30-2014
微差压表检定规程 Verification Regulation of Micro-differentialPressure
JJG（鄂）30-2014
Gauges
本规程经湖北省质量技术监督局于2014年01月01日批准，并于2014
年07月01日起施行。
归口单位：湖北省质量技术监督局起草单位：武汉市计量测试检定（研究）所
本规范由武汉市计量测试检定（研究）所负责解释 JJG（鄂）30-2014
本规程主要起草人：
许建平 （武汉市计量测试检定（研究）所）
张民 （武汉市计量测试检定（研究）所）
参加起草人：
毛诗敏 （武汉市计量测试检定（研究）所）
刘 静 （武汉市计量测试检定（研究）所）
刘 伟 （武汉市计量测试检定（研究）所）
代娜 （武汉市计量测试检定（研究）所） JJG（鄂）30-2014
目 髪录
(1) (1) (1) .(1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (5) (5) .. (6) : (7) (8)
1范围· 2引用文件 3概述 4计量单位· 5计量性能要求· 5.1准确度等级和最大允许误差 5.2密封性 5.3零位误差· 5.4示值误差· 5.5回程误差 6通用技术要求 6.1外观
6.2标志
6.3读数部分 6.4指针偏转平稳性 7计量器具控制 7.1检定条件 7.2检定项目 7.3检定方法· 7.4检定结果的处理 7.5检定周期附录A检定原始记录格式附录B检定证书内页格式. 附录C检定结果通知书格式 JJG（鄂）30-2014
微差压表检定规程
1范围
本规程适用于0.2级及以下、测量范围为(-2.5～2.5)kPa微差压表的首次检定、后续检定和使用中检查。 2引用文件
JJG1002-2010 ）国家计量检定规程编写规则 JJF1001-2011通用计量术语及定义 JJF1008-2008压力计量名词术语及定义 GB/T1226-2010一般压力表凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3概述
微差压表是利用磁悬浮技术，以橡胶膜片作为敏感元件的弹性式压力仪表，当差压（包括正压、负压）作用于膜片时，膜片产生变形，使膜片中心位移，通过弹性连接件带动装有磁钢的片簧移动，经磁性耦合使装有指针的螺旋轴转动，从而在刻度盘上指示压力的数值，达到测量压力的目的。 4计量单位
微差压表的计量单位为Pa（帕斯卡），或是它的十进倍数单位：kPa。 5计量性能要求 5.1准确度等级和最大允许误差
准确度等级和最大允许误差及其关系见表1。
表1准确度等级和最大允许误差
最大允许误差(以量程的百分数计算)
准确度等级
测量范围的（0～90）%部分
测量范围的90%以上部分
0.2 0.5 1 1.5 2.5 4
±0.2 ±0.5 ±1.0 ±1.5 ±2.5 ±4.0
±0.5 ±1.0 ±1.5 ±2.5 ±4.0 ±4.0 JJG（鄂）30-2014
5.2密封性
对微差压表施加测量上限压力值，保持3min，且最后1min压力下降不得大于量程
范围的2%。 5.3零位误差
当仪表压差为零时，指针偏离零分度线的示值应不大于表1所规定的最大允许误差
限的绝对值。 5.4示值误差
在测量范围内，仪表的示值误差应不大于表1所规定的最大允许误差限。 5.5回程误差
在测量范围内，仪表的回程误差应不大于表1所规定的最大允许误差限。 6通用技术要求 6.1外观
6.1.1仪表应装配牢固，无松动现象； 6.1.2新制造的外壳涂层应均匀光洁，无明显划伤和剥脱现象。 6.1.3连接件应无毛刺和损伤。 6.2标志
仪表上应有如下标志：产品名称、计量单位、制造厂或商标、出厂编号、准确度等级，并清晰可辨。 6.3读数部分 6.3.1仪表面玻璃应无色透明，不能有妨碍读数的瑕疵。 6.3.2微差压表分度盘应平整光洁，长、短刻度长度应明显可辨，刻线宽度不得大于最小分度间隔的1/5。 6.3.3微差压表指针指示端应覆盖短分度线长度的1/3～2/3。 6.3.4微差压表标尺上的数字应完整清晰 6.3.5微差压表有调零装置的，调零装置应灵活可靠。 6.4指针偏转平稳性
在测量范围内，指针偏转应平稳，无跳动和卡住现象。 JJG（鄂）30-2014
7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
7.1检定条件 7.1.1标准装置
标准器最大允许误差的绝对值应不大于被检仪器允许误差绝对值的1/3。 7.1.2可供选用的标准器
a)补偿式微压计； b）标准微压计： c）数字压力计。
7.1.3辅助设备
能均匀增压和减压的压力发生器，调节细度应能满足检定要求：三通管及配套连接软管；秒表：分度值≤0.1s。
7.1.4环境条件 7.1.4.1检定温度：（20±5）℃ 7.1.4.2相对湿度：不大于85% 7.1.4.3环境压力：大气压 7.1.5由于其弹性原件易受环境温度、振动等因素的影响，检定时，仪表应安装在可正常工作的位置，无影响检定的干扰源。 7.2检定项目
首次检定、后续检定和使用中检查的检定项目一览表（见表2）。
表2检定项目
检定项目外观标志读数部分
首次检定
后续检定
使用中检查
x
+ + + + + +
1
+ + + + +
+ + + + +
指针偏转平稳性
密封性零位误差 JJG（鄂）30-2014
示值误差回程误差
+ +
+ +
+ +
注：“+”表示必需检定项目。 7.3检定方法 7.3.1外观、标志、读数部分检查
目测进行，应符合本规程6.1～6.3要求。 7.3.2指针偏转平稳性检查
用压力发生器平稳造压，在测量范围内目视观察微差压表指针偏转平稳性，应符合本规程6.4要求。 7.3.3密封性检查
用压力发生器平稳造压，对微差压表施加测量上限压力值，保持3min，观察最后 1min的压力下降值，其结果应符合本规程5.2要求。 7.3.4零位误差检查
应符合5.3要求，若不符合可使用调零装置进行调节。 7.3.5示值检定 7.3.5.1检定步骤
微差压表的示值检定是采用与标准器的示值直接比较的方法进行检定， a）将三通接头的两输出端用橡胶管分别连接到标准器和微差压表正（负）压的接口
嘴上，同时将三通接头的另一端用橡胶管连接到压力发生器。连接方式见图1。
压力标准器
被检微差压表
压力发生器
图1微差压表的示值检定连接图
b）检定点选择：在被检微差压表量程范围内均匀选取，检定点按标有数字的分度线选取，数目不少于5点（包括零点和最大值）。
