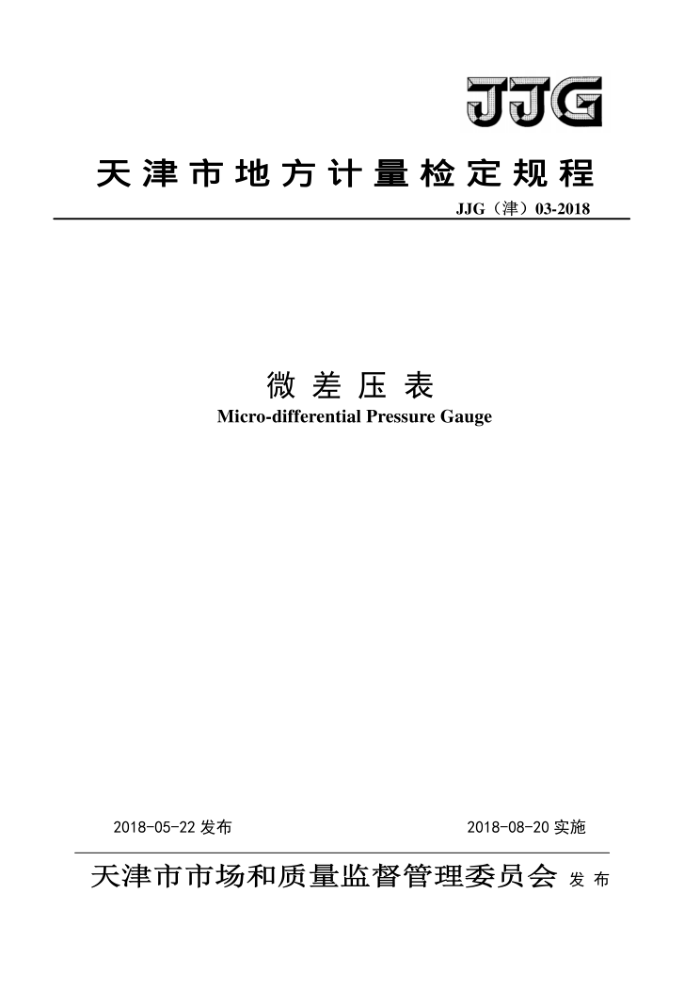

JJG
天津市地方计量检定规程
JJG（津）03-2018
微差压表 Micro-differential Pressure Gauge
2018-05-22发布
2018-08-20实施
天津市市场和质量监督管理委员会 发 布 JJG(津)03-2018
微差压表检定规程 Verification Regulationof Micro-differential
JJG（津）03-2018
Pressure Gauge
归口单位：天津市市场和质量监督管理委员会主要起草单位：天 天津市静海区计量检定所参与起草单位：天津市计量监督检测科学研究院
北京瑞力普仪表科技有限公司
本规程由主要起草单位负责解释 本规程主要起草人：
郭艳艳（天津市静海区计量检定所）赵秀健（天津市静海区计量检定所）冯子宸（天津市静海区计量检定所）
参加起草人：
王秀芳（天津市静海区计量检定所）播志刚（天津市计量监督检测科学研究院）徐梅田（北京瑞力普仪表科技有限公司） 目录
引 言
(II) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (6) (6) (7) (9) (10) (11)
范阁。 2 引用文件 3 术语和计量单位 3.1 术语。 3.2 计量单位。
1
概述计量性能要求。 5.1 准确度等级和最大允许误差 5.2 静压零位误差 5.3 零位误差。 5.4 示值误差 5.5 回程误差 5.6 指针偏转平稳性。
4
5
通用技术要求 6.1 外观 6.2 标志。
6
计量器具控制 7.1 检定条件 7.2 检定项目。 7.3 检定方法。 7.4 检定结果处理。 7.5 检定周期。 附录A 检定或校准结果的不确定度评定附录B 微差压表检定记录附录C 检定证书检定结果内页格式附录D 检定结果通知书检定结果内页格示
7 JJG（津）03-2018
引言
本规程依据JJF1001-2011《通用计量术语及定义》、JJF1002-2010《国家计量检定规程编写规则》、JJF1008-2008《压力计量名词术语及定义》等基础性系列规范进行制定。
本规程的主要技术内容参考了JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》、JJG875-2005《数字压力计》、JB/T9274-1999《膜盒压力表》。
本规程为首次制定的天津市地方计量检定规程。
I JJG（津）03-2018
微差压表检定规程
1范围
本规程适用于测量范围为(-5~5)kPa的微差压表的首次检定、后续检定和使用中检查 2引用文件
本规程引用下列文件： JJF1001-2011 通用计量术语及定义 JJF1002-2010国家计量检定规程编写规则 JJF1008-2008压力计量名词术语及定义 JB/T9274-1999 膜盒压力表凡是注明日期的引用文件，仅注明日期的版本适用于本规程；凡是不注明日期的引用文件，最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位
3.1术语 3.1.1微差压表micro-differential pressuregauge
测量微小差压的压力表。 3.1.2静压零位误差zerooffseterrorofstaticpressure
微差压表零位稳定后，在高、低压端口同时施加某一静态压力后，零位示值的变化量。
3.2计量单位
基本计量单位为Pa（帕斯卡），或是它的十进倍数单位：kPa。 4概述
微差压表主要用于气体压力差值的测量。 微差压表的工作原理是利用弹性敏感元件（膜片）在气体压力作用下发生形变，通过
磁力作用带动指针螺旋轴发生转动，由指针在分度盘上指示出被测压力的测量器具。其外形通常为圆形，具有透明玻璃表盖、高低压输入端口等。
1 JJG（津）03-2018
5计量性能要求
5.1准确度等级和最大允许误差准确度等级和最大允许误差应符合表1的规定。
表1 准确度等级和最大允许误差
最大允许误差（按量程的百分数计算）／%
准确度等级 测量范围的（0～90）%部分 测量上限的90%以上部分
±4.0 ±4.0
2.5 4.0 注：测量范围<60Pa时最大允许误差为±2.4Pa
±2.5 ±4.0
5.2静压零位误差
静压零位误差应不大于表1规定的最大允许误差绝对值的一半。 5.3零位误差
微差压表指针偏离零位误差应不大于表1所规定的最大允许误差。 5.4示值误差
微差压表的示值误差应不超过表1所规定的最大允许误差。
5.5[ 回程误差
微差压表的回程误差应不大于最大允许误差的绝对值。
5.6指针偏转平稳性
在测量范围内，指针偏转应平稳，无跳动或卡针现象。 6 通用技术要求
6.1外观 6.1.1 外形 a）微差压表应装配牢靠，无松动现象； b）微差压表的可见部分应无明显的瑕疵、划伤，连接件应无明显的毛刺和损伤。 6.1.2读数部分 a）微差压表的表盘应无色透明，不得有妨碍读数的缺陷和损伤； b）分度盘应平整光洁，数字及各标志应清晰可辨； c）具有调零装置的微差压表，其调零装置应灵活可靠。
2 JJG（津）03-2018
6.2标志
微差压表应有如下标志：产品名称、计量单位和数字、测量范围、出厂编号、生产年份、制造商或商标、准确度等级、高低压输入端口等。 7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1标准器
标准器的最大允许误差绝对值应不大于被检微差压表最大允许误差绝对值的1/3。 可供选择的标准器有： a）补偿式微压计； b）数字压力计（年稳定合格）： c）其它符合检定要求的标准器。
7.1.2其它仪器和辅助设备
a）压力源； b）三通。
7.1.3环境条件
a）环境温度（20±5）℃； b）相对湿度：不大于85%； c）环境压力：大气压； d）微差压表在检定时周围不应有影响检定工作的机械振动、强力磁场和大的空气流
动等外界干扰。
e）在检定时，微差压表应按说明书的要求放置，无说明应竖直放置。 7.2检定项目
首次检定、后续检定和使用中检查的项目见表2。
