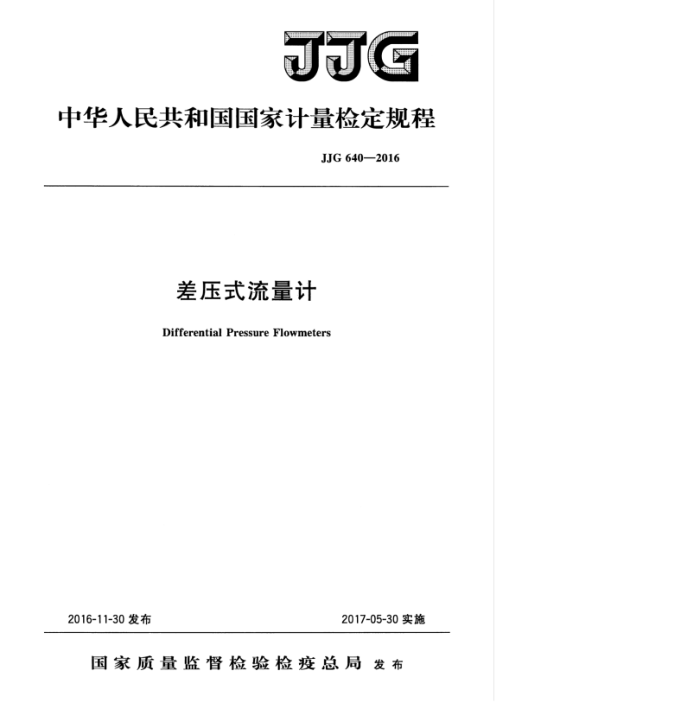

JJG
中华人民共和国国家计量检定规程
JJG640—2016
差压式流量计
Differential Pressure Flowmeters
2016-11-30发布
2017-05-30实施
国家质量监督检验检疫总局发布 JJG 640—2016
差压式流量计检定规程
JJG640—2016 代替JJG640—1994
Verification Regulation of DifferentialPressureFlowmeters
归口单位：全国流量容量计量技术委员会
主要起草单位：中国计量科学研究院
参加起草单位：天津润泰自动化仪表有限公司
北京博思达新世纪测控技术有限公司辽宁省计量科学研究院大连索尼卡电子有限公司上海科洋科技股份有限公司
本规程委托全国流量容量计量技术委员会负责解释 JJG 640—2016
本规程主要起草人：
史振东（中国计量科学研究院）段慧明（中国计量科学研究院）
参加起草人：
童复来（天津润泰自动化仪表有限公司）张志立（北京博思达新世纪测控技术有限公司）王 振（辽宁省计量科学研究院）庞世强（大连索尼卡电子有限公司）周 人（上海科洋科技股份有限公司） JJG 640—2016
目 录
引言 1 范围· 2 引用文件.. 3术语和定义 3.1术语 3.2计量单位及符号... 4概述· 4. 1 工作原理· 4. 2 组成. 4.3 分类 4.4 用途 5计量性能要求 5.1几何检测法计量性能要求. 5.2 系数检测法计量性能要求 5.3示值误差检测法计量性能要求 6通用技术要求 6.1 随机文件· 6.2 标识和铭牌. 6.3 外观· 7计量器具控制 7. 1 几何检测法.. 7. 2 系数检测法 7. 3 示值误差检测法 7. 4 检定结果的处理..· 7.5 检定周期附录A 几何检测法的计量性能要求附录B 流出系数计算公式
(IⅡI) (1) (1) (2) (2) (3) (4) (4) (4) (4) (4) (5) (5) (5) (5) (6) (6) (6) (6) (6) (7) (12) (14) (15) (16) (17) (31) (33)
.....
附录C 检定证书及检定结果通知书内页格式
I JJG 6402016
引言
本规程是按JJF1002一2010《国家计量检定规程编写规则》，依据JJF1004《流量计量名词术语及定义》，结合我国差压式流量计的技术水平及现状进行修订。
本规程与JJG640一1994《差压式流量计》相比，主要变化如下：
按JJF1002一2010《国家计量检定规程编写规则》的要求，确定了规程结构，
增加了引言、引用文件；
一规定了差压式流量计的三种检定方法。在原来几何检测法、系数检测法的基础
上，新增加了示值误差检测法；
根据GB2624一2006相对GB2624一1993的变化，新版规程中几何检测法的
标准节流件的直径比、流出系数及其不确定度、节流件上游管道内壁K/D要求相应发生了变化；
一明确了准确度等级为0.5级、1级、1.5级、2级、2.5级；根据JJF1002--2010《国家计量检定规程编写规则》的要求，在附录C中给
出了三种检定方法的检定证书/检定结果通知书内页格式。
本规程的历次版本发布情况： —JJG640—1994。
I JJG640—2016
差压式流量计检定规程
1范围
本规程适用于一体化差压式流量计以及分体差压式流量计的标准节流件和差压装置的首次检定、后续检定和使用中检查。
2引用文件
本规程引用了下列文件： JJG882压力变送器 JJG1003流量积算仪 JJF1001一2011通用计量术语及定义 JJF1004一2004流量计量名词术语及定义 GB/T2624.1一2006用安装在圆形截面管道中的差压装置测量满管流体流量第
1部分：一般原理和要求
GB/T2624.2—2006 用安装在圆形截面管道中的差压装置测量满管流体流量 第
2部分：孔板
GB/T2624.3一2006用安装在圆形截面管道中的差压装置测量满管流体流量 第 3部分：喷嘴和文丘里喷嘴
GB/T2624.4一2006用安装在圆形截面管道中的差压装置测量满管流体流量第 4部分：文丘里管
ISO5167-1：2003用安装在圆形截面管道中的差压装置测量满管流体流量第1 部分：一般原理和要求（Measurementoffluidflowbymeansofpressuredifferentialde vices inserted in circular cross-section conduits running fullPart 1: General principles and requirements)
ISO5167-2：2003用安装在圆形截面管道中的差压装置测量满管流体流量第2 部分：孔板（Measurementoffluidflowbymeansofpressuredifferentialdevices inserted in circular cross-section conduits running full—Part 2: Orifice plates)
ISO5167-3：2003用安装在圆形截面管道中的差压装置测量满管流体流量第3 部分：喷嘴和文丘里喷嘴（Measurementoffluidflowbymeansofpressuredifferential devices inserted in circular cross-section conduits running full—Part 3:Nozzles and Ven turi nozzles)
ISO5167-4：2003用安装在圆形截面管道中的差压装置测量满管流体流量第4 部分：文丘里管（Measurementoffluidflowbymeansofpressuredifferentialdevices inserted in circular cross-section conduits running full—Part 4:Venturi tubes)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
1 JJG640—2016
3术语和定义 3.1术语 3.1.1节流件orificeelement
为使上下游产生压力差而使用的具有收缩过流截面的部件。 3.1.2节流孔orifice
节流件中流体通过的开孔部分。
3.1.3喉部throat
标准孔板、ISA1932喷嘴、长径喷嘴、文丘里喷嘴、经典文丘里管等节流件的节流孔中横截面积最小的部位。 3.1.4标准孔板orificeplate
符合GB/T2624.2-2006中5.1要求的薄板。
3.1.5JSA1932喷嘴ISA1932nozzle
符合GB/T2624.3—2006中5.1要求的喷嘴。 3.1.6长径喷嘴longradiusnozzle
符合GB/T2624.3—2006中5.2要求的喷嘴。 3.1.7文丘里喷嘴Venturinozzle
符合GB/T2624.3—2006中5.3要求的喷嘴。 3.1.8经典文丘里管classicalVenturitube
符合GB/T2624.4一2006中第5章要求的文丘里管。 3.1.9标准节流件standardizedthrottlingelement
可以用几何检测法检测得到流量关系的节流件。包括标准孔板、ISA1932喷嘴、 长径喷嘴、文丘里喷嘴、经典文丘里管。 3.1.1o非标准节流件non-standardizedthrottlingelement
标准节流件以外的节流件。 3.1.11节流装置throttlingdevice
由节流件、取压装置、前后测量管组成的装置。
3.1.12标准节流装置standardizedthrottlingdevice
由标准节流件、取压装置和前后测量管组成的装置。 3.1.13非标准节流装置non-standardizedthrottlingdevice
由非标准节流件、取压装置和前后测量管组成的装置。
3.1.14差压件differentialpressureelement
可使上下游产生压力差的部件。分为包括节流件和非节流式差压件两种， 3.1.15差压装置differentialpressuredevice
由差压件、取压装置和前后测量管组成的装置。分为节流装置和非节流式差压装置两种。 3.1.16直径比diametersratio
节流孔或喉部的直径与上游测量管道的内径之比。
2
