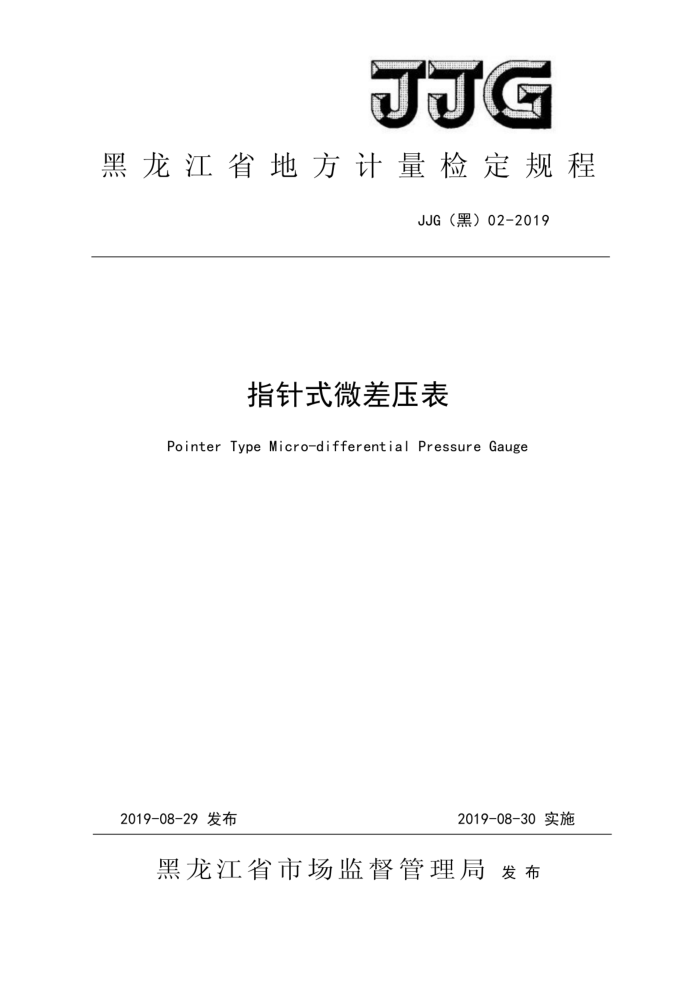

黑龙江省地方计量检定规程
JJG（黑）02-2019
指针式微差压表
Pointer Type Micro-differential Pressure Gauge
2019-08-30实施
2019-08-29发布
黑龙江省市场监督管理局发布 JJG（黑）02-2019
指针式微差压表检定规程 Verification Regulation of Pointer Type Micro-differential Pressure Gauge
JJG（黑）02—2019 L0
归口单位：黑龙江省市场监督管理局
主要起草单位：牡丹江市质量技术监督检验检测中心
本规程委托牡丹江市质量技术监督检验检测中心负责解释 JJG（黑）022019
本规范主要起草人：
肖志伟（牡丹江市质量技术监督检验检测中心）王立群（牡丹江市质量技术监督检验检测中心）宋文文（牡丹江市质量技术监督检验检测中心）詹 扬（齐齐哈尔市质量技术监督检验检测中心）徐 珊（牡丹江市质量技术监督检验检测中心）刘 勇（黑龙江省计量检定测试研究院）迟彧靓（黑龙江省计量检定测试研究院）
参加起草人：
赵 萍（牡丹江市质量技术监督检验检测中心）唐 楠（牡丹江市质量技术监督检验检测中心）柳文新（牡丹江市质量技术监督检验检测中心） JJG（黑）02—2019
目录
引 言
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (6) (6) (7) (8) (9)
范围。 引用文件 3 术语和计量单位 3.1 术语 3. 2 计量单位， 4 概述
1
2
计量性能要求， 5. 1 准确度等级及最大允许误差 5. 2 零位误差 5,3 静态零位， 5.4 示值误差， 5.5 回程误差 5.6 指针偏转平稳性。 6 通用技术要求， 6.1 外观。 6.2 标志
5
计量器具控制， 7. 1 检定条件， 7. 2 检定项目。 7. 3 检定方法。 7. 4 检定结果处理。 7. 5 检定期。 附录A 微差压表检定记录格式附录B 微差压表检定证书内页格式附录C 微差压表检定结果通知书内页格式
7
1 JJG（黑） 02一2019
引言
本规程编写以JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》、和JJF1059.1一2012《测量不确定度评定与表示》为基础和依据。
本规程为首次制定、
三 JJG（黑）02－2019
指针式微差压表检定规程
1范围
本规程适用于测量范围为（-30～30）kPa指针式微差压表（以下简称微差压表）的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJF1008一2008压力计量名词术语及定义 JJG52一2013弹性元件式一般压力表、压力真空表和真空表 JJG875一2005数字压力计 JB/T12015一2014膜片式差压表凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1术语 3.1.1指针式微差压表pointertypemicro-differentialpressuregauge
通过指针在分度盘上指示测量到的微小差压值的压力仪表 3.1.2高压端highpressure
标有“十”或“H”符号的一端，即为微差压表的高压连接端。 3.1.3低压端 lowpressure
标有“一”或“I”符号的一端，即为微差压表的低压连接端， 3.1.4静态压力staticstatepressure
在所研究的领域内，不变压力或变化缓慢到可以不考虑其随时间变化的压力。 3.1.5额定静态压力ratedstaticstatepressure
微差压表允许承受的最大静态压力，即指高压、低压两端口同时施加相同的最大允许压力，且该微差压表能正常工作。 3.1.6静压零位 zero offset of staticpressure
微差压表零位稳定后，在高压、低压两端口同时施加某一静态压力后，零位的变化
量。
1 JJG（黑）02-2019
3.2计量单位
微差压表使用法定计量单位Pa，或是它的倍数单位：kPa。 4概述
指针式微差压表主要用于气体介质差压的测量。其工作原理是当被测气体压力作用于由膜片隔离的两个腔室时，膜片发生形变并带动片簧和磁钢移动，再经磁力作用使连接指针的螺旋轴转动，由指针在分度盘上指示实测的差压值。微差压表采用无摩擦的磁性部件，可以迅速测量出气体的微小压力（正压、负压或差压）。指针式微差压表外形通常为圆形，具有透明表盖、高低压输入端口等。 5计量性能要求 5.1准确度等级及最大允许误差
准确度等级及最大允许误差应符合表1的规定。
表1准确度等级及最大允许误差
最大允许误差（按量程百分比计算）／%
准确度等级
零位 ±2.0 ± 2.5 ±4.0
其余部分 ±2.0 ±2.5 ±4.0
测量上限的（90～100）%
2.0 2.5 4.0
±4.0 ±4.0 ±4.0
5.2零位误差
具有调零装置的微差压表，其调零装置应灵活可靠，能够调准零位；没有调零装置的微差压表，其零位的示值误差应不大于表1所规定的最大允许误差。 5.3静压零位
微差压表静压零位应不大于表1所规定的最大允许误差的绝对值的1/2。 5.4示值误差
微差压表的示值误差应不超过表1所规定的最大允许误差。 5.5回程误差
微差压表的回程误差应不大于表1所规定的最大允许误差的绝对值。 5.6指针偏转平稳性
在测量范围内，指针偏转应平稳，无跳动或卡针现象。 6通用技术要求 6.1外观 2
