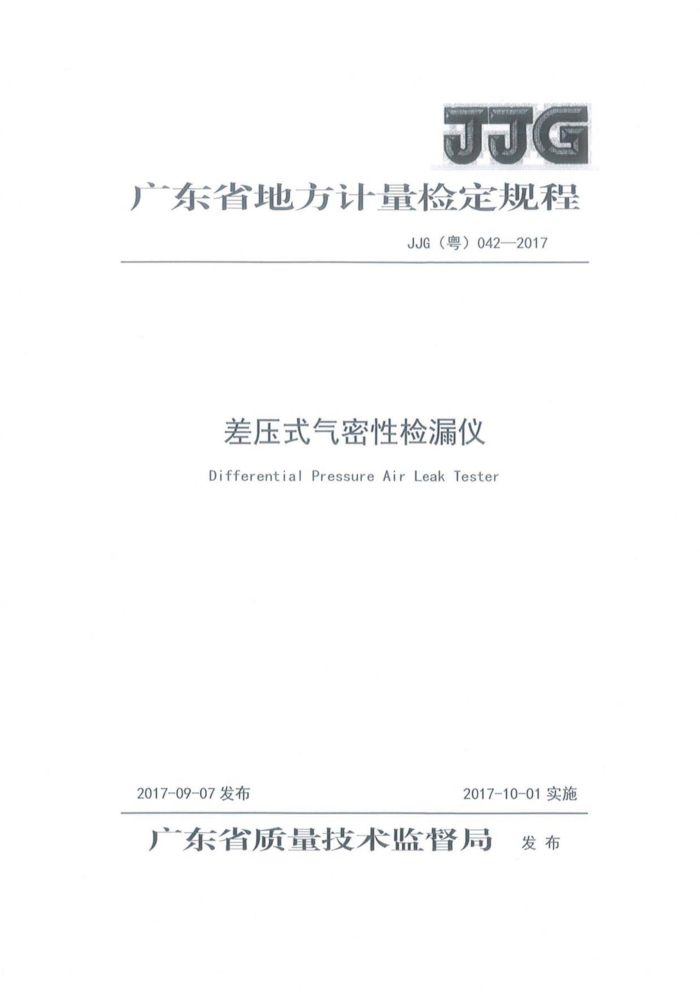

JJG
广东省地方计量检定规程
JJG（粤）042—2017
差压式气密性检漏仪 Differential Pressure Air Leak Tester
2017-09-07发布
2017-10-01实施
广东省质量技术监督局 发布 JJG（粤）042—2017
差压式气密性检漏仪
检定规程
JJG（粤）042-2017
Verification Regulation of DifferentialPressure Air Leak Tester
归口单位：广东省质量技术监督局主要起草单位：佛山市顺德区质量技术监督检测所参加起草单位：天津博益气动股份有限公司
本规程委托主要起草单位负责解释 JJG（粤）042—2017
本规程主要起草人：
陈新宇 （佛山市顺德区质量技术监督检测所）许开设 （佛山市顺德区质量技术监督检测所）陈曦俊 （佛山市顺德区质量技术监督检测所）赖智淳 （佛山市顺德区质量技术监督检测所）
参加起草人：
陈乃克 （天津博益气动股份有限公司）艾子蔚 （天津博益气动股份有限公司） JJG（粤）042—2017
目
录
(I1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) （(3) (4) (4) (5) (7) (7) (8) (10)
引言
范围 2 引用文件 3 术语·
概述 4. 1 仪器工作原理 4. 2 般检漏仪结构示意图? 5 计量性能要求 6 通用技术要求· 6. 1 外观 6.2 密封性 6.3 绝缘电阻和绝缘强度
4
计量器具控制 7. 1 检定条件 7.2 检定用标准器及配套设备 7.3 检定项目 7.4 检定方法 7.5 检定结果的处理· 7.6 检定周期· 附录A检定记录格式· 附录B检定证书／检定结果通知书内页格式· JJG（粤）042—2017
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》的规定进行编写。本规程为首次发布。
1 JJG（粤）042—2017
差压式气密性检漏仪检定规程
范围本规程适用于检测压力传感器测量范围为（0～700）kPa、气体泄漏量测量
1
范围为（0～10）mL/min差压式气密性检漏仪（以下简称检漏仪）的首次检定、 后续检定和使用中的检查。
2 引用文件
本规程引用下列文件 JJG875-2005数字压力计检定规程 JJG860-2015压力传感器（静态）检定规程 GB/T15479-1995工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 GB/T25752-2010差压式气密检漏仪凡是注日期的引用文件，仅注日期的版本适用于用本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于用本规程
3术语 3.1差压式检漏仪differentialpressureairleaktester 以差压传感器为感压元件检测被测物和基准物之间压力差来确定被测物是否存在泄漏和泄漏量大小的仪器或装置。 3.2泄漏量leakrate 单位时间通过被测物内某一横截面的体积，单位为mL/min。 3.3基准物master 和被测物的形状、材质及容积相同且其泄漏量和被测物相比可以忽略的参照物体。
1 JJG（粤）042—2017
概述 4.1仪器的工作原理
4
检漏仪的工作原理是将仪器两端一端接基准物，另一端接被测物，向基准物与被测物两边同时充入相同压力的空气，仪器依次进行加压、平衡、检测、排气等工作过程，如果被测物有泄漏，差压传感器会测量出仪器两端因被测物泄漏而产生的差压值，检漏仪将该差压值及密封系统等效内容积和检测时间等参数换算为泄漏量显示。换算关系如公式（1）：
Q= V.4p×60
(1)
Po-t
其中：Q 泄漏量（mL/min）；
V 一密封系统等效内容积（mL）； 4p——差压值（Pa)）； Po一一大气压（Pa);
检测时间（s）。
-
4.2一般检漏仪结构示意图（见图1）
被测物
加压排气阀
减压的
差压传感器
结果显示
测试压力传感器
LSM
球钢
平衡闵
M
冈
基准物
图 1 JJG（粤）042—2017
h
计量性能要求（见表1）
表1计量性能要求
序号
项目
技术要求
测试压力传感器的零点显示值不超过土 1.0%FS，零点漂移不超过土1.0%FS。 差压传感器的零点显示值不超过土1.0%FS，零点漂移不超过土1.0%FS
零点漂移
压力示值的最大允许误差泄漏量示值的最大允许误差
MPE：±1.0%FS MPE：±5.0%
2
3
首次检定≤2.0%，后续检定≤5.0%
泄漏量测量重复性
4
6通用技术要求 6.1外观
检漏仪应有下列标志并且清晰可见：名称、型号、测试压力范围、泄漏量范围、编号、制造厂名、出厂日期、工作电源电压、频率。
检漏仪的显示装置应无影响读数的瑕疵。 6.2密封性
在规定的时间内检漏仪差压显示值应不超过土5Pa。 6.3绝缘电阻和绝缘强度
检漏仪电源端子与外壳间之间的绝缘电阻应不小于20MQ；检漏仪电源端子与外壳之间的绝缘强度应能承受1500v的正弦交流电压，历时1min，无击穿、 无飞弧现象。 7计量器具控制
计量器具的控制应包括首次检定、后续检定和使用中检查。
7.1 检定条件 7.1.1环境条件：
环境温度：（20±5）℃；相对湿度：≤80%：
