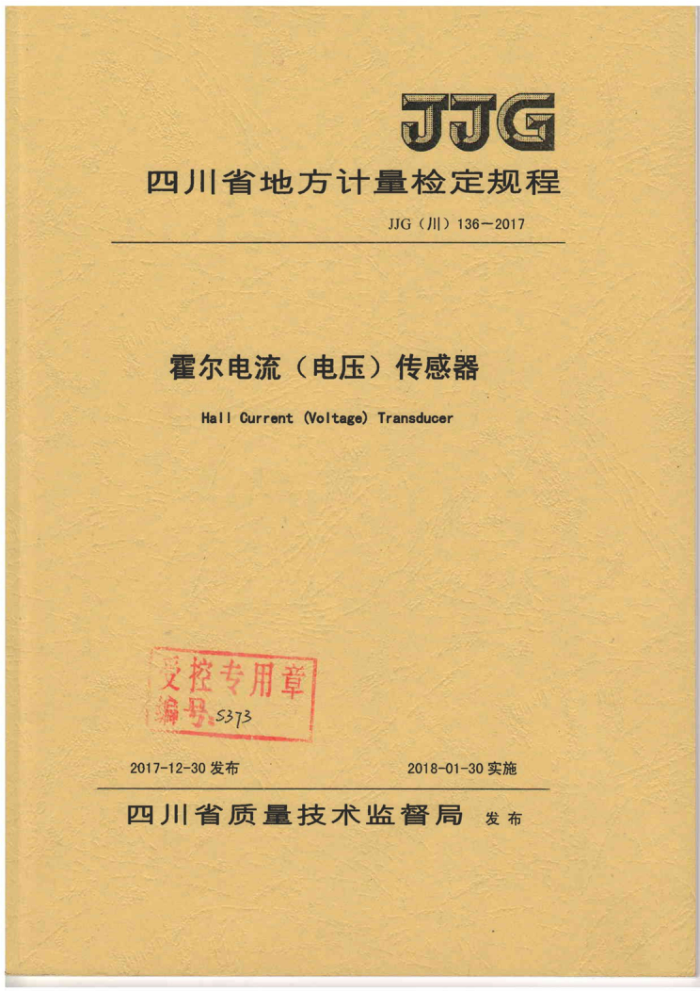

JJG
四川省地方计量检定规程
JJG（川）136-2017
霍尔电流（电压）传感器
Hall Current (Voltage) Transducer
受控专用章编号：5373
2017-12-30发布
2018-01-30实施
四川省质量技术监督局 发布 目录
引言... 1 范围 2 引用文献.. 3术语和计量单位 3.1零点输出误差. 3.2 回差.. 3.3线性误差.. 4 概述 5 计量性能要求.. 5.1 准确度等级， 5.2 基本误差. 5.3 零点输出误差， 5.4 回差， 5.5 线性误差.. 5.6 重复性误差. 5.7 辅助电源影响.. 5.8 输出负载影响 6 通用技术要求， 6.1 外观检查.. 6.2 绝缘电阻... 6.32 介电强度试验 7计量器具控制， 7.1 检定条件. 7.2 检定项目 7.3 7.4检定结果的处理， 7.5检定周期附录A霍尔电流（电压）传感器检定原始记录格式（推荐）附录B霍尔电流（电压）传感器检定证书内页格式（推荐）附录C霍尔电流（电压）传感器检定结果通知书内页格式（推荐）附录D传感器的误差计算公式附录E线性参比直线的计算公式
1
2
20 .20 ..21 ..23 .24 25 27 4概述
霍尔电流（电压）传感器是一种基于霍尔效应原理制成电量变换器，功能是将交、直流电流（电压）转换为可供仪器、仪表测量的直流电流、直流电压或数字信号。
霍尔电流（电压）传感器广泛地应用于工业自动化技术、检测技术及信息处理等方面。
5计量性能要求
5.1准确度等级
传感器的准确度等级及最大允许误差应符合表1的规定。
表1准确度等级及最大允许误差
0.5 ±0.5 2.5 ±2.5
0.2 ±0.2 2.0 ±2.0
准确度等级最大允许误差（%）
0.05 ±0.05 1.0 ±1.0
0.1 ±0.1 1.5 ±1.5
准确度等级
最大允许误差（%）
5.2 基本误差
传感器的基本误差在有效测量范围内，不应超过表1规定的最大允许误差，
传感器基本误差计算见附录D。
5.3 零点输出误差
传感器的零点输出误差应不超过其最大允许误差的50%。
5.4回差
在规定的测量范围内，传感器的回差应不超过其最大允许误差的绝对值，
5.5 线性误差
在规定的测量范围内，传感器线性误差应不超过其最大允许误差 JG(川D)136-2017
5.6重复性误差
在规定的测量范围内，传感器的重复性误差应不超过其最大允许误差的绝对值。
5.7辅助电源影响
辅助电源在规定范围内变化所引起传感器输出的变化，应不超过其最大允许误差的50%。
5.8输出负载影响
负载电阻从最小值变化到最大值时，所引起的传感器输出变化应不超过其最大允许误差的50%。
6 通用技术要求
.6.1外观检查
传感器应标有名称、制造厂名（或商标）、编号、准确度等级及其他保证其正确使用的信息、通用标志和符号，传感器的外形结构应完好且不应有引起测量误差和影响准确度的缺陷。
6.2绝缘电阻
在规定试验环境下，传感器接线端子与接地端子，接线端子与外壳之间的绝缘电阻应不小于20MQ。
6.3介电强度试验
在规定试验环境下，传感器应能承受表2所列的频率为50Hz的正弦交流电压，历时1min，无击穿和飞弧现象。
表2传感器试验电压
试验电压（kV）
辅助电源电压U（V)
0.5 1.0 1.5 2.0
U<60 60≤U<130 130≤U<250 250≤U<600
