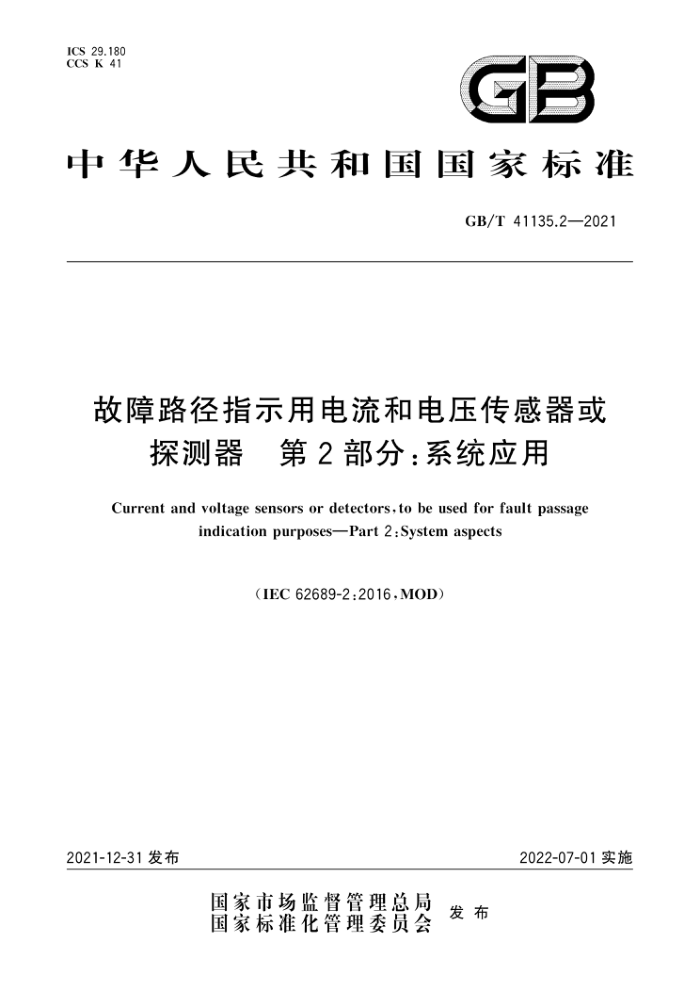

ICS 29.180
GB CCS K 41
中华人民共和国国家标准
GB/'T 41135.2—2021
故障路径指示用电流和电压传感器或探测器 第2部分∶系统应用
Current and voltage sensors or detectors,to be used for fault passage indication purposes—Part 2:System aspects
(IEC 62689-2:2016,MOD)
2022-07-01实施2021-12-31发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 41135.2—2021
引言
0.1 概述
GB/T41135是一套有关故障路径指示用电流和电压传感器或探测器的系列标准。故障路径指示可通过适当的设备或功能实现，根据其性能的不同可以分为两类∶一类是故障路径指示器（FPI），另一类是配电单元（DSU）。
世界上不同地区对故障路径指示器有不同的命名，同时也取决于其对不同种类故障的探测能力。例如∶
———故障探测器;-—-智能传感器;
——故障电路指示器（FCI）;————短路指示器（SCI）;—--接地故障指示器（EFI）;——-试验点故障电路指示器;——-综合型故障指示器。
仅用就地信息/信号和/或就地通信来实现故障路径指示的简易的版本被称为 FPI，更高级的版本被称为DSU。后者是基于IEC60870-5和 IEC61850通信协议，专为智能电网设计的。相较于互感器而言，数字化通信技术将随未来发展需求的变化而持续变化。
由于这类设备还未在行业中广泛应用，因此关于电子设备与互感器深度集成的深入经验尚待在更广的基础上积累。
DSU除具有FPI的基本功能之外，还可以选择性地集成其他辅助功能，例如∶
——中压网络自动化的电压有/无探测功能，无论是否存在分布式能源【不用于故障确认（根据所采
用的故障探测方法。故障确认可以作为基本的 FPI功能），也不用干IEC61243-5 所涵盖的安全相关方面】;7
一在各种实际应用（例如∶中压电网自动化、监测电力潮流等）中，测量电压、电流、有功功率、无功功率等;———-1
一借助于就地分布式电源，以合适的接口对智能电网进行管理〈例如;电压控制和不期望发生的孤岛运行）;
—-通过合适的接口就地输出采集到的信息;—-采集信息的远端传输;---其他。
一般的 FPI原理图如图1所示。DSU 通常具有更为复杂的结构。

GB/T 41135.2—2021
故障路径指示用电流和电压传感器或探测器 第2部分∶系统应用
1 范围
本文件根据应用最广泛的配电系统架构和故障拓扑，描述了故障期间的电气现象和电力系统反应，以此定义了故障路径指示器（FPI）和配电单元（DSU）（包括 FPI、DSU 的电流和/或电压传感器）的功能性要求。FP1和 DSU 是单一设备或多种设备/功能的合体，能够用于探测故障并且指示故障所在位置。
本文件用于指导用户根据所采用的方案和运行规则（该规则依照惯例，和/或取决于国家法令对供电连续性和电源质量的约束），在同时考虑所采用装置的复杂程度和相应成本的情况下，选择合适的FPI/DSU及恰当的运行方案。
注 1∶故障定位是指相对于电网中 FPI/DSU安装点的位置（FPI/DSU 位置的上游或下游）或故障电流通过FPI/
DSU 的方向。考虑到装有FPI/DSU 的电力系统特点和工作条件.故障位置可以∶---直接来源于FPI/DSU.或∶
——-来源于使用更多 FPI或 DSU信息的集中系统。
注2;本文件主要关注故隆期间的系统反应.该反应是GB/T41135.1 所述的FPI/DSU故障探测能力签级划分的
"核心依据"，在GB/T41135.1中所有的要求都有详细规定。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用干本文件;不注日期的引【用文件，其最新版本（包括所有的修改单）适用干本文件。
GB/T41135.1 故障路径指示用电流和电压传感器或探测器 第 1部分∶通用原理和要求(GB/T 41135.1—2021,IEC 62689-1;2016,MOD)
3 术语和定义
GB/T41135.1 界定的以及下列术语和定义适用于本文件。
3.1 与中性点接地方式有关的术语和定义3.1.1
消弧线圈 arc-suppression coil
接到电力系统中性点与地之间，用以补偿单相接地故障（谐振-接地系统）时的相对地电容电流的电抗器。
注∶为了让接地故障探测和/或故障切除更简单，通常使用呈阻性-抗性的阻抗取代高品质因数Q的纯电抗器。【来源∶GB/T2900.95—2015，3.4.10】
3.2 缩略语和符号
GB/T41135.1界定的缩略语和符号适用于本文件。
