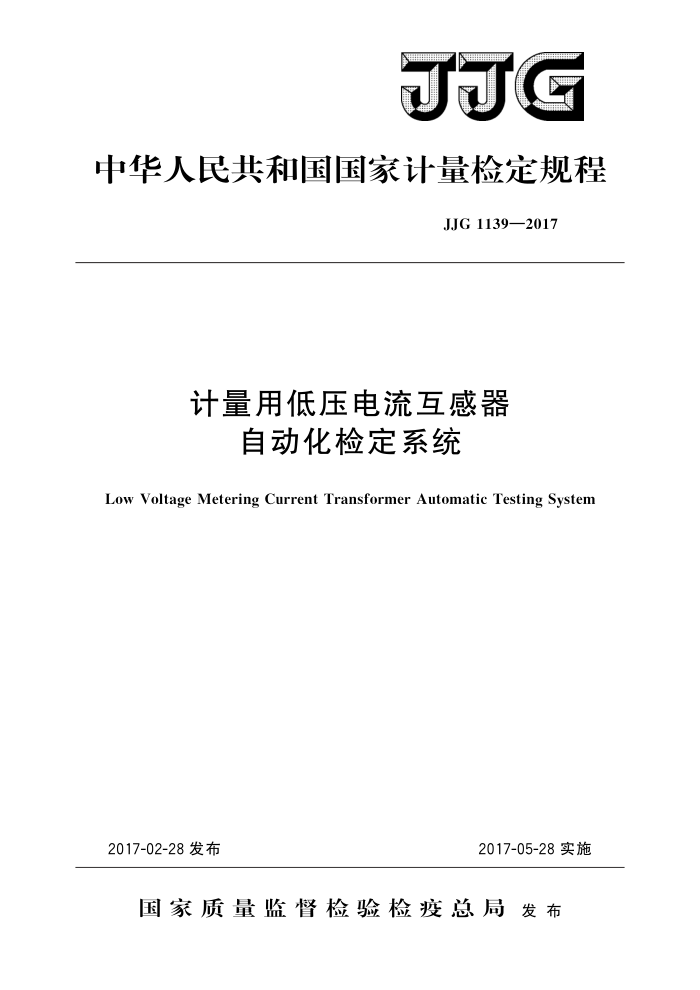

JJG
中华人民共和国国家计量检定规程
JJG1139—2017
计量用低压电流互感器
自动化检定系统
Low Voltage Metering Current Transformer Automatic Testing System
2017-02-28发布
2017-05-28实施
国家质量监督检验检疫总局发布 JJG1139—2017
计量用低压电流互感器自动化
检定系统检定规程 Verification Regulation for Low
JJG 1139—2017
Voltage Metering Current Transformer
Automatic Testing System
归口单位：全国电磁计量技术委员会高压计量分技术委员会
主要起草单位：国家高电压计量站
国家电网公司
国网湖北省电力公司
参加起草单位：国网重庆市电力公司电力科学研究院
国网四川省电力公司电力科学研究院
国网江苏省电力公司电力科学研究院
本规程委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJG 1139—2017
本规程主要起草人：
岳长喜（国家高电压计量站）杜新纲（国家电网公司）雷民 (国家高电压计量站) 王勤 (国网湖北省电力公司)
参加起草人：
侯兴哲（国网重庆市电力公司电力科学研究院）覃剑（国网四川省电力公司电力科学研究院）黄奇峰（国网江苏省电力公司电力科学研究院） JJG1139—2017
目 录
引言 1
(Ⅱ) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (6) (8) (9) (10) (12) (15) (16)
范围· 2 引用文件.. 3
术语和定义· 4 概述
计量性能要求， 5.1准确度等级 5. 2 二次回路实际负荷 5.3 测量重复性 5. 4 多工位一致性· 5. 5 检定系统误差· 5. 6 误检率… 5. 7 错检率.. 6 通用技术要求 6.1 外观 6.2绝缘要求…. 7计量器具控制· 7.1检定条件. 7.27 检定项目· 7.3 检定方法· 7.4检定结果的处理 7.5 检定周期… 附录A开路电压测试仪的试验方法 +++ 附录B检定原始记录格式附录 C 检定证书/检定结果通知书内页格式（第2页）附录 D 检定证书/检定结果通知书内页格式（第3页）
5
.
. JJG1139—2017
引言
本规程依据JJF1001一2011《 《通用计量术语及定义》、JJF1002一2010《国家计量
检定规程编写规则》制定
本规程为首次发布。
II JJG1139—2017
计量用低压电流互感器自动化检定系统检定规程
1范围
本规程适用于额定电压0.4kV及以下、额定电流1500A及以下计量用低压电流互感器自动化检定系统（以下简称“检定系统”）的首次检定、后续检定和使用中检查。 2 引用文件
本规程引用了下列文件： JJG169互感器校验仪 JJG313测量用电流互感器 JJG795耐电压测试仪 JJG1005电子式绝缘电阻表 JJG1021 电力互感器 JJF1264 互感器负荷箱校准规范凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和定义 3.1计量用低压电流互感器lowvoltagemeteringcurrenttransformer
安装在0.4kV及以下低压电力线路上作计量用途的电流互感器。
3.2全自动互感器检定装置automatictransformertestingdevice
集成标准电流互感器、互感器校验仪、负荷箱、绝缘电阻表、耐压测试仪、开路电压测试仪等仪器设备的互感器检定装置，能够按照检定规程的要求自动完成低压电流互感器的检定操作。 3.3计量用低压电流互感器自动化检定系统lowvoltagemeteringcurrent transformerautomatictesting system
集成管理平台、自动传输设施和全自动互感器检定装置的智能化检定系统，能够完成互感器自动传输、自动检定、数据处理和全程监控。 3.4误检率missratio
将合格试品检为不合格试品的数量占试品总数量的比例。
3.5错检率wrongratio
将误差不合格试品检为合格试品的数量占试品总数量的比例。
1 JJG1139—2017
4概述
检定系统组成结构示意图如图1所示。其采用模块化设计，主要由检定系统管理平台、自动传输设施和全自动互感器检定装置组成。检定系统管理平台由检定系统管理软件、检定软件、控制软件等组成，接受生产调度平台下达的检测计划，对整个检定系统进行管理和控制，并将检定结果和装箱信息上报生产调度平台。自动传输设施由预处理、上料、输送、识别定位、分选贴标、下料、后处理等单元组成，完成互感器在检定过程的输送和定位。全自动互感器检定装置由绝缘电阻测量、工频耐压试验、二次绕组匝间绝缘强度试验、基本误差测量、磁饱和裕度测量等单元组成，按照检定规程的要求自动完成低压电流互感器的检定操作。
管理软件
分选贴标单
识别定位单元 元 ?
后处理单元
预处理单元
上料单元
下料单元
自动传输设施
检定系统管理平台
1
T
t
检定软件
输送单元
全自动互感器检定装置
磁饱和裕度测量单元
绝缘电阻测量单元
工频耐压试验单元
基本误差测量单元
二次绕组亚间
绝缘
控制软件
究 强度
图1检定系统组成结构示意图
5计量性能要求 5.1 准确度等级
检定系统的整体准确度为0.05S级，其内部使用的标准电流互感器和测量仪器应满足表1的要求。
表1准确度要求
准确度等级或最大允许误差
序号
名称
项目
测量范围
标准电流互感器?
（10~1500）/5、（10～1500）/10.02S级及以上
电流比例
1
2 JJG1139—2017
表1(续)
准确度等级或最大允许误差
序号
名称
项目比值差相位差百分表功率因数
测量范围
±（0.0001%~200.0%) ±(0.001~999.9°)
2级 2级 1.5级
2
互感器校验仪
1%~150% 0.8（感性）~1.0
±3%@
3 互感器负荷箱
(1、2.5、5）VA
1A 5A (2.5、3.75、5、10）VA
负荷值
500 V 0~500MQ 0~3kV 0~10mA 0~300 s 0~3kV
直流电压绝缘电阻
+20%，-10%
绝缘电阻表
4
±10% ±5% ±5% ±5% ±5%
输出电压(有效值)
5
耐电压测试仪
击穿报警电流输出电压持续时间
开路电压测试仪注： ①标准电流互感器在150%额定电流的误差限值为100%额定电流误差限值的1.5倍。 ②互感器负荷箱在150%额定电流时能够正常工作 ③周围温度每变化10℃时，负荷的误差变化不超过土2%。电流负荷箱在电流百分数20%以
工频峰值电压
C
下的附加误差限值为：电流百分数每变化5%，误差增加1%。
5.2二次回路实际负荷
标准电流互感器实际二次负荷（含差值回路负荷）不应超过规定的上限与下限负荷范围；在额定电流下，被检电流互感器二次端子实际接人的电流负荷与额定负荷或额定下限负荷的差值不超过士10%。 5.3测量重复性
检定系统各工位的测量重复性不应超过JJG1021中0.2S级电流互感器误差限值的1/10。 5.4多工位一致性
同一只互感器在不同工位的测量结果，其最大值与最小值的误差不应超过JJG1021 中0.2S级电流互感器误差限值的1/5。 5.5检定系统误差
检定系统整体比值差和相位差的测量误差，不超过JJG1021规定的0.2S级电流互感器允许误差限值的1/4。 5.6误检率
检定系统的误检率应低于0.5%。
3
