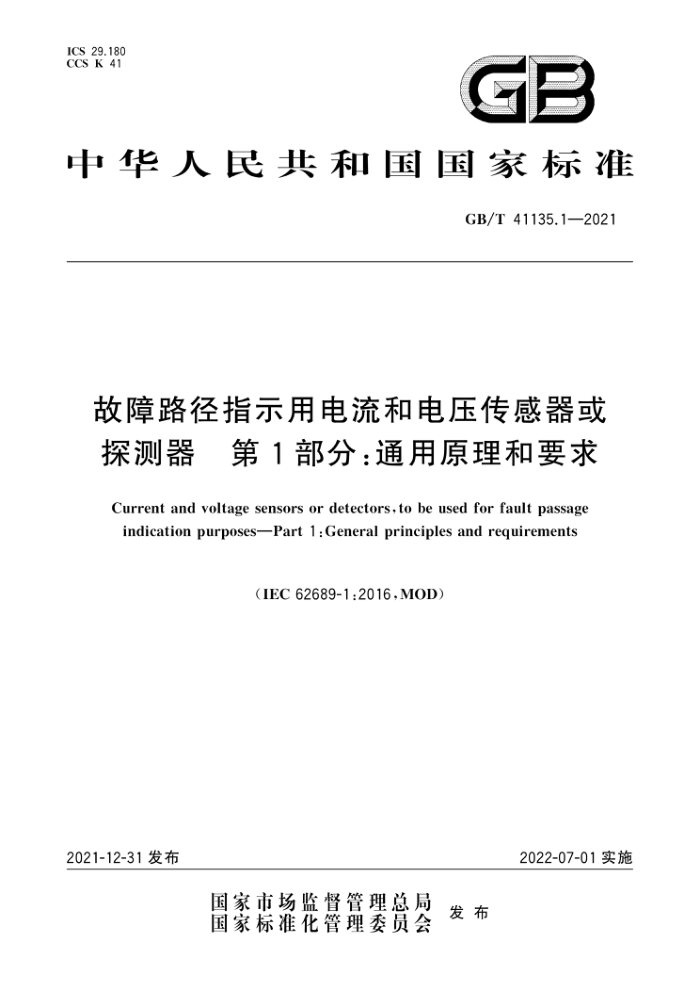

ICS 29.180 CCS K 41
中华人民共和国国家标准
GB/T 41135.1—2021
故障路径指示用电流和电压传感器或
第1部分：通用原理和要求探测器
Current and voltage sensors or detectors,to be used for fault passage indication purposes—Part 1:General principles and requirements
(IEC 62689-1:2016,MOD)
2022-07-01实施2021-12-31发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 41135.1—2021
故障路径指示用电流和电压传感器或探测器 第1部分：通用原理和要求
1 范围
本文件规定了故障路径指示器和配电单元的最低要求（即最低性能指标）和相应的分类与试验（功能性试验和通信试验除外）。
本文件适用于故障路径指示器（FPD和配电单元（DSU）（包括FPI、DSL的电流和/或申压传感器）。FPI和DSU是单一设备或多种设备/功能的组合，能够用于探测故障并且指示故障所在位置。
注1：故障定位是指相对于电网中FPI/DSU安装点的位置（FPI/DSU位置的上游或下游）或故障电流通过FPI/
DSU的方向。考虑到装有FPI/DSU的电力系统的特点和工作条件，故障位置可以；——直接来源于FPI/DSU；或
——来源于使用更多FPI或DSU信息的集中系统。
注2：本文件详细规定了依照GB/T 41135.2中定义的第一*核心"分类原则的FPI/DSU分类情况。考虑到最广泛
分布的配电系统的结构和故障类型，GB/T 41135.2 详尽地描述了故障中的电气现象和电力系统反应。因此，GB/T 41135.2主要是帮助用户如何正确地选择FPI和DSU，而本文件则主要是侧重FPI和DSU的通用原理和要求。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 156 标准电压（GB/T 156—2017，IEC 60038：2009，MOD）
GB/T311.1 绝缘配合 第1部分：定义、原则和规则（GB/T 311，1—2012，IEC 60071-1：2006，MOD)
GB/T2423.1 电工电子产品环境试验 第2部分：试验方法 试验 A：低温（GB/T 2423.1—2008,IEC 60068-2-1:2007,IDT)
GB/T 2423.2 电工电子产品环境试验 第2部分：试验方法 试验 B：高温（GB/T 2423.2—2008,IEC 60068-2-2:2007,IDT)
GB/T 2423.3 环境试验 第2部分：试验方法 试验 Cab：恒定湿热试验（GB/T 2423.3—2016，IEC 60068-2-78:2012,IDT)
GB/T 2423.4 电工电子产品环境试验 第2部分：试验方法 试验 Db：交变湿热（12h＋12h循环）（GB/T 2423.4—2008，IEC 60068-2-30：2005，IDT）
GB/T 2423.10 环境试验 第2部分：试验方法 试验 Fc：振动（正弦）（GB/T 2423.10—2019，IEC 60068-2-6:2007,IDT)
GB/T2423.22 环境试验 第2部分：试验方法 试验 N：温度变化（GB/T 2423.22—2012，IEC 60068-2-14:2009,IDT)
GB/T2423，55 电工电子产品环境试验 第2部分：环境测试 试验 Eh：锤击试验(GB/T 2423.55—2006,IEC 60068-2-75:1997,IDT)
GB/T 4208 外壳防护等级（IP代码）（GB/T 4208—2017，IEC 60529：2013，IDT）
GB/T 41135.1—2021
GB/T 5169.2 电工电子产品着火危险试验 第 2 部分：着火危险评定导则 总则(GB/T 5169.2—2013,IEC 60695-1-10:2009,IDT)
GB/T5169.9 电工电子产品着火危险试验 第9部分：着火危险评定导则 预选试验程序 总则(GB/T 5169.9—2013,IEC 60695-1-30:2008,IDT)
GB/T 5169.18 电工电子产品着火危险试验 第18部分：燃烧流的毒性 总则（GB/T 5169.18—2013,IEC 60695-7-1:2010,IDT)
GB/T5465.2 电气设备用图形符号 第2部分：图形符号（GB/T 5465，2—2008，IEC 60417 DB：2007,IDT)
GB/T 7354 高电压试验技术 局部放电测量（GB/T 7354—2018，IEC 60270：2000，MOD）GB/T 11021 电气绝缘 耐热性和表示方法（GB/T 11021—2014，IEC 60085：2007，IDT）GB/T14598.27—2017 量度继电器和保护装置 第27部分：产品安全和要求（IEC 60255-27：2013,IDT)
GB/T 15022（所有部分）电气绝缘用树脂基活性复合物（IEC 60455（所有部分），MOD）GB/T16927，1 高电压试验技术 第1部分：一般定义及试验要求（GB/T 16927.1—2011，IEC 60060-1:2010,MOD)
GB/T17626.2 电磁兼容 试验和测量技术 静电放电抗扰度试验（GB/T 17626.2—2018，IEC 61000-4-2:2008,IDT)
GB/T17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验（GB/T 17626，3—2016,IEC 61000-4-3:2010,IDT)
GB/T 17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验（GB/T 17626.4—2018,IEC 61000-4-4:2012,IDT)
GB/T 17626.5 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验（GB/T 17626，5—2019，IEC 61000-4-5:2014,IDT)
GB/T17626.6 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度（GB/T17626，6—2017,IEC 61000-4-6:2013,IDT)
GB/T17626.8 电磁兼容 试验和测量技术 工频磁场抗扰度试验（GB/T 17626.8—2006，IEC 61000-4-8:2001,IDT)
GB/T17626.9 电磁兼容 试验和测量技术 脉冲磁场抗扰度试验（GB/T 17626.9—2011，IEC 61000-4-9:2001,IDT)
GB/T17626.10 电磁兼容 试验和测量技术 阻尼振荡磁场抗扰度试验（GB/T 17626.10—2017,IEC 61000-4-10:2001,IDT)
GB/T17626.11 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验(GB/T 17626.11——2008,IEC 61000-4-11:2004,IDT)
GB/T 17626.12 电磁兼容 试验和测量技术 振铃波抗扰度试验（GB/T 17626.12—2013，IEC 61000-4-12:2006,IDT)
GB/T17626.13 电磁兼容 试验和测量技术 交流电源端口谐波、谐间波及电网信号的低频抗扰度试验（GB/T 17626.13—2006，IEC 61000-4-13：2002，IDT）
GB/T 17626，16 电磁兼容 试验和测量技术 0 Hz～150 kHz共模传导骚扰抗扰度试验(GB/T 17626.16—2007,IEC 61000-4-16:2002,IDT)
GB/T17626.18 电磁兼容 试验和测量技术 阻尼振荡波抗度试验（GB/T17626.18—2016，IEC 61000-4-18:2011,IDT)
GB/T17626.29 电磁兼容 试验和测量技术 直流电源输入端口电压暂降、短时中断和电压变化的抗扰度试验（GB/T 17626.29—2006，IEC 61000-4-29：2000，IDT）

GB/T 41135.1—2021
GB/T26218，1 污秽条件下使用的高压绝缘子的选择和尺寸确定 第1部分：定义、信息和一般原则（GB/T 26218.1—2010，IEC/TS 60815-1：2008，MOD）
GB/T26218.2 污秽条件下使用的高压绝缘子的选择和尺寸确定 第2部分：交流系统用瓷和玻璃绝缘子（GB/T 26218.2—2010，IEC/TS 60815-2：2008，MOD）
GB/T 26218.3 污秽条件下使用的高压绝缘子的选择和尺寸确定 第3部分：交流系统用复合绝缘子（GB/T 26218.3—2011，IEC/TS 60815-3：2008，MOD）
DL/T860.72 电力自动化通信网络和系统 第7-2部分：基本信息和通信结构-抽象通信服务接口（ACSD）（DL/T 860.72——2013，IEC 61850-7-2：2010，IDT）
IEC 60028 铜电阻国际标准（International standard of resistance for copper）
IEC 60121 工业用退火铝导线的推荐标准（Recommendation for commercial annealed aluminium electrical conductor wire)
IEC 61000-6-2：2005 电磁兼容（EMC） 第6-2部分：通用标准 工业环境中的抗扰度试验【Elec-tromagnetic compatibility(EMC)—Part 6-2:Generic standards—Immunity for industrial environ-ments]
3 术语和定义、缩略语和符号
下列术语和定义、缩略语和符号适用于本文件。3.1 一般术语和定义3.1.1
故障路径指示器 fault passage indicator；FPI
能够探测并指明故障所在位置（在FPI位置的上游或下游）和/或故障电流的方向（通常以负载电流为参考方向，即在一个放射状电网中，从高压/中压变压器流向中压馈线的末端）的装置。
注1：依据不同地区、不同探测能力以及不同探测故障种类，故障路径指示器有不同的命名：——故障探测器；——智能传感器；——故障电路指示器（FCI）；————短路指示器（SCD）；————接地故障指示器（EFD）；——试验点故障电路指示器；——综合型故障指示器。
注2：在本文件中，FPI的定义包含了上述所有术语以及相关性能。3.1.2
准确度等级 accuracy class
测量仪器仪表的分级，各级仪器仪表应符合有关不确定度的一组规范。
注：FPI或DSU的准确度等级指整个系统的准确度，即要参考整体链路（从输入到输出）：传感器、信号传输和CPIU
的准确度（包括由影响量带来的变化）。系统整体准确度的定义见GB/T14598.2—2011中B.1～B.4。【来源：GB/T 2900.77—2008，311-06-09】3.1.3
变电站 substation
电力系统的一部分，它集中在一个指定的地方，主要包括输电或配电线路开关及控制设备的终端及建筑物和变压器。通常包括电力系统安全和控制所需的设施（例如：保护装置）。
注1：根据含有变电站的系统的性质，可在变电站这个词前加上一个前缀来界定。例如：（一个输电系统的）输电变
电站、配电变电站、500 kV变电站、35 kV变电站。
GB/T 41135.1—2021
注2：一个完整的中压/低压配电变电站可能包含：——中压和低压馈线的继电保护装置；
——中压/低压（MV/LV）变压器及其自身保护装置；——FPI及其电流和/或电压传感器；
———通信设备，例如：调制解调器、路由器以及其他可以对开关、断路器和/或告警器进行远端操作的设备；——中压电网自动化的就地自动化设备，嵌入到使用FPI指示的匹配的智能电子设备中或DSU中进行工作。【来源：GB/T 2900.59—2008，605-01-01】3.1.4
配电单元 distribution substation unit；DSU
集成一个或多个设备/功能的装置，除了FPI的特定功能外，还能执行一些与故障探测不严格相关的（不属于故障探测的）附加功能（例如：远端通信/指令、开关控制或断路器控制、电网自动化和分布式电源的监测与控制等）。
注：一个DSU可由单个物理设备构成，该设备具有多个FPI或一个电子单元（该电子单元与单个或多个FPI信号
源相连）的功能。3.1.5
智能电子设备 intelligent electronic device；IED
包含一个或多个处理器，可接收来自外部源的数据，或向外部发送数据，或进行控制的装置（例如：电子多功能仪表、数字保护和控制器等）。
注：IED的定义也包含一些例如远端终端单元的设备，通常称为RTU。【来源：DL/Z860.2—2006，2.59】3.1.6
调理和指示单元 conditioning，processing and indicating unit；CPIU
在FPT/DSU中，负责将电压和/或传感器信号转换成故障指示信息的部分，无论传感器信号是否经过数字化处理。3.1.7
传感器 sensor
在输入处感知被测变量的影响，并在输出处产生相应的测量信号的功能单元。
注1：参考本文件，根据已有的相关规定和设备，传感器既可以是电压传感器也可以是电流传感器（例如：根据
GB/T 20840.2、GB/T 20840.3、GB/T 20840，4规定的电磁式互感器、组合式互感器以及根据GB/T 20840，7 和/或GB/T20840，8规定的电子式电流和/或电压互感器等）。虽然还未列入已有标准，但是传感器可以测量电压和/或电流，且将这些测量结果提供给 FPI电子单元，进行倍号调制和指示故障所在路径。在调制和指示的两个阶段，关于整个单元（FPI或DSU及其传感器，试验的输入到输出）的试验结果，FPI的整体准确度、敏感性和可靠性均宜被声明。同样地，也有其他物理方法用于故障探测，例如机械指示器（转子）和颜色翻转。注2：传感器既可以是单独的电流传感器和电压传感器，也可以是集成电压和电流传感于一体的传感器。此外，传
感器既可以是独立的部件，也可以是电缆终端中的部件（例如：缆线接头、配电柜支柱绝缘子等）。【来源：GB/T 2900.56—2008，351-32-39，有修改】3.1.8
穿心式电流传感器 cable type current sensor
没有自身一次导体和一次绝缘，可直接套装在导线或母线上使用的电流传感器。【来源：GB/T 2900.94—2015，3.7，有修改】3.1.9
剩余电流传感器 residual current sensor
仅用以变换剩余电流的单台电流传感器或三台电流传感器组成的电流传感器组。【来源：GB/T 2900.94—2015，3.15，有修改】
