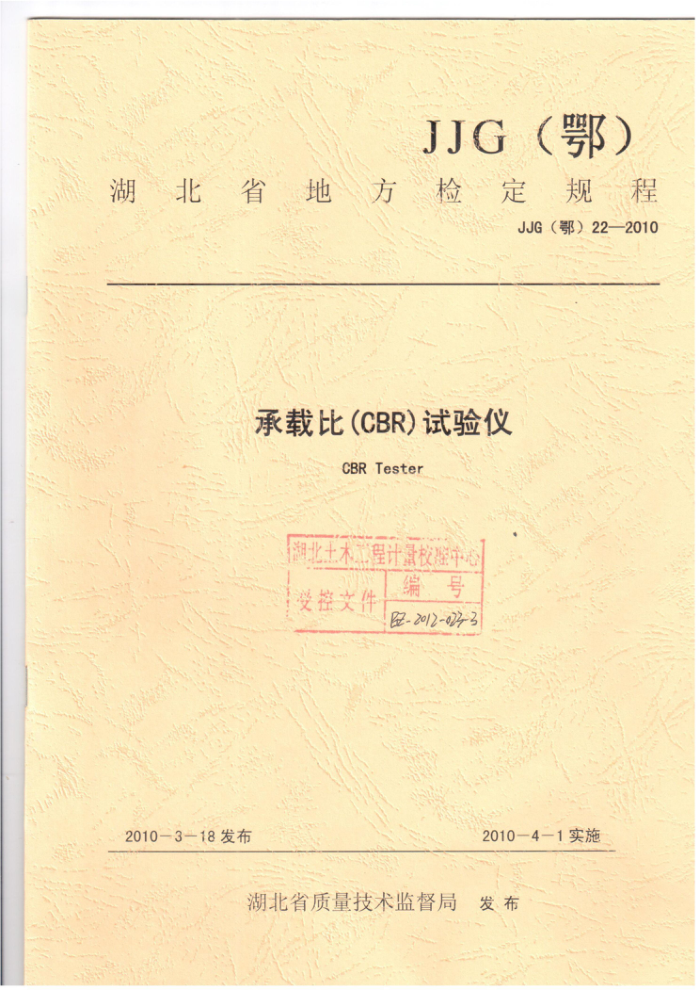

JJG（鄂）22—2010
承载比（CBR）试验仪计量检定规程
Verification RegulationforCBRTester
本规程经湖北省质量技术监督局2010年3月18日批准，并自2010年4 月1日起施行。
归口单位： 湖北省质量技术监督局主要起草单位： 湖北省公路局科研所参加起草单位：
湖北省建筑工程质量监督检验测试中心
本规程技术条文由起草单位负责解释 JJG（鄂）22—2010
本规程主要起草人：
麻青春（湖北省公路局科研所）
参加起草人：
陈煌 (湖北省公路局科研所) 屈煜伟（湖北省公路局科研所）毋刚 (湖北省公路局科研所) 曾劲松（湖北省建筑工程质量监督检验测试中心） JJG（鄂）22—2010
目录
1 范围 2 引用文献 3 概述 4 计量性能要求 5 通用技术条件 6 计量器具控制附件A CBR试验仪附件附件B CBR试验仪检定记录格式（一）附件C CBR试验仪（测力仪）检定记录格式（二）（续）附件D CBR试验仪检定证书内页格式
n
X
( JJG（鄂）22—2010
承载比（CBR）试验仪计量检定规程
1 范围
本规程适用于承载比（CBR）试验仪（以下简称CBR试验仪）的首次检定、后续检定
和使用中检验。
引用文献 JJG455-2000 《工作测力仪检定规程》 GB/T21043-2007 7《土工试验仪器应变控制式无侧限压缩仪》 JTG E40-2007 《公路土工试验规程》 在使用本规程时，应注意使用上述文献的现行有效版本。
2
3概述
CBR试验仪是土建工程中对土、路面基层等材料进行承载比试验的专用检测仪器。它主要由轴向加荷架、轴向位移测量装置（位移传感器或百分表）、测力仪（力传感器或测力环）、升降装置和附件等组成。按显示可分为数显式和指示表式两种。以指示表式为例，具体如图1所示。
图1CBR试验仪装置示意图 1一加荷架；2一测力环：3一贯入杆；4一百分表； 5一试件：6一升降台：7一蜗轮蜗杆箱：8一手动摇把
4
计量性能要求
4.1 测力仪 JJG（鄂）22—2010
4.1.1 回零误差：±0.5%。 4.1.2 示值误差：±1.0%。 4.1.3 重复性不超过1.0%。 4.2轴向位移误差
轴向位移测量装置宜采用百分表或位移传感器，其示值误差应不超过0.03mm。 4.3行程速率
在额定电压和空载状态下升降台上升速率为（1.1土0.1）mm/min。
5 通用技术条件
5.1 仪器应有铭牌，铭牌上应标明名称、规格型号、出厂编号和制造厂家。 5.2 仪器漆层或镀层应平整光滑、均匀和色调一致，不应有斑点、气泡、脱皮、起皱、 碰痕、刺伤以及锈蚀等。 6 计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验。
6.1检定条件 6.1.1环境条件
仪器应在温度（5～35）℃，相对湿度不大于85%的条件下进行检定。
周围环境应无影响检定的污染、振动、噪声、电磁等外界干扰。
6.1.2
6.1.3 工作电源的电压波动不超出额定电压的土10% 6.1.4 加荷条件 6.1.4.1 测力仪的安装应保证其主轴线和力标准器的加荷轴线重合。 6.1.4.2 测力仪的负荷支撑面和升降台表面应平滑，不得有锈蚀、擦伤和杂物。 6.2 检定设备 6.2.1 力标准器
根据被检测力仪的规格选用相应量程的标准测力仪，其准确度级别应优于0.3级。 6.2.2 电子秒表：准确度0.1s。 6.2.3 量块：准确度级别不低于四等。 6.2.4 高度卡尺：分度值0.02mm，量程（0~200）mm。 6.3 检定项目和检定方法
2 JJG（鄂）22—2010
6.3.1 检定项目见表1。
表1 检定项目
使用中检验
序号 1
首次检定
后续检定
检定项目外观
+ + *1 x + 十
+ + *1 + +
+ + *1 + + +
回零误差示值误差重复性
测力仪
2
轴向位移误差升降台上升速率
3 4 注：表中“十”表示需检项目，表中“”表示可不检项目，
+
*1表示当测力仪使用力值单位时为需检项目。 6.3.2检定方法 6.3.2.1外观
目测和手感检查，应符合5的要求。 6.3.2.2测力仪
a）测力仪检定 1）将测力仪安装调整成工作状态 2）对百分表式测力环，将其指示装置调至零点（或作为零点的起始位置）：对力传
感器，将其指示装置清零（或记录零负荷时指示装置的读数值）
3）对测力仪预加荷3次至额定负荷，每次额定负荷的保持时间为30s。然后卸除负荷，安全卸除后等待30s，检查示值的回零情况。加卸载荷应缓慢平稳，不得有冲击和超载（下同）。
4）测力仪的检定以测量下限为起点，其检定点间隔一般取额定负荷的10%～20%。检定点应大致均匀分布，宜取5～8个，但不得少于5个。
5）沿测力仪受力轴线按负荷递增顺序逐点进行检定，至各检定点保持稳定30秒后记录相应示值，直至额定负荷。该检定过程重复三次，每次检定前均应将示值装置调零（或记录作为零点的起始位置和读数值）
b）测力仪的有关技术指标按下列各式计算： 1）回零误差： JJG（鄂）22—2010
Z, Xg=X ×100%
(1)
XNi
式中：Z,—回零误差； X。——第j次测量未加载荷前测力仪指示装置读数值； X。，—一第j次测量卸除载荷后测力仪指示装置读数值； XN——第j次测量至额定负荷时测力仪指示装置读数值。
回零误差Z，取三次测量中绝对值最大的回零误差。 2）重复性：
E(X-X) R-XXx100%
(2)
X=
(3)
X
式中：R一示值重复性：
三次重复测量测力仪指示装置的平均值
X
第次测量测力仪指示装置的读数值：
X
次重复测量中测力仪指示装置的最大读数值
X
次重复测量中测力仪指示装置的最小读数值
3）示值误差对使用力值单位表示的测力仪，其示值误差按式（4）计算。
=X-F×100%
(4)
F
式中：F一施加的标准负荷值，N（kN或MN） 6.3.2.3轴向位移
用量块分别测量1.0mm、2.5mm、5.0mm、7.5mm、10.0mm、12.5mm等位移量，记录相应的输出值。测量过程重复三次。具体按式（5）和式（6）计算：
示值误差：
1
(5)
x, = x Xoi
3
/=)
