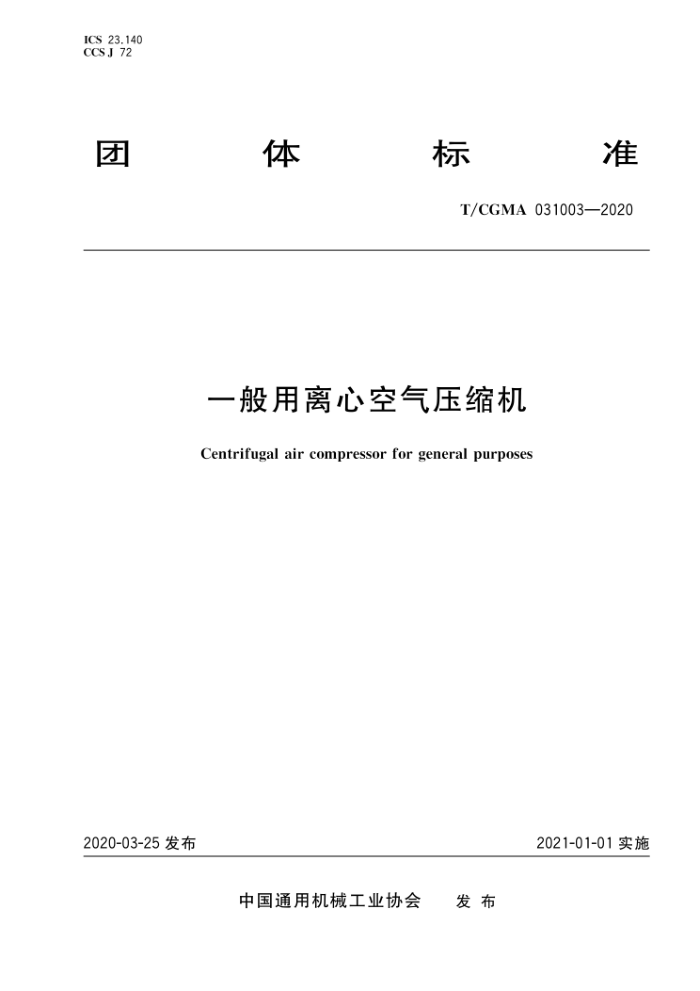

ICS 23.140 CCS J 72
体
标
准
团
T/CGMA031003—2020
一般用离心空气压缩机
Centrifugal air compressor for general purposes
2020-03-25发布
2021-01-01实施
发布
中国通用机械工业协会 T/CGMA031003—2020
前言
本标准接照GB/个1.1一2009给出的规则起草。 本标准由中国通用机械工业协会压缩机分会和风机分会提出。 本标准由中国通用机械工业协会归口。 本标准负责起草单位：合肥通用机械研究院有限公司、上海英格索兰压缩机有限公司、阿特拉斯
科普柯（上海）贸易有限公司、钛灵特压缩机无锡有限公司、江苏杰尔科技股份有限公司、上海电气鼓风机厂有限公司、山东省章丘鼓风机股份有限公司、鞍山钢峰风机有限责任公司、固耐重工（苏州）有限公司、山东豪迈机械制造有限公司、南京磁谷科技有限公司。
本标参加起草单位：复盛易利达（上海）压缩机有限公司、IHI寿力压缩技术（苏州）有限公司、 江苏金通灵流体机械科技股份有限公司、西安陕鼓动力股份有限公司、安徽虎渡科达流体机械有限公司、中国航发哈尔滨东安发动机有限公司、泉州市华德机电设备有限公司、宁波德曼压缩机有限公司、 上海斯可络压缩机有限公司、南通大通宝富风机有限公司、江苏新凯晟机械设备有限公司。
本标惟主要起草人：胡四兵、朱晓农、孙晓明、陈放、林丽华、朱维言、李蒙蒙、殷捷、褚毅、张成兵、 曹萍、唐伟、谷传纲、张杰民、舒信伟、林英哲、包金哲、刘飞、同龙寅、穆玉航、冯海博、曹火光、倪奇峰、 冯晨远、许真、李付宝、李宁、金国锋、高宝华、黄俊锋、杨明发、张晓燕、孙统超、重友、邱娟、金巍， T/CGMA031003—2020
一般用离心空气压缩机
1范围
本标准规定了一般空气动力站配套使用的电动机拖动多轴整体齿轮增速离心空气压缩机（以下简
称“压缩机”)的基本参数、要求、试验方法、检验规则、标志、包装和贮存。
本标准适用于驱动功率在270kW以上，额定排气压力为0.2MPa～1.3MPa的压缩机。其他用于压缩空气站电力驱动的压缩机可参考使用。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150（所有部分）压力容器 GB/T151热交换器 GB/T 191 包装储运图示标志 GB/T2624.1J 用安装在圆形截面管道中的差压装置测量满管流体流量 第1部分：一般原理和
要求
GB/T 2624.2 用安装在圆形截面管道中的差压装置测量满管流体流量 第2部分：孔板 GB/T 2624.3 用安装在圆形裁面管道中的差压装置测量满管流体流量 第3部分：喷嘴和文丘里
喷嘴
GB/T 2888 风机和罗茨风机噪声测量方法 GB/T 3480.5 直齿轮和斜齿轮承载能力计算第5部分：材料的强度和质量 GB/T4975一2018容积式压缩机术语总则 GB/T5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 9239.1 机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验 GB/T10095.2—2008 圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T 11348.1 旋转机械转轴径向振动的测量和评定第1部分：总则 GB/T 11348.3 机械振动在旋转轴上测量评价机器的振动第3部分：耦合的工业机器 GB/T 13306 标牌 GB/T14295 空气过滤器 GB/T 15487 容积式压缩机流量测量方法 GB22207—2008 容积式空气压缩机安全要求 JB/T2977—2005 工业通风机、透平鼓风机和压缩机名词术语 JB/T3165 离心和轴流式鼓风机和压缩机热力性能试验 JB/T 4385.1 锤上自由锻件通用技术条件 JB/T6443.1—2006 石油、化学和气体工业用轴流、离心压缩机及膨胀机-压缩机第1部分：一
般要求
JB/T 6444 风机包装通用技术条件 JB/T6887 风机用铸铁件技术条件
1 T/CGMA031003—2020
JB/T6888 风机用铸钢件技术条件 JB/T7663.2—2007 容积式压缩机 涂装技术条件 NB/T47006 铝制板翅式热交换器 NB/T 47013.2 承压设备无损检测 第2部分：射线检测 NB/T 47013.3 承压设备无损检测 第3部分：超声检测 NB/T 47013.4 承压设备无损检测 第4部分：磁粉检测 NB/T 47013.5 承压设备无损检测 第5部分：渗透检测 TSG 21 周定式压力容器安全技术监赛规程
3术语和定义
GB/T4975—2018、JB/T2977—2005、JB/T6443.1—2006界定的以及下列术语和定义适用于本文件。 3.1
际准欢密stamdlardumdicn 大气压力为0.1013MPa（结对压力），温度为0℃，相对湿度为0%时的空气状态。
3.2
额定远行工况 rated operatimng comdlttfon 压缩机设计或合同约定的运行工况。
3.3
颜定性能 ratfmgpertormnamce 对应于额定运行工况下的压缩机性能（压缩机铭牌上所示性能或买卖合同中所要求的性能）。
3.4
喜积流量 fnlet volurne flew 经压缩机压缩并排出的气体，在标准排气位置的实际容积流量，换算到标准吸气位置的滞止温度、
滞止压力及组分的值。 3.5
主机bare cemtritfugall tr compressor 由完成压缩功能的叶轮和同定元件组成的压缩机主体部件。不包括驱动电动机及其他辅助设备，
3.6
压维机机组 packagedl cemtrtfmgall atr comnpressor 包含主机与电动机等主要部件，传动装置、辅助和附属设备及完成全部管线和接线的压缩机。
3.7
标准排气位置 stamdardl dlfsclharge poimt 压缩机上认为有代表性的排气位置，此位置随压缩机结构和安装方式而变化。 ［GB/T4975—2018，定义2.6] 注1：主机的标准排气位置在排气法兰处。 注2：机组的标准排气位置在终端出口处。
3.8
标准吸气位置standand imlet point 压缩机上认为有代表性的吸气位置，此位置随压缩机结构和安装方式而变化。 _GB/T49752018，定义2.5 注1：主机的标准吸气位置在一级进气法兰处。 注2：机组的标准吸气位暨在空气首先进人空气滤清器的人口处。 2 T/CGMA0310032020
3.9
机组容积流量 volume flow rate of packaged compressor 在压缩机机组标准排气位置的实际容积流量，换算到标准吸气位置的潜止温度、潜止压力及组分
的值。 3.10
机组功率impnt power of packaged compressor 主电机以及由压缩机轴或单独电机驱动的辅助或附属设备，在额定供电条件下输人功率总和，输人
功率中已应计人机组内所有装置的影响。
注1：附属设各不包指油泵、冷却风扇，整体式压缩机空气干燥器等。 注2：额定供电条件指相数、电压、额率和电流等。
3,11
机组比功率 specific energy requirements of a packaged compressor 机输人比功率inputspecificpower 压缩机机组功率与机组容积流量之比值。
3.12
远程 remote 相对就地装置，位于远离压缩机或控制台，一般在控制室内。 注：修改JB/T6443.1—2006，定义1.5.38。
3.13
暖报 surge 压缩机在低容积流量时的不稳定现象。
要求
4
4.1 总则 4.1.1 压缩机应符合本标准的规定，并安照经过规定程序批准的图样及技术文件制造 4.1.2压缩机出厂时应附有产品质量合格证明的文件，含有相应的出厂检验记录、额定性能及特性数据（曲线）。压缩机压力（或压比）曲线应通过测量压缩机进口法兰与末级出口处的压差计算得到。用户和制造厂应对进口过滤器、后冷却器、止回阀和附属管路压降达成一致。 4.1.3 压缩机的设计和构成应确保在照压缩机制造厂规定进行必要保养的情况下，使用寿命不低于 20年。 4.1。4压缩机制造厂应进行压缩机转子动力学和轴向推力的计算分析，计算分析结果可根据订货协议的约定作为随机资料提供给压缩机的用户。 4.1.5压缩机机组额定排气压力、公称容积流量及配用电动机功率应符合表1的规定。 4.1.6 压缩机机组在规定工况下的机组比功率应不大于表2的规定。
表1 公称客积流量
额定排气压力/MPa 0.7
驱动电动机额定功率/kW
1.25
0.5
0.8
1.0
0.3
公称容积流量/（m*/min） 45
50 55
40 45
280 315
60 70
35 40
30 35
50
3 T/CGMA031003—2020
1 (续)
额定排气压力/MPa 0.7
驱动电动机额定功率/k9
0.3
1.25
0.5
0.8
1.0
公称容积流量/（m/min） 55
60 70 75 85 95 110 125 140 160 180 205 230 260 295 330 370 4.15 4.70 525 580
355 400 450 500 560 630 710 800 900 1. 000 1120 1 250 1 400 1. 600 1. 800 2 000 2 250 2 550 2 850 3 150
75 85 95 105 120 140 160 180 200 220 260 290 325 370 4.20 465 525 595 665 730
45 50 60 65 70 85 95 110 1.20 1.35 1.55 1.75 200 225 255 280 315 360 4.00 445
50 55 65 70 80 95 105 120 135 150 175 195 220 250 280 310 350 400 44.5 490
40 45 50 60 65 75 85 95 110 120 140 155 175 200 225 250 285 320 360 395
60 70 80 90 100 115 130 145 160 185 210 235 270 300 335 375 425 480 530
表2 机组比功率
额定排气压力/MPa 0.7
驱动电动机额定功率/kW
0.5
0.8
1.0
1.25
0.3
机组比功率/[kW/（m/min)]
7.59 7.30 7.00
4.61 4.43 4.25
6.38 6.13 5.89
6.84 6.58 6.32
8.51 8.18 7.85
280~560 630~1 000 1120~3150
5.82 5.60 5.37
当额定排气压力值未在表2列出时，机组比功率规定值按式（1）计算：
ev=evo X In(10 Xp+1)
8008000000(1)
0 0 0 0 o 0 a ± 0 4 0 0
In(10×p。+1)
4.
