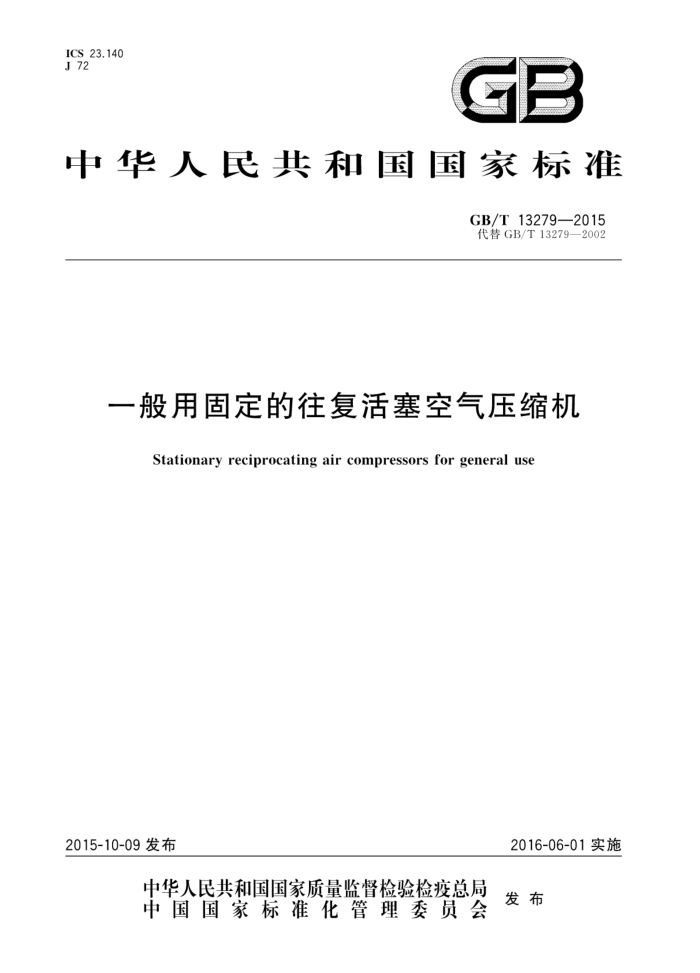

ICS 23.140 J 72
GB
中华人民共和国国家标准
GB/T13279—2015 代替GB/T13279—2002
一般用固定的往复活塞空气压缩机
Stationary reciprocating air compressors for general use
2016-06-01实施
2015-10-09发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T13279—2015
目 次
前言
范围规范性引用文件
1
2
3 型号与基本参数
要求试验方法检验规则标志、包装及贮存·
4 5
6 GB/T13279—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T13279一2002《一般用固定的往复活塞空气压缩机》。 本标准与GB/T13279一2002相比，除编辑性修改外主要技术变化如下：
调整了常用机型0.7MPa(0.8MPa)压力挡空压机的性能参数（见表1和表4，2002年版的表1 和表4）；增加了整机设计寿命的要求（见4.3）；增加了整机性能（机组输人比功率）的要求（见4.5）；提高和细化了90kW功率以下产品的噪声指标（见表5，2002年版的表5）；提高了产品清洁度和有关易损件更换期的要求（见表5和表7，2002年版的表5和表7）；增加了机身、曲轴等主要零部件材料及制造要求（见4.14)；试验方法新增流量测量按GB/T15487的规定（见5.1）；新增机组输人比功率测定按GB19153的规定（见5.2）删除“出厂试验噪声测量允许采用GB/T7022规定的简易法”条款（见2002年版的5.2）；删除检验规则中抽样检验项及其内容（见2002年版的6.1和6.4）；修改了出产检验的试验时间，由原2h以上改为1h以上（见6.3，2002年版的6.3）。
本标准由中国机械工业联合会提出本标准由全国压缩机标准化技术委员会（SAC/TC145）归口。 本标准起草单位：合肥通用机械研究院、南京压缩机股份有限公司、浙江开山压缩机股份有限公司、
浙江红五环机械股份有限公司、力达（中国）机电有限公司、复盛实业（上海）有限公司。
本标准主要起草人：陈放、任芳、金宏春、姚春赞、朱建国、蒋建江、黄志强、陈圣坤本标准所代替标准的历次版本发布情况为：
GB/T13279—1991GB/T13279—2002; GB 7787—1987。
I GB/T13279—2015
一般用固定的往复活塞空气压缩机
1范围
本标准规定了一般用固定的往复活塞空气压缩机（以下简称“空压机”)的型号与基本参数、要求、试
验方法、检验规则和标志、包装及贮存等要求。
本标准适用于驱动电动机功率为18.5kW～560kW、额定排气压力为0.7MPa～1.25MPa的空压机。
额定排气压力小于0.7MPa的空压机可参照本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件，
GB150（所有部分）压力容器 GB/T 3853 容积式压缩机验收试验 GB/T 4980 容积式压缩机噪声的测定 GB/T5330一2003工业用金属丝编织方孔筛网 GB/T 7777 容积式压缩机机械振动测量与评价 GB 10892 固定的空气压缩机安全规则和操作规程 GB/T13306 标牌 GB/T 15487 容积式压缩机流量测量方法 GB19153—2009 容积式空气压缩机能效限定值及能效等级 GB 22207 容积式空气压缩机安全要求 JB/T 2589 容积式压缩机 型号编制方法 JB/T 6441 压缩机用安全阀 JB/T 7240 一般用往复活塞压缩机主要零部件技术条件 JB/T7663.1 容积式压缩机包装技术条件 JB/T 8867 固定的往复活塞空气压缩机储气罐 TSG R0004 固定式压力容器安全技术监察规程
3 型号与基本参数
3.1 空压机的型号编制应按JB/T2589的规定。 3.2 空压机的额定排气压力、公称容积流量及配用的驱动电动机功率应符合表1的规定。 3.3 当空压机在规定工况下的容积流量恒大于表1的规定值时，允许选取表2中的值，作为公称容积流量。
1 GB/T 13279—2015
表 1 额定排气压力/MPa
驱动电动机功率/
1.0
0.7 (0.8)
1.25
kw 18.5 22 30 37 45 55 63 75 90 110 132 160 200 250 315 355 400 450 500 560 注1：括号内为0.8MPa排气压力时的值，带*号的为气缸内无油润滑（无油）或风冷空压机的值注2：90kW及以上的空压机，容积流量不再细分水冷、风冷或有油、无油机型的区别
公称容积流量/（m/min）
3.0 * 2.7 (2.8 * 2.5) 3.6 * 3.2 (3.4 * 3.0) 4.8 * 4.2 (4.5 * 4.0) 6.0 * 5.5 (5.6 * 5.2) 7.1 * 6.3 (6.7 * 6.0) 10 * 9.0 (9.0 * 8.0) 11 * 10 (10 * 9.5) 13 * 12 (12 * 11)
2.5 * 2.2 3.0 * 2.6 4.0 * 3.6 5.0 * 4.5 6.0 * 5.3 8.0 * 7.1 9.0 * 8.0 10 * 9.5
2.2 * 2.0 2.6 * 2.4 3.4 * 3.2 4.2 * 4.0 5.0 * 4.6 6.7 * 6.0 8.0 * 7.1 9.0 * 8.5
16 (15) 20 (18) 22 (20) 28 (26) 35 (32) 42 (40) 56 (53) 63 (60) 71 (67) 80 (75) 90 (85) 100 (95)
13 15 18 22 28 34 45 50 56 63 71 80
11 13 16 20 25 30 40 45 50 56 63 71
表 2
公称容积流量/（m*/min）
2.5 2.6 2.8 3.0
2.0 3.6 6.3 12 22 40 71 2
2.1 3.8 6.7 13 24 42 75
2.2
2.4
3.2
3.4
4.0 4.2 4.5 4.8 5.0 5.3 5.6 6.0 7.1
7.5 15 26 48 85
8.5 17 30 53 95
9.5 19 34 60 105
10 20 36 63 110
11 21 38 67 120
8.0 16 28 50 90
9.0 18 32 56 100
14 25 45 80 GB/T13279—2015
4要求
4.1 空压机应符合本标准的要求并按经规定程序批准的图样及技术文件制造 4.2 空压机的规定工况为：
a） 吸气压力：0.1MPa（绝压）； b) 吸气温度：20℃； c) 吸气相对湿度：0； d) 水冷空压机冷却水进水温度：15℃； e) 水冷空压机压缩每立方米空气所需的冷却水量：按表3规定，单位为升每立方米（L/m"）； f) 风冷空压机冷却空气温度：为吸气温度20℃时相应所处的环境温度，单位为摄氏度（℃）； g） 排气压力：按表1规定，单位为兆帕（MPa）； h） 转速：按产品技术文件规定，单位为转每分（r/min）。
表3
1.25 3.5
1.0 3.0
额定排气压力/MP：
0.7 (0.8)
规定工况下的冷却水量/（L/m）
2.5
注：当空压机在非规定工况下运行时，其冷却水量将随进水温度的变化而变化
4.3空压机整机设计寿命应不低于20年。 4.4 空压机在规定工况下的实际容积流量应不低于公称容积流量的95%。 4.5空压机主机在规定工况下的比功率应不大于表4的规定，空压机机组在规定工况下的机组输入比功率应不大于GB19153一2009规定的3级指标 4.6空压机噪声声功率级、润滑油总消耗量及清洁度应不大于表5的规定。 4.7空压机一级吸气温度不宜超过40℃，水冷空压机冷却水进水温度不宜超过35℃。 4.8有油空压机，每级压缩后的排气温度不应超过180℃；使用合成润滑油的空压机或无油空压机，则不应超过200℃。空压机机身或曲轴箱内的润滑油温度，水冷空压机不应超过70℃，风冷空压机不应超过80℃。 4.9润滑油压力系统中应设全流量过滤器和油压指示仪表。油过滤器精度至少为0.08mm。润滑油压力应不低于0.1MPa并可调，润滑系统能承受的压力应不低于0.4MPa。 4.10空压机每一压缩级后应设安全阀，安全阀应能保证系统中的受压元件所受压力不超过其最大工作压力的1.1倍或加0.1MPa（两者取大值）。安全阀应符合JB/T6441及TSGR0004的有关规定。 4.11空压机的储气罐应符合JB/T8867的规定，其他钢制压力容器应符合GB150及TSGR0004的有关规定。 4.12空压机应设自动调节系统，该系统应能根据储气罐中气体压力的改变自动调节容积流量和功率，减少容积流量时，应保证降低空压机所需功率。 4.13 3空压机的气路、水路、油路的联结应保证密封，不应互相渗漏和外泄。
3
