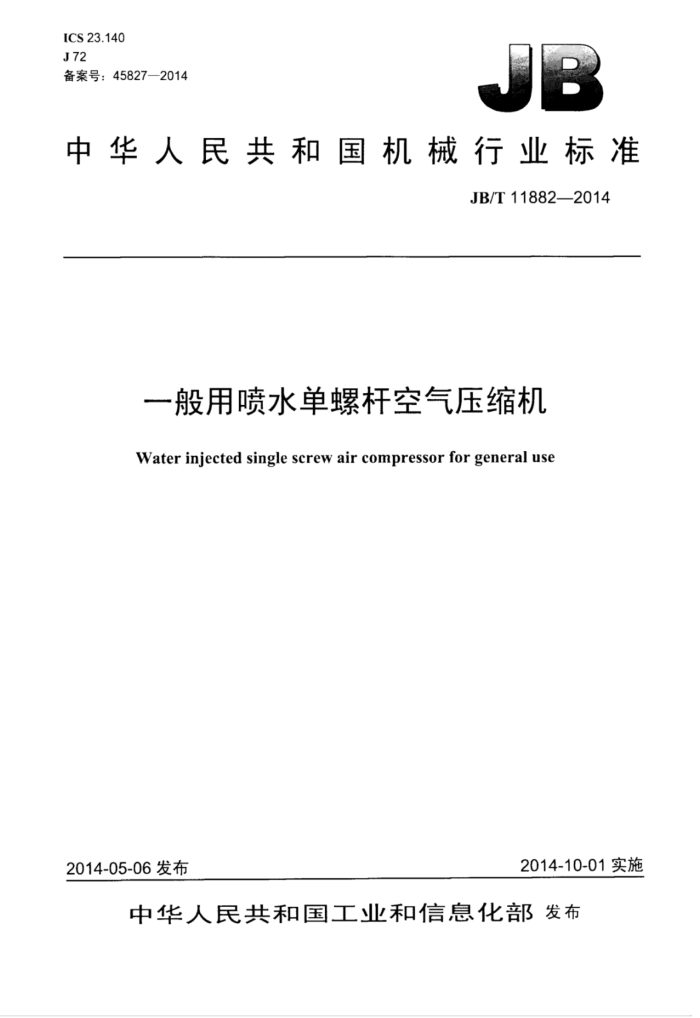

ICS 23.140 J72 备案号：45827—2014
中华人民共和国机械行业标准
JB/T11882—2014
一般用喷水单螺杆空气压缩机 Water injected single screw air compressor for general use
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
一般用喷水单螺杆空气压缩机
JB/T11882—2014
*
机械工业山版社出版发行北京市百万庄人街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23T字 2014年10刀第1版第1次印刷
定价：15.00元
*
书号：15111·12144 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11882—2014
目 次
前盲
范围
1 2
规范性引用文件 3术语和定义 4型号和基本参数 5 要求...
试验方法... 7 检验规则 7.1 检验类型. 7.2 型式检验. 7.3 能效检验， 7.4 出厂检验， 8标志、包装和必存，附录A（规范性附录）允许偏心距图A.1允许偏心距. 表1性能参数（一）表2性能参数（二）表3冷却水用量. 表4性能参数（三）表 5 性能参数（四）表6 清洁度值
6 JB/T118822014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械T业联合会提出。 本标准由全国压缩机标准化委员会（SAC/TC145）归口。 本标准负责起草单位：上海佳力十机械有限公司、广东正力精密机械有限公司、浙江杰能压缩设备
有限公司。
本标准参加起草单位：上海飞和压缩机制造有限公司、深圳振华亚普精密机械有限公司。 本标准主要起草人：朱孟君、查谦、许贵清、梁锋、徐道敏、郑孟克、郑晓纯、章根国。 本标准为首次发布。
1I JB/T118822014
一般用喷水单螺杆空气压缩机
1范围
本标准规定了一般用喷水单螺杆空气压缩机（以下简称“单螺杆空压机”）的术语和定义、型号、 基本参数、要求、试验方法、检验规则、标志、包装和存。
本标准适用于驱动电动机功率为7.5kW～250kW、额定排气压力为0.4MPa、0.7（0.8） MPa、 1.0MPa的一般用固定及其改装的移动单螺杆空压机。
其他压力等级的单螺杆空压机可参照本标准执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150（所有部分）压力容器 GB 151 管壳式换热器 GB/T 1176 铸造铜及铜合金 GB/T 2100 - 一般用途耐蚀钢铸件 GB/T 3853- 1998 3容积式压缩机验收试验 GB/T 4975 容积式压缩机术语总则 GB/T 4980 容积式压缩机噪声的测定 GB/T 5330 .T业用金属丝编织方孔筛网 GB 5749 生活饮用水卫生标准 GB/T 6388 运输包装收发货标志 GB/T 7777 容积式压缩机机械振动测量与评价 GB/T 12243 弹簧直接载荷式安全阀 GB/T 13306 标牌 GB/T 15487 容积式压缩机流量测量方法 GB 19153 容积式空气压缩机能效限定值及能效等级 GB22207 容积式空气压缩机安全要求 JB/T 2589 容积式压缩机型号编制方法 JB/T 3771 移动式压缩机底盘技术条件 JB/T7662 容积式压缩机术语回转压缩机 JB/T7663.1 容积式压缩机包装技术条件 TSGR0004 固定式压力容器安全技术监察规程
3术语和定义
GB/T4975及JB/T7662界定的术语和定义适用汀本文件。
1 JB/T11882—2014
4 型号和基本参数
4.1 单螺杆空压机的型号编制应符合JB/T2589的规定 4.2 单螺杆空压机的驱动电动机功率、额定排气压力、 公称容积流量等基本参数应符合表1的规定 4.3 单螺杆空压机在规定工况下的容积流量恒大丁表1的规定值时，允许选取表2中的值，作为公称容积流量。
表 1 性能参数（一）
额定排气压力 MPa
驱动电动机功率
0.4
0.7 (0.8) 公称容积流量 m/min 水冷
1.0
kw 7.5 11 15 18.5 22 30 37 45 55 (63) 75 90 110 132 160 200 250 注1：表中驱动电动机功率值为电动机服务系数为1.0时的功率值。 注2：风冷机风扇不由主电动机驱动时，3 公称容积流量按水冷机参数选取。 注3：括号内驱动电动机功率值为非优先选用值
水冷 1.47 2.1 2.94 3.67 4.41 6.09 7.56 9.1 11.5 13.1 15.7 18.9 24.1 28.3 34.6 45.1 56.7
风冷 1.36 1.03 (0.97) 0.97 (0.92) 1.99
风冷
水冷 0.85 1.25 1.75 2.15 2.60 3.55 4.40 5.30 6.70 7.70 9.10 11.0 13.5 16.5 20.0 26.0 32.5
风冷 0.80 1.20 1.65 2.05 2.50 3.40 4.20 5.10 6.40 7.30 8.70 10.5 13.0 15.5 19.0 24.0 30.0
1.49 (1.44) 1.44 (1.39) 2.21 (2.06) 2.06 (1.95)
2.83 3.57 2.72 (2.57) 2.57 (2.42) 4.3
3.3 (3.09) 3.1 (2.93)
5.88 4.53 (4.22) 4.27 (4.01)
5.56 (5.2) 5.25 (4.94)
7.24 8.8 6.79 (6.33) 6.43 (5.97) 11
8.85 (7.93) 8.24 (7.62)
12.6 9.78 (9.16) 9.37 (8.75) 15.2 11.84 (10.8) 11.2 (10.3) 17.8
13.9 (12.8) 13.3 (12.3) 17.5 (16.4) 16.9 (15.4) 21.1 (19.5) 20 (23.4)
23.1 27.3 33.6 25.7 (23.6) 24.7 (22.6)
33.4 (30.3) 32.4 (29.3) 42.2 (38.1) 40.1 (36.5)
43 54.6
表2 性能参数（二）公称容积流量 m'/min 0.93
0.80 1.18 1.90 2.8 4.5 7.5 14
0.85 1.20 2.0 2.9 4.8 8.0 15
0.90 1.25 2.1 3.0 5.0 8.5 16
0.95 1.40 2.3 3.4 5.6 9.5 18
0.97 1.50 2.4 3.6 6.0 10 19
1.00 1.60 2.5 3.8 6.3 11 20
1.05 1.70 2.6 4.0 6.7 12 21
1.12 1.80 2.7 4.2 7.1 13 22
1.32 2.2 3.2 5.3 9.0 17
2 JB/T11882---2014
表2 性能参数（二） （续）
公称容积流量 m/min
23 34 56
24 36 60
25 38 63
26 40 67
27 42 71
28 45 75
29 48
30 50
32 53
5 要求 5.1 单螺杆空压机应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。 5.2单螺杆空压机的规定T.况为：
a）吸气压力：0.1MPa（绝压)； b）吸气温度：20℃； c）吸气相对湿度：O； d）水冷单螺杆空压机冷却水进水温度：15℃： e）水冷单螺杆空压机水冷却器冷却水量：按表3规定，单位为升每立方米（L/m3)： f）风冷单螺杆空压机冷却空气温度：为吸气温度20℃时相应所处的环境温度，单位为摄氏度（℃）： g）排气压力：按表1规定，单位为兆帕（MPa)； h）转速：产品技术文件规定的额定转速，单位.为转每分（r/min）。
表3冷却水用量
额定排气压力MPa 规定.工况下冷却水量L/m
0.4 3.2
0.7 (0.8)
1.0 4.8
4.0
5.3 单螺杆空压机主机的设计使用寿命应不低于20年。 5.4 单螺杆空压机在规定工况下的实际容积流量应不低于公称容积流量的95%。 5.5 单螺杆空压机在规定工况下的比功率、噪声声功率级应不大于表4的规定。 5.6 单螺杆空压机在规定工况下的机组输入比功率应不大于表5的规定。 5.7 单螺杆空压机的振动烈度应符合GB/T7777的规定。 5.8单螺杆空压机安全要求应符合GB22207的规定。 5.9 当吸气温度为40℃、冷却水进水温度小予或等于30℃及排气压力为额定排气压力时，排气温度应不超过70℃。 5.10 单螺杆空压机的吸气口应设置空气滤清器。 5.11 单螺杆空压机应装设止回阀和最小压力阀，动作应灵敏、可靠。 5.12 单螺杆空压机应设置安全阀，动作应灵敏、可靠，并应符合GB/T12243和TSGR0004中的规定。 5.13 单螺杆空压机应设有容积流量白动调节装置，以满足用户对流量变化的要求。 5.14 单螺杆空压机的喷水系统要求：
a）应在喷水管路设置水过滤器，其过滤精度应不低于25μm； b）应在喷水管路上设置低温保护装置和缺水保护装置： c）喷水系统用水应符合GB5749的规定，并应经软化处理至硬度20mg/L（以CaCO，计）以下； d）喷水系统应具备自动补水换水功能： e）喷水系统与水接触的零部件均应耐腐蚀。
5.15单螺杆空压机与水接触的零部件应耐腐蚀。油润滑轴承应采用可靠的隔离装置，以确保系统不受污染。 5.16单螺杆空压机的气路和水路系统应连接可靠，不应有相互渗漏和外泄现象。
3 JB/T11882—2014
表4 性能参数（三）
噪声声功率级 dB (A)
驱动电动机功率
额定排气压力MPa
1.0
因定式
移动式
0.4
0.7 (0.8) 比功率kW/（m/min）
光罩式
全罩式
kw 水冷 风冷 水冷 风冷 水冷 风冷 水冷 风冷 水冷 风冷 风冷 7.5 5.3 5.5 7.1(7.6)
8.4 8.8 90 95 93 100
7.4(7.9)
11 15 18.5 22 37 45 55 (63) 75 90 110 132 4.7 4.9 6.2(6.7) 6.5(7.0) 7.7 8.1 100 107 110 117 119 160 250
112
5.1 5.3 6.7(7.2) 7.1(7.6) 8.2 8.6 93 100 103 110
30 5.0 5.2 6.5 (7) 6.9(7.4) 8.0 8.4 95 102 105 112 114
5.1 6.4(6.9) 6.7(7.2) 7.9 8.3 97 104 107 114 116
4.9
200 4.5 4.7 6.0(6.5) 6.3:6.8) 7.5 7.9 104 111 114 121 123
表5 性能参数（四）
驱动电动机功率 kw 7.5 11 15 18.5 22 30 37 45 55 (63) 75 90 110 132 160 200 250
额定排气压力 MPa
0.7 (0.8)
1.0
0.4
机红输入比功率 kW/ (m/min)
水冷 8.7 (9.2) 8.2 (8.7)
风冷 9.2 (9.7) 8.7 (9.2)
水冷 6.5 6.2
风冷 7.0 6.7
水冷 10.6 10.0
风冷 11.1 10.5
6.0
6.4
9.7
10.2
7.8 (8.2)
8.3 (8.7)
5.8
6.2
9.3
9.8
7.5 (8.0)
7.8 (8.3)
5.6
6.0
9.0
9.5
7.2 (7.6)
7.6 (8.0)
5.5
5.9
8.9
9.4
6.9 (7.3)
7.3 (7.7)
4
