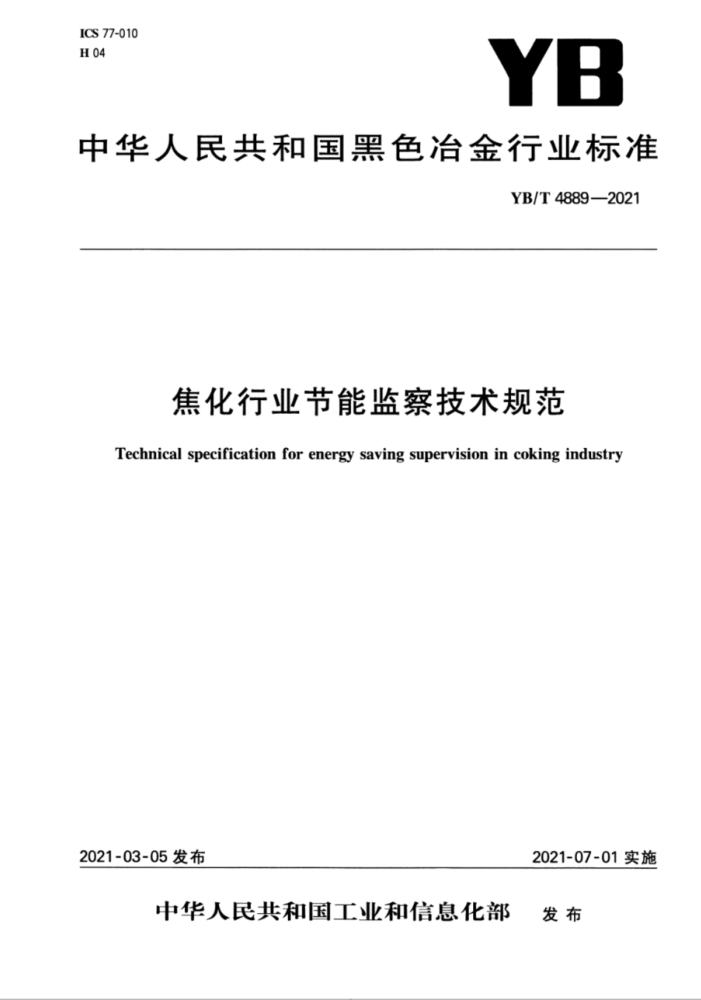

ICS 77-010 H 04
YB
中华人民共和国黑色冶金行业标准
YB/T 4889—2021
焦化行业节能监察技术规范
Technical specification for energy saving supervision in coking industry
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部 发布 YB/T4889—2021
次
目
I
前言范围· 2规范性引用文件 3术语和定义
1
监察对象与边界 5监察内容及方法 6监察程序. 附录A(规范性) 焦化企业能耗达标情况表附录B(资料性) 企业自查报告模板附录C(资料性) 被监察企业记录参考表附录D(资料性) 节能监察报告模板· 附录E(资料性) 节能监察工作流程图参考文献
4
.
2
9
13 14 15 19 20 21 YB/T4889---2021
前 言
本文件按照GB/T1.1-2020标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183）归口。 本文件起草单位：山东省标准化研究院、冶金工业信息标准研究院、中国炼焦行业协会、潍坊特钢集
团有限公司、永锋集团有限公司。
本文件主要起草人：孙玉亭、张龙强、高鹏、仇金辉、张旭、王姜维、张洪峰、张海文、曹红彬、吴文强、 任江涛、赵晶晶、宋文月。
I YB/T4889—2021
焦化行业节能监察技术规范
1范围
本文件规定了焦化行业开展节能监察的术语和定义、监察对象与边界、监察内容及方法、监察程序本文件适用于指导节能监察机构对常规焦炉生产企业实施节能监察，其他炉型生产企业的节能监察
活动可参考本文件执行，也可用于以上企业进行节能自查。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2589 综合能耗计算通则 GB/T13234用能单位节能量计算方法 GB17167用能单位能源计量器具配备和管理通则 GB21342 焦炭单位产品能源消耗限额 GB/T21368 钢铁企业能源计量器具配备和管理要求 GB/T23331 能源管理体系要求 GB/T32041 焦化行业能源管理体系实施指南
3 术语和定义
下列术语和定义适用于本文件。
3. 1
焦化行业节能监察 energy saving supervision in coking industry 依法开展节能监察的机构对焦化企业及其节能服务机构执行节能有关法律法规和标准情况进行监
督检查的行为。
4监察对象与边界
4.1监察对象
以常规焦炉（包括顶装和捣固侧装）生产焦炭等产品的企业。 4.2 监察边界
以原料（洗精煤）、能源及耗能工质的输入为起点，以终产品焦炭、焦炉煤气及副产品焦油、粗苯、蒸汽的输出为终点，包括生产系统（备煤工段、炼焦工段和煤气回收与净化工段等）和辅助生产系统（生产管理及调度指挥系统、机修、化验、计量、环保等）。不包括洗煤、焦油深加工、苯精制、焦炉煤气资源化利用以及附属生产系统（食堂、保健站、休息室等）。
1 YB/T4889-2021
5监察内容及方法
5.1企业热行单位产品能耗限数标准情况 5.1.1黛案内容
企业年度产品产量、原料投人量，能源使用量（食各工段能源消耗实物量、折标量），主要耗能工质折标系数取值情况，单位产品能耗限额标准达标情况 5.1.2监察方法 5.1.2.1掌撼基本情况
遥过套资料、座谈交流、现场勤查等方式，全面了解企业生产规模，能源消耗，产品生产工艺技术流程、主婴生产工序及装备、主要用能设备（装贷）规格型号和运行状态等情况。
依据GB17167.GB/T21368等标准，核查企业进出用能单位、进出主要次级用能单位、主要用能设备三个层级的能源计量器具（如电能表，衡器，流量表等）配登、检定使用及管理状况，以及能源消费统计状况，现场抽查企业腹源计器具配备及管理实际情况，确定被监察企业能源计量统计数据是否足以支禁产品能耗指标的准确核算。 5.1.2.2收集核算数据
核查能源输人、输出情况。按照GB21342确定的能源统计范，核算主要工序电力，热力、煤炭、天然气、油类等能源的购人发票、外供能源开票记录，核算企业年度输人能源种类及数爱、输出能源种类及数量及回收的能源种类及数量。
核查企业能谢使用情况。核套企业统计核查年度各生产车间能源清耗统计年报和1月12月的月报表，并视月报情况可抽查某月份1d3d的能源统计愿始记录，确定原始记录信息是否来源于能源计盘器具采集数据。根据GB/T2589，GB21342相关要求，核算企业年度各类能源消耗的实物量及折标摄、综合能源消费量、相关工序能耗等能耗数据指标。
核查企业产品生产情况。核变企业绕计核查年度生产统计年报和月报，随机抽查至少一个月生产统计日报，核实年度合格产品产量，确定产品产爱统计数据的真实性、完性。 5.1.2.3核算单耗指标
依据GB/T2589、GB21342等标准，核算焦炭单位产品能耗指标，并将实际计算值与标准中规定的限定值、准人值、先进值进行对比分析，确认企业单位产品能耗限额是否符合标准要求，形成焦化企业能耗达标情况表（见附录A）。 5.1.2.4核童节能摄施
依据GB21342等标准中节能管量与技术措施的有关规定，核查企业提供的相关工作的证明。遵过查阅材料、调查询问及座谈交流等方式对企业节能管理和节能捐施两方面的具体落实情况进行全菌核查，确定被监察企业节能基磁管理和节能技术管理的落实情况， 5.2企业执行潮达落后制度情况 5.2.1监察内容
悬否使用激汰、落后工艺及装餐等。
2 YB/T4889—2021
5.2.2监察方法 5.2.2.1企业生产工艺和装备符合产业政策情况。节能监察人员应根据产业政策有关文件，调阅设备台账，进行现场查勘，判断生产工艺、装备是否于淘汰工艺和设备。 5.2.2.2机电设备符合产业政策情况。调阅机电设备台账，核实电机型号、数量、生产时间、安装位置、 功率、运行状态等数据；调阅配电变压器设备台账，核实配电变压器型号、安装位置、数量、容量、运行状态等数据，根据国家现有工艺、技术和装备淘汰目录确定在用电动机、风机、水泵、锅炉和变压器等用能设备属于淘汰类的明细清单，与企业的自查表格进行比对。 5.3企业执行用能设备（产品）能效强制性标准情况 5.3.1监察内容
用能设备能效值、用能设备能效等级以及不合规用能设备的改造、更新和淘汰等。 5.3.2监察方法 5.3.2.1查阅企业采购管理制度文件，核实是否对纳人国家能源效率标识管理的用能设备、产品在能效方面有相应采购要求。 5.3.2.2根据国家现有用能设备能效强制性标准名录，查阅企业用能设备台账、采购文件、设备档案等并现场查验设备能效效率标识，验证其能效等级及能效限定值的符合性和有效性。 5.4企业执行节能审查制度情况 5.4.1监察内容
企业对符合有关条件要求的固定资产投资项目开展节能评估和审查的证明材料；固定资产投资项目符合强制性节能标准的证明材料；固定资产投资项目建设过程的监督检查记录，落实节能评估和审查意见的材料，固定资产投资项目投人使用前对项目节能审查意见落实情况的验收材料等。 5.4.2监察方法
5.4.2.1查看固定资产投资项目的设计文件、施工文件、批准文件（包括核准、立项、备案）、峻工验收文件以及节能评估文件（包括节能评估报书、节能评估报售装或节能登记表）。 5.4.2.2调查询问企业能源管理负资人及负资项目管理等部门相关人员，了解已建或在建项目的节能审查制度落实情况、已投人运行项自实际运行情况等。 5.4.2.3现场查勘在建项目是否按照节能审查意见、设计文件及施工进度要求进行建设，核查已建成项目与节能审查意见、设计文件要求的符合情况；核查企业是否有其他在建或新建成已使用，但未如实上报的其他固定资产投资项目。 5.5企业设立能源管理岗位和聘任能源管理负贵人情况 5.5.1监察内容
能源管理岗位设立情况、能源管理负责人聘任情况、能源管理负责人备案情况。 5.5.2监察方法 5.5.2.1能源管理岗位设立情况 5.5.2.1.1查看企业能源管理岗位设立、职资确定、接受节能培训证明等文件资料。
3 YB/T4889—2021
5.5.2.1.2 核实确认能源管理岗位设置是否充分合理，能否保证企业能源管理工作顺利开展，职责制定是否全面清晰合理。 5.5.2.1.3调查询问能源管理岗位人员、上级主管以及该岗位的管理对象和协作对象，判断能源管理岗位人员履行职责情况。
5.5.2.2能源管理负责人聘任情况 5.5.2.2.1查阅能源管理负责人的聘任文件、个人档案履历、职责履行情况说明、学历、专业技术职称、 职业资格证书等相关证明文件，判断与节能法律法规要求的符合性。 5.5.2.2.2调查询问能源管理负责人本人以及最高管理者、能源管理岗位人员以及相关人员，确认能源管理者是否履行法定职责，是否满足具备专业知识、实际工作经验及中级以上技术职称的企业高级管理人员的条件。 5.5.2.3能源管理负责人备案情况 5.5.2.3.1查阅能源管理者任用备案最新文件，调查询问能源管理负责人备案有关情况。 5.5.2.3.2T 向工业和信息化主管部门核实该企业备案实际情况，确认企业能源管理负责人任用备案情况。 5.6企业执行能源利用状况报告制度情况 5.6.1 监察内容
能源利用状况报告上报情况，企业能源利用状况报告完整性、真实性、准确性情况。 5.6.2监察方法 5.6.2.1审阅各级能源消耗采集原始记录和台账、能源消耗统计报表之间的关联性和逻辑关系。任意抽取3个月的能源消耗月报表，核对班组能源消耗原始记录与工段车间能源消耗日统计台账之间的一致性和准确性。核对工段车间能源消耗日统计台账与月报表之间的一致性和准确性。若能源消耗原始记录和台账及报表之间一致性和准确性有异，则能源消耗数据不予采信。 5.6.2.2核定企业能源利用状况报送数据与能源消耗统计报表数据的一致性和准确性。若数据之间一致性和准确性有异，则能源消耗数据不予采信。 5.6.2.3必要时对能源消费情况、能源利用效率、主要用能设备等进行能源利用检测或委托第三方机构进行能源利用检测。 5.7企业执行能源计量管理制度情况 5.7.1监察内容 5.7.1.1企业生产计量及能源计量工作管理有关文件，包括计量管理制度、计量岗位职责、计量管理人员培训和资格证书、计量器具台账或档案、检定证书、计量原始数据等书面资料。 5.7.1.2生产计量及能源计量器具配备、配备率、准确度，核查生产计量及能源计量原始数据真实性、准确性、完整性等。可视情况调查询问能源管理负责人、计量管理负责人及相关人员，核实各项生产计量及能源计量要求的落实情况。 5.7.1.3企业原燃料盘库、能源消耗计算等生产计量统计方法的准确性。 5.7.2监察方法 5.7.2.1企业是否建立健全能源计量管理制度情况。对照GB17167、GB/T21368等要求，采取资料审 4 YB/T4889—2021
核、调查询问等方式，核查企业能源计量工作管理有关文件，确认被监察企业是否建立健全能源计量管理制度。 5.7.2.2企业能源计量工作落实情况。对照GB17167、GB/T21368以及企业能源计量管理制度等要求，采取资料审核、调查询问等方式，根据企业提供的相关材料，确认企业是否落实能源计量人员配备、能源计量器具管理和能源计量数据管理等方面的工作。 5.7.2.3企业执行能源计量强制性规定的情况。根据GB17167、GB/T21368以及企业能源消费统计台账、组织结构图等资料，确定主要次级用能单位和主要用能设备；逐一现场检查每个能源种类在进出用能单位、主要次级用能单位和主要用能设备3个层级的能源计量器具配备情况；确认企业是否符合能源计量器具配备、配备率的要求，是否满足能源分类计量、分级分项考核要求等情况。 5.8企业执行能源消费统计制度情况 5.8.1监察内容
是否按照中华人民共和国节约能源法等要求，建立企业能源消费统计及分析制度。能源消费统计至少应包括一次能源和二次能源。 5.8.2监察方法 5.8.2.1现场核查企业能源消费统计情况。查阅企业能源统计报表制度，核实能源统计报表数据是否能追溯至能源计量原始记录，核实企业能源消耗数据是否及时准确地上传至能源在线监测平台，实时监测企业能源消耗情况。 5.8.2.2现场核查企业能源计量与能源统计-一致性。核实能源计量网络图与输入企业和各工序（车间）能源消耗采集原始记录、能耗消耗统计报表之间的关联性和逻辑关系，查阅企业统计年度能源利用状况报告，核定其与能源消耗统计报表的一致性和相关性。 5.9企业对能源消费实行包费制情况 5.9.1监察内容
供应能源种类和数量、能源计量仪表使用情况、能源计量仪表台账、能源消费统计记录、能源收缴费单据及财务明细账表等。 5.9.2监察方法 5.9.2.1通过调查询问、现场查勘、资料核查及数据核算等方式，确定由企业负责提供能源的职工宿舍（或住宅小区）等建筑的实际情况和供应能源种类和数量（如电力、热力、天然气等）。 5.9.2.2查看企业职工宿舍（或住宅小区）及其具体用户是否均安装了能源计量仪表来对能源使用数量进行计量（冬季供暖可不计量，采取接建筑面积进行收费的方式）。 5.9.2.3核实企业是否按照实际能源计量数据，依据市场价格（或接近市场价格的合理价格），定期收取合理的能源费用。 5.9.2.4随机抽取相关职工能源使用和具体缴费情况，并与企业收费情况进行对比，结合企业提供的能源计量台账、能源消费统计记录、能源收缴费单据及财务明细账表等，确认企业能源消费是否实行了包费制。 5.10企业建立节能目标责任制情况 5.10.1监察内容
节能目标制定和分解落实情况、实施节能目标考核奖惩情况、加强节能激励约束情况、重点用能工业
