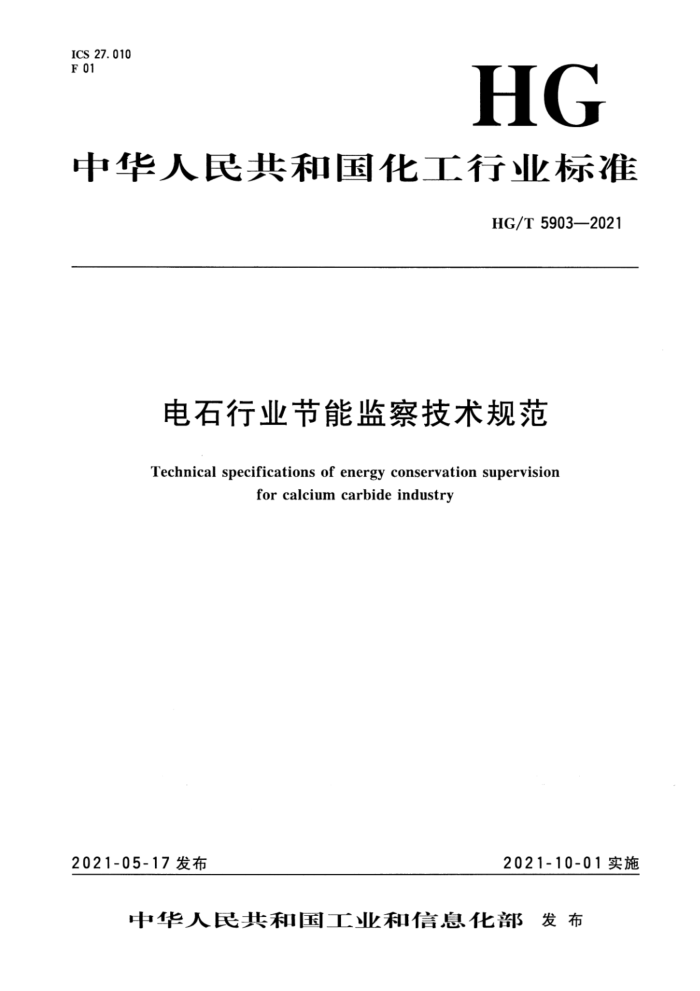

ICS 27. 010 F 01
HG
中华人民共和国化工行业标准
HG/T5903—2021
电石行业节能监察技术规范
Technical specifications of energy conservation supervision
forcalcium carbide industry
2021-10-01实施
2021-05-17发布
中华人民共和国工业和信息化部发布 HG/T 5903—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出并归口。 本标准主要起草单位：西安节能协会、西安市节能监察监测中心。 本标准参与起草单位：中国电石工业协会、西安科技大学、内蒙古白雁湖化工股份有限公司、陕
西新元洁能有限公司、新疆中泰（集团）有限责任公司、内蒙古鄂尔多斯电力冶金集团股份有限公司氯碱化工分公司。
本标准主要起草人：王鲁、马轩、谢宏皓、潘洁、尤雪磊、刘延强、姚春娟、徐萌、焦阳、刘转年、李韶飞、许崇基、江军、季晓春。
I HG/T5903—2021
电石行业节能监察技术规范
1范围
本标准规定了电石行业生产企业节能监察的内容、方法、工作程序等内容。 本标准适用于对所有类型的电石生产企业实施节能监察，对电石和其他产品联合生产企业实施节
能监察可参照执行。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T1028 工业余能资源评价方法 GB/T 2589 综合能耗计算通则 GB/T 3484 企业能量平衡通则 GB/T13234 用能单位节能量计算方法 GB 17167 用能单位能源计量器具配备和管理通则 GB 21343 电石单位产品能源消耗限额 GB/T21367 化工企业能源计量器具配备和管理要求 GB/T23331 能源管理体系要求 GB/T29456 能源管理体系实施指南 GB/T 36714 用能单位能效对标指南 JF1356重点用能单位能源计量审查规范
3术语与定义
GB21343界定的术语和定义适用于本文件。 为了便于使用，以下重复列出GB21343中的一些术语。
3. 1
电石 calciumcarbide 化学名称为碳化钙，分子式为CaC2，外观为灰色、棕黄色、黑色或褐色块状固体，是有机合成
化学工业的基本原料，利用电石为原料可以合成一系列有机化合物，为工业、农业、医药提供原料。 3. 2
电石产品综合能耗 comprehensiveenergyconsumptionof calciumcarbide 报告期内电石产品生产过程中实际消耗的各种能源总量。
3. 3
电石单位产品综合能耗 comprehensive energy consumptionper unitproducts of calciumcarbide
1 HG/T5903—2021
用单位产量表示的电石产品综合能耗。
3. 4
电石单位产品电炉电耗electricityconsumptionperunitproductsofcalciumcarbide 用单位产量表示的电石炉所消耗的工艺电量和烧炉眼用电量。
3. 5
电石生产界区 productionareaof calciumcarbide 从碳素等原材料和能源进入生产工序开始到电石成品入库的整个生产过程。
4监察内容与方法
4.1企业执行单位产品能耗限额标准监察
a）掌握基本情况
1）主要包括：
一-输入能源种类及数量，包括电力、热力、优质无烟块煤、非优质无烟块煤（型煤）、
焦炭、电极糊、兰炭、石油焦、天然气、耗能工质（冷却水、氧气、氮气、压缩空气）等；输出能源种类及数量，包括向电石生产界区外输出的密闭炉气、净化灰、含碳废渣、蒸汽、氮气、压缩空气及余热等；
主要生产工序，包括炭材烘干、配料、电石高温合成、电石冷却、炉气净化、除
尘、冷却水系统以及电石包装等；一主要用能设备（装置）规格、型号和运行状态，包括电炉、压缩机、电动机、变压器、水泵、风机、空压机、锅炉等。
2） 根据GB17167、GB/T21367，核查电石生产界区内能源计量器具配备、使用、检定
（校准）等管理工作以及生产统计等情况，确定计量统计数据是否足以支撑能耗指标的准确核算。
b) 核查能耗限额执行情况
1）核查能源使用情况：
核算输入能源、输出能源的实物量及折标量，以及能耗指标涉及的其他相关数据；核查外供能源，包括所有供其他产品及装置使用的电石生产界区内输出的物料（净化灰面、兰炭除尘面、兰炭筛下物等）、余热、余压、余气、循环热水等：核查企业电力、热力、优质无烟煤、非优质无烟块煤（型煤）、天然气、焦炭、电极糊、兰炭、石油焦等输入、输出、库存（适用时）情况；核查企业电力、热力、焦炭/兰炭、天然气、油类等能源的购人发票，外供能源开票，库存等相关原始记录，核算企业年度输入、输出及库存能源种类及数量，验证与能源消费统计年报的一致性，如查验结果偏差超过5%则须重新查证能源使用情况；核查企业辅助生产系统和附属生产系统能源消耗量和损失量分摊情况；核查企业能源消费统计年报和月报，核验月报与年报的一致性；随机抽查至少1个月能源消费统计日报，核验日报与月报的一致性抽查该月1天～3天的能源消费统计台账及原始记录，核验原始记录与统计台账、 日报的一致性。
-
-
-
2 HG/T5903—2021
2）核查产品生产情况：
采用物料平衡法和炉气产生量估算法、销售榜单量、电石期初以及期末库存台账，核验电石产量；
一一核查企业电石产量统计年报和月报，核验月报与年报的一致性；一随机抽查至少1个月电石生产统计日报，核验日报与月报的准确性；一抽查该月1天～3天的电石生产统计台账及原始记录，核验原始记录与统计台账、
日报的一致性。
c） 核查能耗指标达标情况
根据GB21343和GB/T2589的相关要求，依据a）和b）确认的相关数据，核算电石单位产品综合能耗和单位产品电炉电耗，判断、确定能耗指标是否满足相应能耗限额标准的技术要求。同时各种能源的热值以企业在报告期内实测值为准，没有实测条件的可参考附录C 给定的各种能源折标准煤参考系数进行折算。
4.2企业执行淘汰落后制度监察
核查国家明令淘汰的高耗能落后用能设备、工艺（装置）使用情况
a)
1）掌握基本情况：
查看企业提供的电右生产用能设备台账、工艺（装置）文件等资料，了解用能设备、工艺（装置）情况，确认企业是否存在国家明令淘汰的高耗能落后用能设备、 工艺（装置）；
一企业是否存在电石生产用能设备、工艺（装置）未记录情况；企业是否制定有落后用能设备淘汰计划以及落实执行情况。
2）确定查勘重点：
一台账中发现的国家明令淘汰的高耗能落后用能设备、工艺（装置）；
优先核查建成时间较早的电石生产厂区、车间或生产设备、工艺（装置）。
3）实施现场查勘：
仔细查阅各重点用能设备台账与现场设备的一致性，比对高耗能落后机电设备（产品）淘汰目录，核查国家明令淘汰的高耗能落后用能设备；核查国家明令淘汰的高耗能落后工艺（装置）情况；
-
一对于新建的电石生产项目，根据电石生产项目立项（备案）时间、单台炉容量、电
石炉总容量核查电石炉是否符合电石行业国家相关产业政策；一参照台账和相关文件，随机抽查电石生产相关车间的用能设备
-核查未记录的用能设备、工艺（装置）情况。
-
b）购买、转让、租借国家明令淘汰的高耗能落后用能设备、工艺（装置）情况
1）掌握基本情况：
一查看企业近3年来设备购买、转让、租借合同（协议）等相关文件，用能设备台
账，工艺（装置）文件，用能设备（产品）库存记录相关财务账目等资料；一了解企业购买、转让、租借国家明令淘汰的高耗能落后用能设备、工艺（装置）
情况。
2）确定查勘重点：
书面资料中发现的企业购买、转让或租借的国家明令淘汰的高耗能落后用能设备（产品）、工艺（装置）必须进行现场查勘。
-
3）实施现场查勘：
根据查勘重点，现场核查企业购买、转让、租借国家明令淘汰的高耗能落后用能
3 HG/T5903—2021
设备（产品）、工艺（装置）的实际情况。
4.3企业执行资源回收利用监察
a）掌握基本情况
1）查看企业电石生产工艺，查看企业电石炉炉气是否100%回收和综合利用。 2）查看是否有相应的节能改造措施回收利用电石炉炉气，新建和改扩建电石生产装置是否
对显热和余热进行回收利用。 3）企业生产界区内的粉料是否回收利用。
b）确定查勘重点
书面资料中发现的企业没有对电石生产中的炉气、生产界区粉料（筛下物、除尘器捕提物等）、显热和余热进行回收利用时必须进行现场查勘。
c）实施现场查勘
查阅相关统计报表，结合结算凭证等原始记录，查勘电石生产中的炉气、生产界区粉料、显热和余热回收利用的实际情况。
4.4企业执行固定资产节能审查制度监察
a）掌握基本情况
查阅企业提供的固定资产投资项目设计文件、可行性研究报告、批准文件（包括核准、立项、备案）、峻工验收文件以及节能评估文件（节能评估报告、验收文件）等材料，确定企业固定资产投资项目是否进行节能评估和审查。
b）确定查勘重点
1）相关资料证明须进行节能审查的在建或已建成的固定资产投资项目。 2）部分在建或已建成的固定资产投资项目。
c）实施现场查勘
1) 核实已取得节能审查意见的在建固定资产投资项目是否按照节能审查意见、设计文件及
施工进度要求进行建设
2） 核实已取得节能审查意见的已建成并正常运行使用的固定资产投资项目运行情况与其节
能审查意见、设计文件的一致性。 3） 核查企业是否存在正开工建设或已建成投入使用须进行节能审查但未如实上报的其他固
定资产投资项目。
4. 5 5企业执行能源计量管理制度监察
a) 掌握基本情况
查阅企业能源计量管理制度、能源计量器具管理体系、能源计量数据管理、能源计量器具台账配备率、能源计量器具台账、能源计量器具周检率以及能源计量器具管理机构情况等相关资料，确定企业是否建立符合企业实际情况的能源计量管理制度。
b) 确定查勘重点
对电石进出用能单位、进出主要次级用能单位、主要用能设备能源计量器具、配备等情况进行现场监察。
c) 实施现场查勘
1）核查电石能源计量器具与能源计量器具网络图、台账的一致性以及企业进出用能单位。 2） 核查能源计量管理体系文件、工作程序等文件是否规范、完整并有效运行 3） 核查能源计量器具配备情况和配备率等是否符合GB17167、JJF1356规定的要求。
4 HG/T 5903—2021
4） 核查企业能源计量器具周期检定/校准计划、周检记录、检定证书，现场监察时应仔细
核对周检记录、管检定证书的检定记录是否符合国家规定的检定周期。 5） 核查主要次级用能单位，按照生产工序划分包括炭材烘干、配料、电石冶炼、电石冷
却、炉气净化、除尘、冷却水系统以及电石包装等，同时核查辅助生产系统和附属生产系统。
6）核查主要用能设备是否按要求配备能源计量器具以及用能设备台账和能源计量器具台账
是否完善。
d）核查指标达标情况
1） 根据GB17167、GB/T21367的要求，核查企业进出用能单位能源计量准确度等级是
否符合要求。
2） 根据GB17167、GB/T21367的要求，核算企业电石主要次级用能单位、主要用能设
备、进出用能单位能源计量器具配备率是否符合要求。
4.6企业执行能源消费统计制度监察
a) 核查企业建立健全能源消费统计管理制度、能源原始记录和统计台账情况
1）查看能源消费数据管理相关制度规定：
一职责分工是否合理、明确；统计范围、指标是否涵盖被监察企业涉及的能源种类（包括电力、热力、炭素原
料、天然气等），统计数据是否满足GB/T3484、GB/T1028对综合能耗、单位产品能耗、工序能耗、分能源品种能耗、余能资源等指标的计算要求（包括电石输入能源数量、电石输出能源数量、电石产量等）；
一统计范围、指标、数据是否能满足被监察企业分析能源利用状况；一能源计量数据是否能及时、准确收集利用。
2） 查看能源消费和生产相关原始记录资料，判定被监察企业能源消费相关原始记录是否全
面、规范且满足企业管理所需。
3） 核对能源相关原始记录、统计台账、统计报表的一致性、真实性、准确性。
b) 核查企业能源消费统计制度落实情况
1）查看被监察企业能源分析制度、统计台账、统计报表、原始记录、部分能源利用状况
分析记录及采取的相应措施记录文件。
2） 核查能源管理相关统计分析制度涉及的电石生产车间。 3） 核查能源计量器具的配备、完好、检定及运行状况， 4） 核查产品产量计量器具的配备、完好、检定及运行状况。 5） 判定被监察企业能源消费统计和分析制度落实情况。
4.7企业执行能源利用状况报告制度监察
a) 核查企业按时上报能源利用状况报告情况
查看企业能源利用状况报告填报、上报相关资料，必要时询问当地政府有关部门，核实企业按要求按时上报能源管理状况报告情况，
b）核查企业能源利用状况报告完整性、真实性、准确性情况
查看企业通过能源利用状况报告填报系统导出的报表，企业提供的原始票据、统计报表台账、能源管理制度（记录）、实施节能技改项目等有关资料，通过报表审核、资料验证、交流沟通、指标核算、现场核查等方式确定企业能源利用状况报告的完整性、真实性和准确性。
5 HG/T5903—2021
4.8企业建立节能目标责任制监察
a) 核查节能目标制定和分解落实情况
1）查看企业节能规划（计划），节能目标责任书，与各分厂之间、分厂与车间之间、车间
与班组之间签订的节能目标责任状（书）等节能目标责任制相关文件，检查企业是否针对单位电石产品综合能耗、单位产品电炉电耗、碳素原料消耗、电石炉炉气和余热资源的回收利用量等实际情况制定了科学、合理、可测量的节能目标，并层层分解，落实到车间、班组，一级抓一级。
2) 查看企业提供的上年度节能目标完成情况资料等，确定企业节能目标落实情况。 3 查看企业节能管理组织机构建设及人员配备情况以及组织和开展节能管理业务知识学习
培训等情况，确定企业节能目标落实。
b）核查节能目标考核奖惩情况
查阅企业提供节能目标考核与奖惩制度书面资料、落实考核与奖惩的证明材料，确定企业实施节能目标考核奖惩情况。 核查重点用能企业年度节能目标完成情况依据GB/T2589、GB/T13234的规定，通过企业提供的统计期内能源、生产统计报表等资料确认节能目标类型及有关要求，核查企业完成年度节能目标情况。
4.9企业开展能效水平对标工作监察
a) 掌握基本情况
查阅企业提供的能效对标组织框架情况、企业能源利用状况报告、选定的能效标杆、能效对标改进方案和实施进度计划书、能效对标相关规章制度、改进计划落实情况、能效对标评估分析报告、每年的能效对标活动总结报告等情况，核实企业是否按照GB/T36714的要求开展能效对标活动。
b）现场核查
1）核查企业是否建立对标组织框架和设立对标规章制度。 2） 核查企业是否开展能源利用现状分析、选定能效标杆。
查阅企业提供的能效对标工作方案、能效改进方案、能效对标效果评估记录等资料，
3）
判断对标指标的全面性、标杆选定的合理性。
4） 查阅能效对标方案、总结报告、节能措施方案等资料，核查企业能效对标情况、节能
技术改造措施开展等情况。
4.10企业能源管理体系建设运行监察
a): 企业能源管理体系建立情况
根据GB/T23331、GB/T29456的要求，查看企业提供的能源管理组织结构图及岗位职责、 能源方针文件、节能法律法规清单、能源评审报告、主要能源使用清单、能源绩效参数清单、能源基准及能源目标指标、能源管理实施方案、能源数据采集计划、能源管理手册、程序文件、相关作业指导文件或管理制度体系文件下发及学习记录、能源管理体系认证证书等，确认企业是否建立符合企业实际情况的能源管理体系。
b）能源管理体系运行情况
1）查阅企业能源管理手册，程序文件，作业指导文件，宣传教育培训、信息交流、运行
控制、设计、采购、监视、测量、分析、评价、不符合、纠正和预防措施、内部审核和管理评审等能源管理体系实施运行相关文件及记录，确定企业能源管理体系是否正
6
