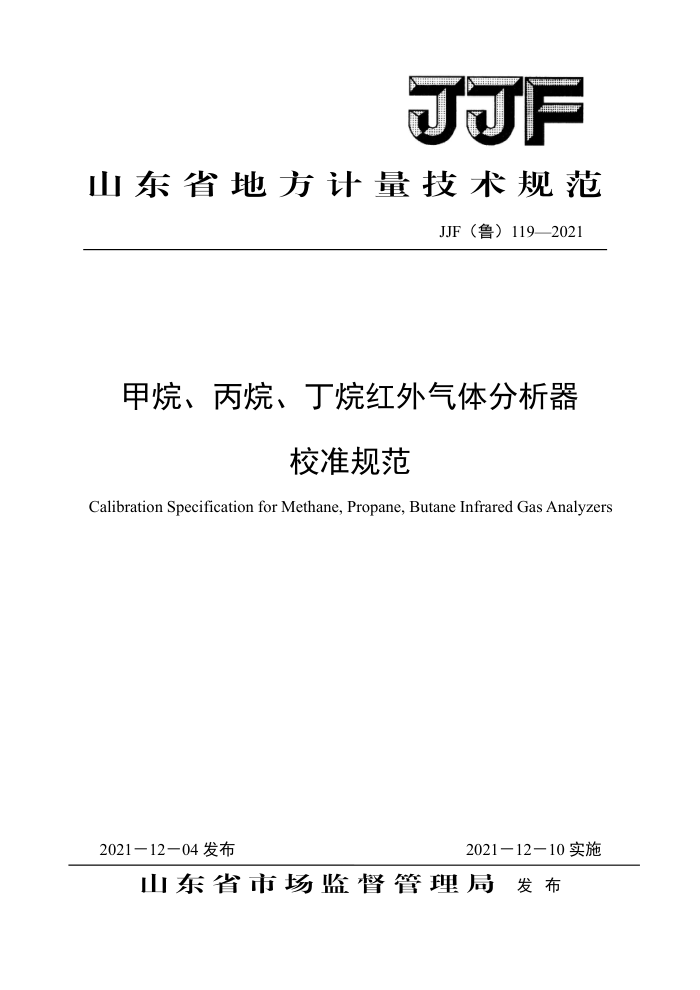

山东省地方计量技术规范
JJF（鲁）119—2021
甲烷、丙烷、丁烷红外气体分析器
校准规范
CalibrationSpecificationforMethane,Propane,ButaneInfraredGasAnalyzers
2021—12—04发布
2021一12一10实施
山东省市场监督管理局 发布 JJF（鲁）119－2021
甲烷、丙烷、丁烷红外气体
JJF（鲁）119-2021
分析器校准规范
Calibration Specification for Methane, Propane,
Butane Infrared Gas Analyzers
归口单位： 山东省市场监督管理局主要起草单位： 济宁市计量测试所
山东省计量科学研究院
鲁南煤化工研究院
参加起草单位：霍尼韦尔自动化控制（中国）有限公司
本规范委托山东省化学计量技术委员会负责解释 JJF（鲁）119-2021
本规范主要起草人：
赵鑫 (济宁市计量测试所) 高捷（山东省计量科学研究院）纪祥娟（鲁南煤化工研究院）
参加起草人：
隋峰 （山东省计量科学研究院）郭景春（济宁市计量测试所）杨中元（山东省计量科学研究院）李恩华「霍尼韦尔自动化控制（中国）有限公司 JJF（鲁）119－2021
目录
引言 1 范围 2概述， 3主要计量特性 3.1示值误差 3.2重复性 3.3响应时间 3.4漂移 3.5水蒸气干扰误差 4校准条件 4.1环境条件， 4.2测量标准及其他设备. 5校准项目和校准方法， 5.1仪器的调整 5.2示值误差， 5.3重复性 5.4响应时间 5.5漂移. 5.6水蒸气干扰误差 6校准结果表达 7复校时间间隔. 附录A测量不确定度评定附录B校准原始记录格式附录C校准证书内页格式.
L
4
+
15
1 JJF（鲁）119-2021
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1-2012《测量不确定度评定与表示》编写。本规范的主要技术指标和试验方法参考了GB/T25929-2010《红外线气体分析器技术条件》和GB/T25930-2010《红外线气体分析器试验方法》等标准，
本规范为首次发布。 JJF（鲁）119－2021
甲烷、丙烷、丁烷红外气体分析器校准规范
范围
1
本规范适用于甲烷、丙烷、丁烷红外气体分析器的校准。
2 概述
甲烷、丙烷、丁烷红外气体分析器（以下简称仪器）主要由红外传感器、电子部件和显示部分组成。传感器将检测到的甲烷、丙烷、丁烷气体转换成电信号，通过电子部件处理，以浓度值显示出来。仪器按工作状态可以分为连续性测量和非连续性测量仪器。
3计量特性 3.1示值误差
仪器的示值误差符合表1的规定。
表1示值误差
检测气体
最大允许误差
甲烷丙烷丁烷
±5%FS ±5%FS ±5%FS
3.2重复性
仪器的重复性符合表2的规定。
表2重复性
检测气体
重复性 ≤2% ≤2% ≤2%
甲烷丙烷丁烷
3.3响应时间
1 JJF（鲁）119-2021
仪器的响应时间符合表3的规定。
表3响应时间
检测气体
响应时间
甲烷丙烷丁烷
≤60s ≤60s ≤60s
3.4漂移
仪器的漂移包括零点漂移和量程漂移。零点漂移和量程漂移应符合表4的规定。
表4漂移零点漂移 ±5%FS ±5%FS ±5%FS
检测气体
量程漂移 ±5%FS ±5%FS ±5%FS
甲烷丙烷丁烷
3.5水蒸气干扰误差
水蒸气干扰误差应不超过土2%FS。
注：以上指标仅作参考，不适用于合格性判别。
4 校准条件 4.1环境条件 4.1.1 环境温度：（15～30)℃。 4.1.2 相对湿度：≤85%。 4.1.3 应无影响仪器正常工作的气体和电磁场干扰，校准现场应保持通风并采取安全措施。 4.2 校准用计量器具及配套设备 4.2.1气体标准物质
采用浓度约为仪器满量程20%、50%、80%的氮中（空气中）甲烷、丙烷、异丁烷气体标准物质，对于多量程仪器，需配备各相应量程20%、50%、80%的气体标准物质。气体标准物质的相对扩展不确定度见表5。
表5气体标准物质的相对扩展不确定度
2 JJF（鲁）119-2021
气体标准物质名称氮中甲烷气体标准物质氮中丙烷气体标准物质氮中异丁烷气体标准物质
相对扩展不确定度
≤2% (k=2) ≤2% (k=2) ≤2% (k=2)
4.2.2零点气体
采用纯度为99.999%的高纯氮气。
4.2.3流量控制器
测量范围(0～2000)mL/min，流量计的准确度级别不低于4级。
流量控制器由两个气体流量计组成。如图1所示。
流量控制器
流量控制器入口
被测仪器
流量计
气体标准物质
旁通流量计
vO
放空
图1仪器试验示意图
4.2.4秒表：（0～3600）S，MPE：±0.10s/h。
4.2.5减压阀和气路
使用与气体标准物质钢瓶配套的减压阀；减压阀、气体管路对被测气体应无吸附及化
学反应。 5 校准项目和校准方法
5.1仪器的调整
按照使用说明书的要求对仪器进行预热，稳定后进行零点和示值的调整
仪器校准时，按图1所示连接标准气体、流量控制器和被校仪器，根据仪器说明书的
3
