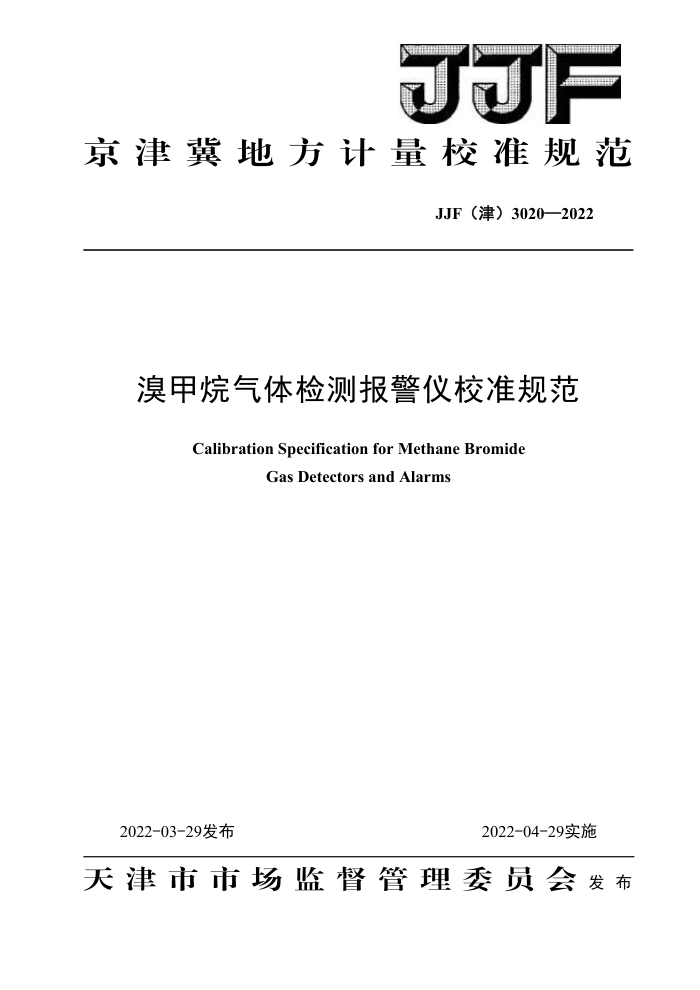

JF
京津冀地方计量校准规范
JJF（津）3020—2022
漠甲烷气体检测报警仪校准规范
Calibration Specification for Methane Bromide
GasDetectors andAlarms
2022-03-29发布
2022-04-29实施
天津市市场监督管理委员会发布 JJF（津）3020—2022
溴甲烷气体检测报警仪校准规范 Calibration Specificationfor MethaneBromide
JJF（津)3020—2022
Gas Detectors and Alarms
归口单位：天津市市场监督管理委员会主要起草单位：天津市计量监督检测科学研究院参加起草单位：北京市计量检测科学研究院
河北省计量监督检测研究院天津市北辰区计量检定所中国石油化工股份有限公司天津分公司化验计量部天津市蓝宇科工贸有限公司
本规范委托天津市计量监督检测科学研究院负责解释 JJF（津） 3020—2022
本规范主要起草人：
郭知明（天津市计量监督检测科学研究院）
王志鹏（天津市计量监督检测科学研究院）
张国城（北京市计量检测科学研究院）
韩江振（河北省计量监督检测研究院）
参加起草人：
王宝营（天津市北辰区计量检定所）
魏文学（中国石油化工股份有限公司天津分公司化验计量部）
刘冬梅（天津市计量监督检测科学研究院）
冯瑞（天津市蓝宇科工贸有限公司） JJF (津）) 3020—2022
目 录
引言 1 范围. 2 引用文件 3 概述. 4 计量特性. 5 校准条件 5.1 环境条件， 5.2 校准用标准物质及配套设备 6 校准项目和校准方法 6.1 校准前准备. 6.2 示值误差 6.3 重复性 6.4 响应时间 6.5 报警功能. 6.6 漂移 7 校准结果表达. 7.1 校准记录. 7.2 校准证书 8 复校时间间隔附录A溴甲烷气体检测报警仪校准记录（推荐）附录B溴甲烷气体检测报警仪校准证书内页格式（推荐）附录C示值误差的测量不确定度评定示例.
(II) (1)
(1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (4) (4) (4) (4) (4) (5) (6) (8) (10) JJF(津） 3020—2022
引 言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》编写，
本规范的制定参考了GB12358-2006《作业场所环境气体检测报警仪通用技术要求》、 GB50493-2009《石油化工可燃气体和有毒气体检测报警器设计规范》等技术标准。
本规范为京津冀共建计量技术规范。 本规范为首次发布。
II JJF（津）3020—2022
漠甲烷气体检测报警仪校准规范
1范围
本规范适用于测量上限不超过1000umol/mol溴甲烷气体检测报警仪的校准。其他量程的仪器可参照本规范进行校准。
2 引用文件
本规范引用了下列文件： GB12358-2006 作业场所环境气体检测报警仪通用技术要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
（包括所有的修改单）适用于本规范
其最近版本
3 概述
溴甲烷金 气体检测报警仪 下简称 “仪器” 主要用于 检测作业场所等环境中溴甲烷
仪器的检测原理主要是电化学原理 仪器主要由检测元件、 放大电路、报警
气体的浓度系统、显示器等组成。仪器类型按使用方式分为固定式和便携式，按采样方式分为扩散式和泵吸式。
计量特性
4
仪器的计量特性技术指标见表1。
表1仪器的计量特性技术指标
序号 1 2 3 4 5 注：以上指标不用于合格性判别，仅做参考；仪器首次校准建议做全项，后续校准可不做零点漂移
技术要求
项目示值误差
绝对误差：土2umol/mol；相对误差：土10%，满足其中之一即可
重复性响应时间零点漂移量程漂移
不大于2%
扩散式仪器不大于60s；泵吸式仪器不大于30s
±2%FS ±3%FS
与量程漂移。
1 JJF（津）3020—2022
5校准条件
5.1环境条件 5.1.1环境温度：（0～40）℃。 5.1.2相对湿度：≤85%。 5.1.3无影响仪器正常工作的电磁场及干扰气体，应保持通风并采取安全措施 5.2校准用标准物质及配套设备 5.2.1有证气体标准物质：溴甲烷气体标准物质，相对扩展不确定度不大于3%（k=2）。 当采用气体稀释装置时，稀释后气体标准物质浓度的相对扩展不确定度应满足上述要求。 5.2.2零点气体：洁净空气或高纯氮气（99.999%）。 5.2.3秒表：分度值不大于0.1s。 5.2.4 流量控制器：流量范围（0～1500）mL/min或按照仪器说明书要求，准确度等级不低于4级。如图1所示。
流量计入口
流量计
被校仪器
气体标准物质
>O
√放空
旁通流量计
图1流量控制器示意图
5.2.5减压阀及气体管路：应使用不与溴甲烷气体发生反应或吸附的材质。
6校准项目和校准方法
6.1校准前准备
检查仪器外观，不应有影响校准结果的缺陷。仪器各调节部件应能正常工作，各紧固件无松动。仪器通电后应能正常工作，显示部分应清晰完整。
仪器预热稳定后，按照仪器使用说明书的要求对调整仪器的零点和示值。若说明书中没有明确要求，则用零点气体调整仪器的零点，用浓度约为满量程80%的气体标准物质调整仪器的示值。 6.2示值误差
分别通入浓度约为满量程20%、50%、80%的气体标准物质，待示值稳定后记录示值，
2 JJF（津）3020—2022
每种浓度重复测量3次，取算术平均值作为仪器示值。按式（1）计算绝对误差：按式（2）计算相对误差。
(1)
Ac= C-C
c-Cs×100% C
(2)
Ac, :
式中： Ac- 仪器示值绝对误差， μmol/mol; Ac, 仪器示值相对误差，%； c. 3次测量结果的算术平均值，
umol/mol
Cs 气体标准物质浓度值，umol/mol 6.3重复性
通入浓度约为满量程50%的 气体标准物质，重复测量6 重复性以单次测量的相对标准偏差表示， 按式（3） 计算仪器的重复性
次
L(c.-e) n-1
(3)
1000
式中： S.- 测量重复性，
n
C- 测量结果的算术平均值，umol/mo
C,第i次测量值，umol/mol n- 测量次数，n=6。
6.4响应时间
通入零点气体使仪器示值回零，通入浓度约为满量程50%的气体标准物质，待示值稳定后读取仪器示值。撤去气体标准物质，仪器示值回零后，再通入上述浓度的气体标准物质，同时启动秒表，待仪器示值达到稳定示值的90%时停止计时，记录秒表读数，重复测量3次，取3次秒表读数的算术平均值作为仪器的响应时间。
3
