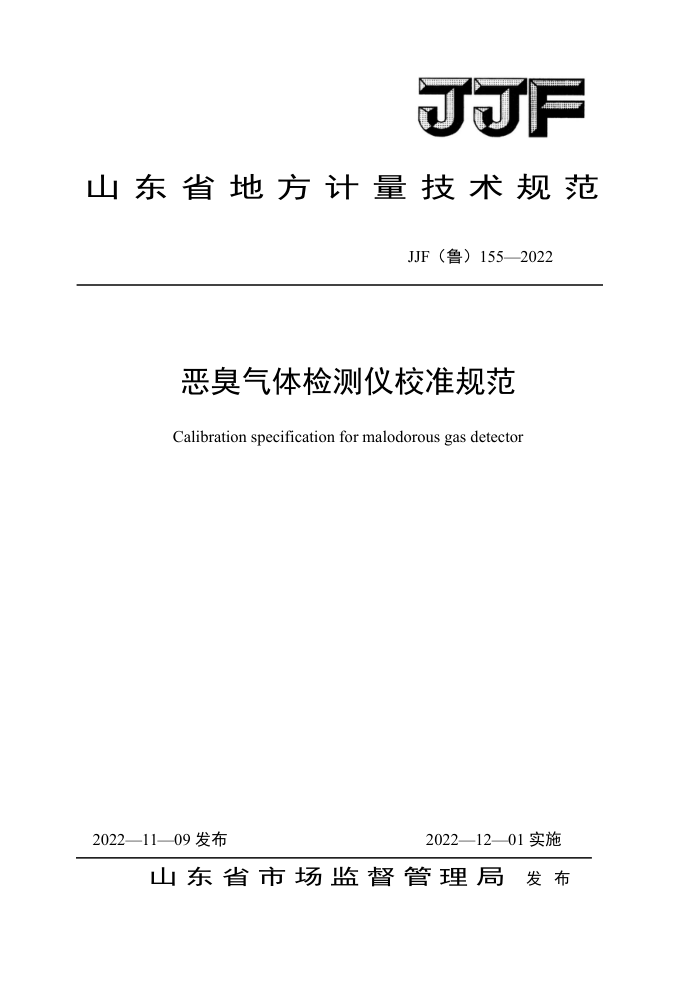

JJF
山东省地方计量技术规范
JF（鲁）155—2022
恶臭气体检测仪校准规范
Calibration specification for malodorous gas detectol
2022—12—01实施
2022—11——09发布
山东省市场监督管理局 发布 JJF（鲁）155-2022
恶臭气体检测仪校准规范
JJF（鲁）155-2022
Odor Gas Measuring Instrument
归口单位：山东省低碳计量技术委员会
主要起草单位：济南市计量检定测试院参加起草单位：天津同阳科技发展有限公司
山东省生态环境监测中心
北京拓普智鑫环境科技股份有限公司
青岛博睿光电科技有限公司
本规范委托山东省低碳计量技术委员会负责解释 JF（鲁）155-2022
本规范主要起草人：
艾贻霞（济南市计量检定测试院）
张文帅（济南市计量检定测试院）
张虎 （济南市计量检定测试院）参加起草人：
刘金星（天津同阳科技发展有限公司）
徐标（山东省生态环境监测中心）
郭勇辉（北京拓普智鑫环境科技股份有限公司）
郭振锋（青岛博睿光电科技有限公司） JJF（鲁）155-2022
目 录
引言 1范围， 2引用文件 3术语.. 3.1恶臭 3.2零级空气... 4概述... 5计量特性 5.1示值误差. 5.2重复性 5.3响应时间 5.4漂移. 6校准条件... 6.1环境条件 6.2标准物质（器具）及其他设备 7校准项目和校准方法 7.1仪器的调整 7.2示值误差 7.3重复性 7.4响应时间.. 7.5漂移 8校准结果表达， 9复校时间间隔附录A恶臭气体检测仪校准记录附录B恶臭气体检测仪校准证书内页格式，附录C恶臭气体检测仪示值误差校准结果不确定度评定示例
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (5) (6) (7) (8) JJF（鲁）155-2022
引言
本规范以JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012 2《测量不确定度评定与表示》为基础性系列规范进行制定
本规范为首次制定。
II JJF（鲁）155-2022
恶臭气体检测仪校准规范
1范围
本规范适用于恶臭气体检测仪的校准。 2 引用文件
本规范引用了下列文件： GB14554恶臭污染物排放标准 HJ905恶臭污染环境监测技术规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语 3.1恶臭odor
指一切刺激嗅觉器官引起人们不愉快及损害生活环境的气体。 3.2零级空气zeroair
指用于校准设备，不影响分析结果且无气味的气体。 4概述
恶臭气体检测仪（以下简称仪器）主要用于检测空气中的恶臭气体的浓度。仪器的检
测原理有：电化学、红外声光、非色散红外、化学发光、金属氧化物、光离子化（PID）、 紫外等，按照采样方式分为吸入式和扩散式，按照使用方式分为固定式和便携式。仪器一般由检测单元、采样单元、信号处理单元、电子电路、显示器等组成，恶臭气体由采样单元采样后进入检测单元，样品中的被测组分通过传感器模块经信号处理单元转化为电信号，在通过电子电路转化为数字信号，由显示单元输出气体浓度。 5计量特性 5.1示值误差
最大允许误差：±10%FS。 5.2重复性
不大于5%。 5.3响应时间 JJF（鲁）155-2022 表1不同采样方式响应时间
采样方式吸入式扩散式
响应时间 120 s 180 s
5.4漂移 5.4.1零点漂移：±3%FS。 5.4.2量程漂移：±5%FS。
注：上述计量特性指标仅供参考，不判断合格与否。
6 校准条件 6.1环境条件 6.1.1环境温度：(5～40)℃C。 6.1.2相对湿度：≤85% 6.1.3工作环境应无影响仪器正常工作的电磁场及干扰气体，校准现场应保持通风并采取安全措施。 6.2标准物质（器具）及其他设备 6.2.1气体标准物质
仪器一般用空气（氮气）中的硫化氢、氨气、三甲胺、甲硫醇、甲硫醚、二甲二硫醚、 苯乙烯、二硫化碳等单组分有证气体标准物质进行校准，如果仪器用于测定某一特定的恶臭气体，则需用与被测相同的气体标准物质进行校准。
空气（氮气）中的硫化氢、氨气、三甲胺、甲硫醇、甲硫醚、二甲二硫醚、苯乙烯、 二硫化碳等单组分有证气体标准物质扩展不确定度均应不大于3%（k=2）。 6.2.2零级空气
清洁空气或高纯氮气。 6.2.3流量控制器
由两个气体流量计组成，如图1所示。
2 JJF（鲁）155-2022
流量控制器流量计
流量控制器入口
被检仪器
气体标准物质
旁通流量计
放空
图1仪器校准方框图
气体流量计量程：（0~2000）mL/min，准确度级别不低于4.0级。 6.2.4秒表
分辨力不大于0.1s。 7校准项目和校准方法 7.1仪器的调整
按照仪器使用说明书的要求对仪器进行预热，待仪器稳定后进行零点和量程的校准。 校准仪器时，按图1所示连接气体标准物质、流量控制器和被校仪器，根据被校仪器采样方式的不同，通过流量控制器控制不同的气体流量。校准扩散式仪器时，流量应按照仪器说明书的要求，如果仪器说明书没有明确要求，则一般控制在（200±50）mL/min；校准吸入式仪器时，必须保证流量控制器中的旁通流量计有流量放空。 7.2示值误差
根据校准要求选择相应的气体标准物质，依次通入浓度约为满量程的20%、50%和80% 的气体标准物质。记录气体标准物质通入仪器后的稳定显示值，每种浓度连续重复测量3 次，按式（1）计算仪器各浓度点的示值误差△c。
A- As ×100% R
(1)
A. =
式中： A 仪器显示值的算数平均值，×10-6； As—气体标准物质浓度值，×10-6; R—量程，×10-6。
7.3重复性
通入浓度约为满量程的50%的气体标准物质，稳定后记录仪器显示值Ai：重复上述测量6次，重复性以单次测量的相对标准偏差来表示。按式（2）计算仪器的重复性Sr：
3
