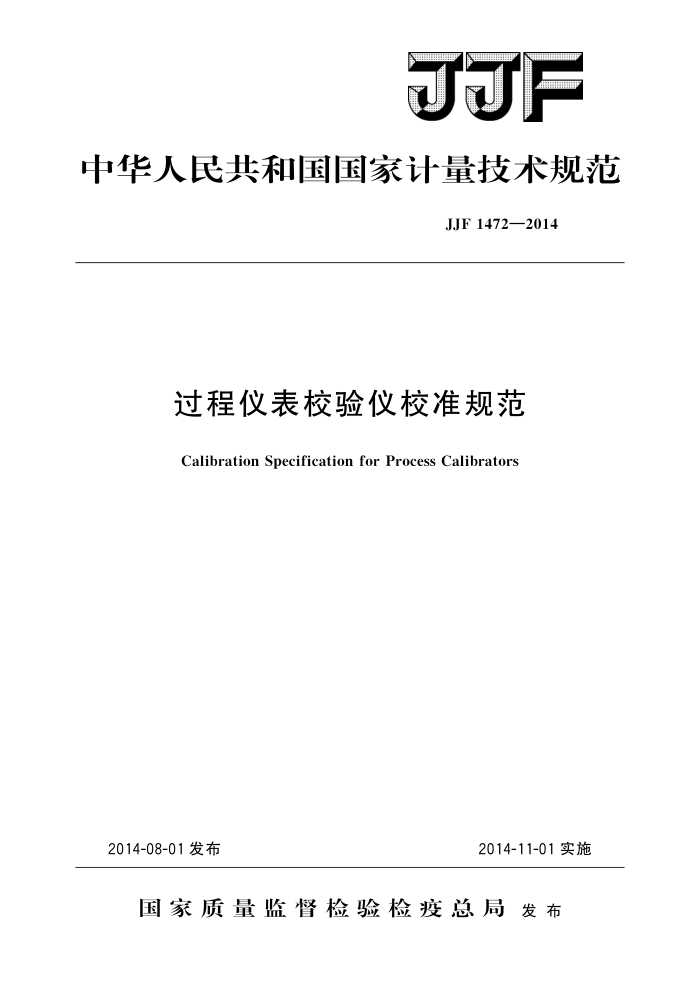

F
中华人民共和国国家计量技术规范
JJF1472—2014
过程仪表校验仪校准规范
Calibration Specification for Process Calibrators
2014-11-01实施
2014-08-01发布
国家质量监督检验检疫总局发布 JJF1472—2014
过程仪表校验仪校准规范
JJF 1472—2014
Calibration Specification
for Process Calibrators
归口单位：全国电磁计量技术委员会主要起草单位：河南省计量科学研究院
参加起草单位：上海市计量测试技术研究院
贵州省计量测试院长沙天恒测控技术有限公司北京康斯特仪表科技股份有限公司
本规范委托全国电磁计量技术委员会负责解释 JJF1472—2014
本规范主要起草人：
陈清平（河南省计量科学研究院）宁亮 （河南省计量科学研究院）司延召（河南省计量科学研究院）茅晓晨 ：（上海市计量测试技术研究院）
参加起草人：
龙波 (贵州省计量测试院) 周新华 （长沙天恒测控技术有限公司）何欣 (北京康斯特仪表科技股份有限公司) JJF1472—2014
目 录
引言 1
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (4) (7) (8) (9) (12) (15) (18) (19) (22) (23)
范围· 2 引用文件· 3 概述·· 4 计量特性 4.1输出/测量范围及误差限 4.2直流电流输出的负载特性 5校准条件 5.1环境条件 5.2 测量标准及其他设备 6校准项目和校准方法… 6.1校准项目. 6.2 校准方法
校准结果表达复校时间间隔
7
8
附录A 测量不确定度评定示例（一）附录B 测量不确定度评定示例（二）附录 C 校准原始记录格式
...
附录 D 校准证书内页格式（第2页）附录E 校准证书校准结果页格式（第3页）附录F 基本误差表达式附录G 热电阻的微分电阻和热电偶的塞贝克系数
I JJF1472—2014
引言
本规范依据国家计量技术规范JJF1071一2010《国家计量校准规范编写规则》 JJF1059.1一2012《测量不确定度评定与表示》编制。
本规范为首次制定
II JJF1472—2014
过程仪表校验仪校准规范
1范围
本规范适用于具有输出直流电压、直流电流、直流电阻、频率、热电偶模拟信号、 热电阻模拟信号功能，以及同时具有测量交直流电压、交直流电流、直流电阻、频率、 热电偶信号、热电阻信号功能的过程仪表校验仪的校准。也适用于具有部分以上测量和输出功能的过程仪表校验仪的校准。
2引用文件
本规范引用了下列文件： JJF1309—2011温度校准仪校准规范 GB/T13978—2008数字多用表 GB/T15637一2012数字多用表校准仪通用规范 GB/T16839.1一1997热电偶第1部分：分度表 JB/T8622一1997工业铂热电阻技术条件及分度表 JB/T8623一1997工业铜热电阻技术条件及分度表凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
过程仪表是工业生产过程中用于监视、测量及控制现场设备或系统工作运行状况的仪表。过程仪表校验仪主要用于过程仪表的校准，其主要特点是同时具有独立的电信号测量单元和电信号输出单元，部分过程仪表校验仪并可根据需要将一些测量或输出的电信号以本身的物理量的形式显示（如温度、压力等）。
过程仪表校验仪（以下简称“校验仪”）是以中央控制单元为核心的数字式校准仪表，其原理框图如图1所示。
显示单元
电源
中央控制单元
按键或其他输入装置
电信号输出单元图1过程仪表校验仪原理框图
电信号测量单元 JJF1472—2014
4计量特性 4.1 输出/测量范围及误差限
校验仪电压、电流、电阻、频率的误差表达式按附录F.1给出，其中（a十b）- 般取1×10"，2×10"，5×10″（其中n取整数），其取值范围如表1所示。
校验仪热电偶、热电阻的误差表达式按附录F.2给出，其最大允许误差绝对值一般不小于表2所示误差限的绝对值。
表1校验仪的电压、电流、电阻、频率输出/测量范围及（a十b）的取值范围
输出
测量
功能
范围 ±100 V ±100 mA
范围 ±300 V ±100 mA 10mV~300V (0.1~200)mA (0~100)k 1Hz~500kHz
（a十b）取值范围
（a十b）取值范围
直流电压直流电流交流电压交流电流电阻频率
0.01~0.5 0.01~0.5 0.05~1.0 0.05~1.0 0.01~0.5 0.005~0.1
0.01~0.5 0.01~0.5
/
/
/
(0~10)k 1Hz~50kHz 表2 校验仪的热电偶、热电阻模拟输出/测量范围及误差限
0.01~0.5 0.005~0.1
输出
测量
功能
范围
范围 (-250～1800)℃ (-200~850)℃
误差限 ±0.2℃ ±0.1 ℃
误差限 ±0.2 ℃ ±0.1℃
热电偶 (-250~1800)℃ 热电阻
(-200~850)℃
注：表中热电偶和热电阻的模拟输出/测量误差限为校验仪所有热电偶和热电阻型号中最优
指标。
4.2 直流电流输出的负载特性
校验仪直流电流输出时，所加负载从空载到满载时，电流输出值的相对变化量应满足其说明书要求。若说明书无要求，校验仪输出直流电流20mA时，负载从02加至 1k2，电流值的相对变化量应不大于其最大允许误差的1/5。
注：以上指标不是用于合格性判别，仅供参考。
5校准条件 5.1环境条件
环境温度：（20士2）℃；相对湿度：45%～75%。 电源电压：交流（220士11）V；电源频率：（50士0.5）Hz。 周围环境无影响仪器正常工作的机械振动和电磁场干扰，
5.2 测量标准及其他设备
选用的原则为：校准时由标准器、辅助设备及环境条件所引起的扩展不确定度
2 JJF1472—2014
（k=2）不大于校验仪最大允许误差绝对值的1/3。标准器的测量/输出范围应能分别覆盖校验仪的输出/测量范围，
校准时所需的标准器及配套设备按校验仪的类型可从表3中选择。
表3标准器及配套设备
仪器设备名称
序号
用途
校准校验仪的输出功能：直流电压、直流电流、直流电阻、模拟热电阻、模拟热电偶、直流电流输出的负载特性校准校验仪的频率输出及测量功能校准热电阻、热电偶模拟输出及测量功能校准校验仪的测量功能：交直流电压、交直流电流、直流电阻、 热电阻、热电偶、频率校准直流电阻、热电阻测量功能校准直流电流输出负载特性
数字多用表
1
2 频率计 3 温度校准仪
多功能校准源
N
5 标准电阻箱
直流低电势电位差计 校准热电偶测量功能
6
电阻、热电阻测量功能（三线制）校准。要求三根导线电阻之差应尽可能小，在阻值无明确规定时，可在同一根铜导线上等长度（通常不超过1m）截取三段作为连接导线
专用连接导线
校准项目和校准方法
6
6.1 校准项目
校验仪的校准项目如表4所示。
表4校准项目
序号 1 2 3 4 5 6 7 8 9 10
校准项目
直流电压输出功能直流电流输出功能频率输出功能电阻输出功能热电阻模拟输出功能热电偶模拟输出功能直流电压测量功能交流电压测量功能直流电流测量功能交流电流测量功能
3
