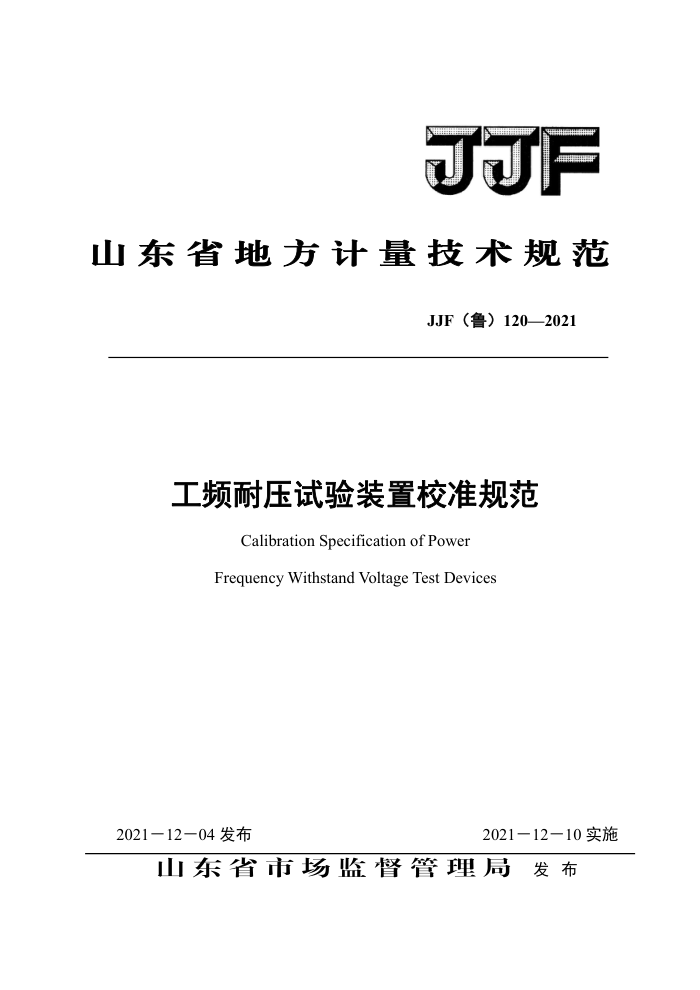

JJF
山东省地方计量技术规范
JJF（鲁）1202021
工频耐压试验装置校准规范
Calibration Specification of Power
Frequency Withstand Voltage Test Devices
2021一12一04发布
2021一12一10实施
山东省市场监督管理局发布 JJF（鲁）120－2021
工频耐压试验装置校准规范
Calibration Specification of Power Frequency Withstand VoltageTestDevices
JJF（鲁）120-2021
归口单位：山东省电磁计量技术委员会
主要起草单位：山东省计量科学研究院
济南市计量检定测试院
山东省计量检测中心
参加起草单位：山东省社会公正计量行有限公司
国网山东省电力公司电力科学研究院
青岛市计量技术研究院
本规范委托山东省电磁计量技术委员会负责解释 JJF（鲁）120－2021
本规范主要起草人：
高志尚（山东省计量科学研究院）
杜澎（济南市计量检定测试院）
王梅洲（山东省计量检测中心）
参加起草人：
王尚（山东省社会公正计量行有限公司）许光可（国网山东省电力公司电力科学研究院）景军 （青岛市计量技术研究院）王大龙（山东省计量检测中心） JJF（鲁）120－2021
目 录
引言
(II)
范围 2 引用文件
（错误！未定义书签。）
-
(1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (5) (5) (6) (9) (10)
术语和计量单位. 3.1 装置额定电压 4 概述 5 计量特性 5.1 输出电压最大允许误差 5.2 短时稳定性. 6 校准条件 6.1 环境条件 6.2 测量标准及其他设备， 7 校准项目和校准方法. 7.1 校准项目 7.2 校准方法. 8 校准结果表达， 9
3
.
复校时间间隔，附录A 工频耐压试验装置输出电压测量不确定度评定示例.. 附录 B 校准原始记录格式附录C 校准证书内页格式 JJF（鲁）120 - 2021
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》、JF 1001-2011《通用计量术语和定义》、JJF1059.1-2012《测量不确定度评定与表示》编制而成。
本规范是首次制定
三 JJF（鲁）120－2021
工频耐压试验装置校准规范
1范围
本规范适用于输出电压高于15kV的工频耐压试验装置（以下简称装置）的校准。 2引用文件
本规范引用了下列文件： GB/T16927.1高电压试验技术第1部分：一般定义及试验要求 GB/T16927.2高电压试验技术第2部分：测量系统 DL/T848.2-2018高压试验装置通用技术条件第2部分：工频高压试验装置凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
3.1装置额定电压ratedvoltageofthedevice
在额定频率和规定的工作条件（额定值下持续工作时间、环境温湿度、负载性质）下，装置能够输出的电压范围的最大值。
注：引用DL/T848.2-2018，术语和定义3.2。 4概述
装置是主要用于对各种电气设备、绝缘材料的抗电性能进行试验的仪器。装置根据显示方式可分为数字式和指针式，其原理示意图如图1所示，升压单元利用电磁感应原理或谐振升压原理产生交流高压，功率调压单元一般采用电工式调压器或功率电子调压电源，高压测量单元一般采用阻容分压器、电容分压器或电压互感器进行测量。另外，装置的组成还可以包括无功补偿装置。
低压补偿装置
功率调压单元
升压单元
高压测量单元
工频过电压、过电
流保护单元
图1装置原理示意图
1 JJF（鲁）120－2021
5计量特性 a）输出电压最大允许误差
在装置额定电压的10%~100%范围内，输出电压最大允许误差一般不超过±3%。
b）短时稳定性
装置输出电压短时稳定性一般不超过最大允许误差绝对值的1/2 注：1以上指标不适用于合格性判别，仅供参考。
2计量特性以产品技术指标为准。
6校准条件 a）环境条件
环境温度：(20±10)℃ 相对湿度：35%~80% 供电电源：（380±38）V或(220±22）V，频率：（50±0.5)Hz，电源波形畸变率不大于5%：周围无影响仪器正常工作的电磁干扰和机械振动，并具有良好的接地。
b）测量标准及其他设备
标准器的测量范围应覆盖被校装置的测量范围，测量标准的扩展不确定度（k-2）应不大于被校装置各参数最大允许误差绝对值的1/3。
绝缘电阻测试仪电压为500V，准确度等级不低于10级，耐压测试仪电压输出范围应不小于1.5kV.准确度等级不低于5级，工频耐压试验装置输出电压应满足试验要求，准确度等级不低于3级。
7校准项目和校准方法 a）校准项目
装置的校准项目见表1。
表1校准项目
序号 1 2
校准项目输出电压短时稳定性
计量特性
校准方法 7.2.2 7.2.3
5.1 5.2
b）校准方法 7.2.1 校准前准备 2 JJF（鲁）120－2021
7.2.1.1外观检查
装置所有部件外观应符合以下要求： a）各部件外观完好，无明显的变形和损伤。 b）金属件外露表面具有良好的防腐蚀层， c）充油设备无渗漏油，充气设备气压在正常的气压范围内，干式设备无裂痕。 d）所有电气设备的金属外壳有接地端子，有易见、清晰、不易脱落的接地标志。 e）产品端子标志正确、齐全。 f)装置所有连接牢固。 g）装置铭牌至少应包括产品名称、产品型号、产品编号、制造厂名称信息。对于调压
单元和升压单元分离的装置，装置还可提供额定输入电压、额定输入电流、额定容量、额定输出电压、额定输出电流、端子标号、变比、准确度等级/最大允许误差不确定度等信息。
7.2.1.2通电检查
通电后，开关、按键、调节旋钮、显示屏、测量仪表和各种状态指示灯（标志）应工作正常。 7.2.1.3绝缘电阻试验
用500V的绝缘电阻测试仪测量电源输入端和外壳及地之间的绝缘电阻，其绝缘电阻值应不小于20M2。
对于调压单元和升压单元分离的装置，还应用500V的绝缘电阻测试仪测量调压单元
的输入、输出端子对外壳之间的绝缘电阻，其绝缘电阻值应不小于20MQ2 7.2.1.4工频耐压试验
电源输入端和外壳之间施加1.5kV工频电压，历时1min，无击穿或飞弧现象。 当装置的额定电压不高于250kV时，在装置的电压输出端和地之间施加1.2倍额定电
压，历时1min，无击穿或闪络现象；当装置的额定电压高于250kV时，在装置的电压输出端和地之间施加1.1倍额定电压，历时1min，无击穿或闪内络现象
7.2.2输出电压示值误差 7.2.2.1校准点的选取
3
