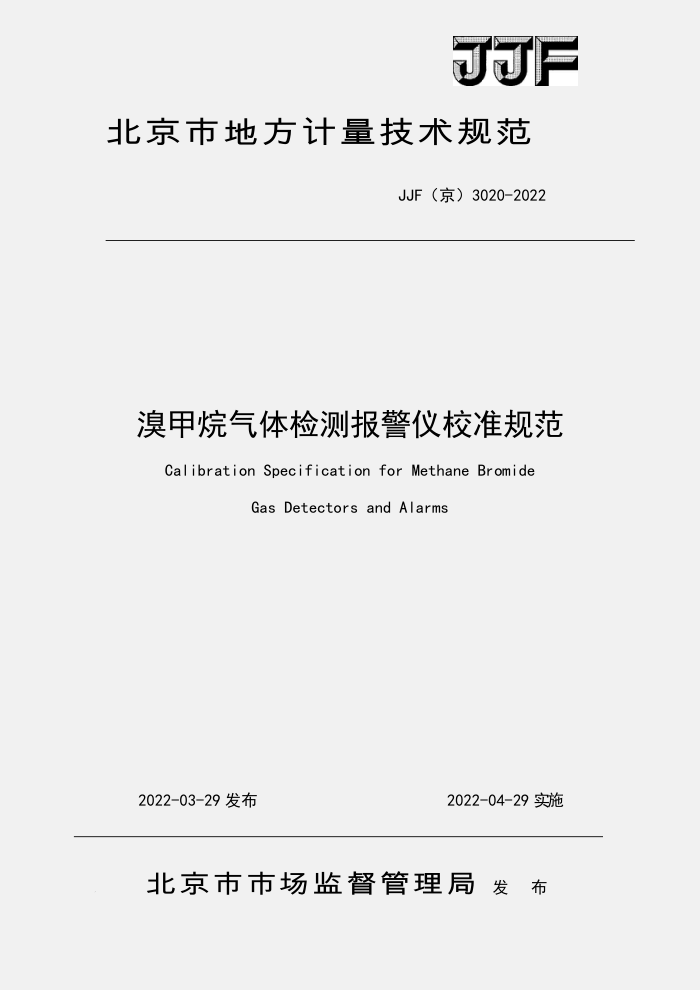

JJF
北京市地方计量技术规范
JJF（京）3020-2022
溴甲烷气体检测报警仪校准规范
Calibration Specification for Methane Bromide
Gas Detectors and Alarms
2022-03-29发布
2022-04-29实施
北京市市场监督管理局发布 JJF（京）3020-2022
溴甲烷气体检测报警仪校准规范 Calibration Specification for Methane Bromide Gas Detectors and Alarms
JJF（京） 3020-2022
归口单位：北京市市场监督管理局主要起草单位：北京市计量检测科学研究院参加起草单位：天津市计量监督检测科学研究院
河北省计量监督检测研究院
本规范委托北京市计量检测科学研究院负责解释 JJF（京）3020-2022
本规范主要起草人：
张国城（北京市计量检测科学研究院）
杨振琪（北京市计量检测科学研究院）
郭知明（天津市计量监督检测科学研究院：
韩江振（河北省计量监督检测研究院
参加起草人：
潘素素（北京市计量检测科学研究院）
潘一廷（北京市计量检测科学研究院）
商宇扬（北京市计量检测科学研究院 JJF（京）3020-2022
目 录
范围 2 引用文件.. 3 概述. 4 计量性能要求. 5
1
校准条件. 5.1环境条件， 5.2校准用标准物质及配套设备， 6
.2
校准项目和校准方法.. 6.1校准前准备 6.2示值误差. 6.3重复性. 6.4响应时间.. 6.5报警功能. 6.6漂移 1
.2
:
L
校准结果表达... 7.1校准记录.. 7.2校准证书. 8 复校时间间隔.. 附录A. 附录B.. 附录
4
S
:6 .8
10 JJF（京）3020-2022
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001- 2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》 编写。
本规范的制定参考了GB12358-2006《作业场所环境气体检测报警仪通用技术要求》、GB50493-2009《石油化工可燃气体和有毒气体检测报警器设计规范》 等技术标准。
本规范为京津冀共建计量技术规范。 本规范为首次发布。
II JJF（京）3020-2022
漠甲烷气体检测报警仪校准规范
1范围
本规范适用于测量上限不超过1000μmo1/mol溴甲烷气体检测报警仪的校准。其他量程的仪器可参照本规范进行校准。 2 引用文件
本规范引用了下列文件： GB12358-2006作业场所环境气体检测报警仪通用技术要求凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，
其最近版本（包括所有的修改单）适用于本规范。 3 概述
溴甲烷气体检测报警仪（以下简称“仪器”）主要用于检测作业场所等环境中溴甲烷气体的浓度。仪器的检测原理主要是电化学原理。仪器主要由检测元件、放大电路、报警系统、显示器等组成。仪器类型按使用方式分为固定式和便携式，按采样方式分为扩散式和泵吸式。 4计量性能要求
仪器的计量特性技术指标见表1。
表1仪器的计量特性技术指标
序号 1
项目示值误差重复性响应时间零点漂移量程漂移
技术要求
绝对误差：土2μmol/mol；相对误差：土10%，满足其中之一即可
2
不大于2%
3
扩散式仪器不大于60s；泵吸式仪器不大于30s
±2%FS ± 3%FS
4
5
注：以上指标不用于合格性判别，仅做参考；仪器首次校准建议做全项，后续校准可不做零点漂移与量程漂移。 JJF（京）3020-2022
5校准条件 5.1环境条件
5.1.1环境温度：（0～40）℃。 5.1.2相对湿度：≤85%。 5.1.3无影响仪器正常工作的电磁场及干扰气体，应保持通风并采取安全措施。 校准用标准物质及配套设备 5.2.1有证气体标准物质：溴甲烷气体标准物质，相对扩展不确定度不大于3%（k=2）。
当采用气体稀释装置时，稀释后气体标准物质浓度的相对扩展不确定度应满足上述要求。
5.2.2零点气体：洁净空气或高纯氮气（99.999%）。 5.2.3秒表：分度值不大于0.1s。
5.2.4流量控制器：流量范围（0～1500）mL/min或按照仪器说明书要求，准确度等级不低于4级。如图1所示。
流量计入口
流量计
被校仪器
气体标准物质
C
vb >放空
旁通流量计
图1流量控制器示意图
5.2.5减压阀及气体管路：应使用不与溴甲烷气体发生反应或吸附的材质。
6# 校准项目和校准方法 6.1校准前准备
检查仪器外观，不应有影响校准结果的缺陷。仪器各调节部件应能正常工作，各紧固件无松动。仪器通电后应能正常工作，显示部分应清晰完整。
仪器预热稳定后，按照仪器使用说明书的要求对调整仪器的零点和示值。若说明书中没有明确要求，则用零点气体调整仪器的零点，用浓度约为满量程80%的气体标准物质调整仪器的示值。 6.2示值误差
分别通入浓度约为满量程20%、50%、80%的气体标准物质，待示值稳定后记录示值，
2 JJF（京）3020-2022
每种浓度重复测量3次，取算术平均值作为仪器示值。按式（1）计算绝对误差；按式（2）计算相对误差。
Ac= C-C
(1)
c-C×100%
(2)
Ac,=
Cs
式中：
Ac一一仪器示值绝对误差，μmol/mol;
Ac.—一仪器示值相对误差，%； c——3次测量结果的算术平均值，μmol/mol; c.一—气体标准物质浓度值，μmol/mol。
6.3重复性
通入浓度约为满量程50%的气体标准物质，重复测量6次，重复性以单次测量的相对标准偏差表示，按式（3）计算仪器的重复性。
Z(c, -c)2 n-1
(3)
x100%
e
C
式中：
st一一测量重复性，%; c一一测量结果的算术平均值，μmol/mol; Ci一一第i次测量值，μmol/mol; n一一测量次数，n=6。
6.4响应时间
通入零点气体使仪器示值回零，通入浓度约为满量程50%的气体标准物质，待示值稳定后读取仪器示值。撤去气体标准物质，仪器示值回零后，再通入上述浓度的气体标准物
3
