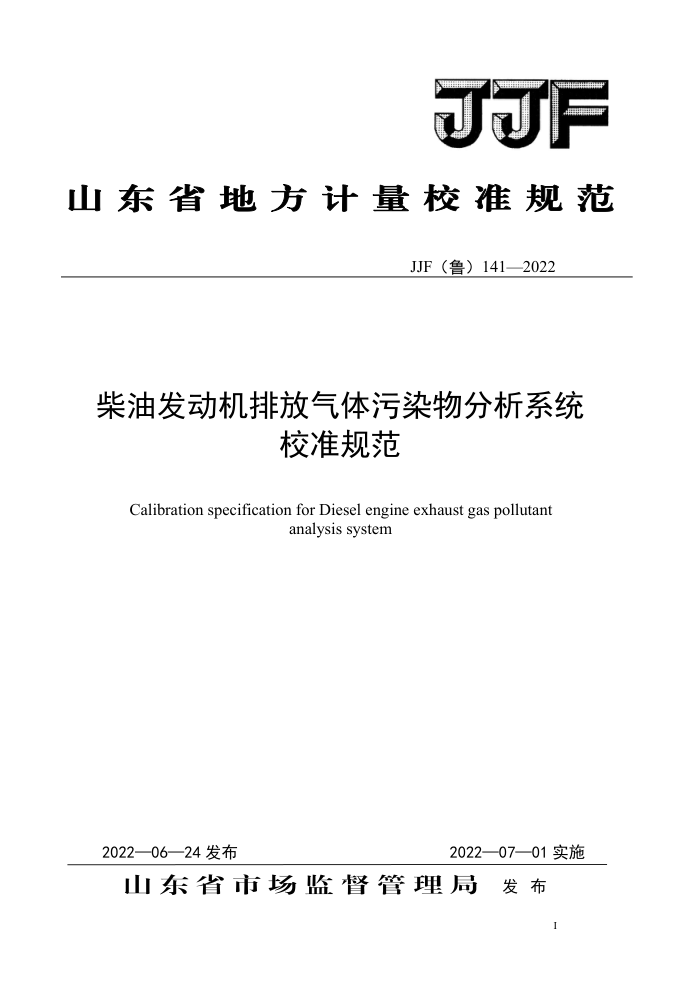

JJF
山东省地方计量校准规范
JF（鲁）141—2022
柴油发动机排放气体污染物分析系统
校准规范
Calibration specification for Diesel engine exhaust gas pollutant
analysis system
2022—07—01实施
2022—06—24发布
山东省市场监督管理局 发布
T JJF（鲁）141—2022
柴油发动机排放气体污染物
JJF (鲁) 1412022
分析系统校准规范 Calibration specification for Diesel
engine exhaust gas pollutant analysis system
归口　单　位：山东省低碳计量技术委员会
主要起草单位：济南市计量检定测试院
参加起草单位：山东省计量科学研究院
青岛市计量技术研究院
中机科（北京）车辆检测工程研究院有限公司
济南星峰环保科技有限公司
本规范委托山东省低碳计量技术委员会负责解释 JJF（鲁）141—2022
本规范主要起草人：
陈需 （济南市计量检定测试院）张文帅（济南市计量检定测试院）朱海渤（济南市计量检定测试院）
参加起草人：
王飞（山东省计量科学研究院）魏凯（青岛市计量技术研究院）董庆奇（中机科（北京）车辆检测工程研究院有限公司）丁健峰（济南星峰环保科技有限公司） JJF（鲁）141—2022
目 录
引 言 1 范围 2 引用文件. 3 术语和计量单位. 3.1术语 3.2计量单位 4 概述， 5 计量特性 5.1 示值误差 5.2 重复性 5.3 漂移 5.4 NO2-NO转化率 6 校准条件， 6.1 环境条件 6.2 校准用仪器设备 7校准项目和校准方法 7.1 外观及功能检查. 7.2 示值误差 7.3重复性 7.4漂移. 7.5NO2-NO转化率 8校准结果表达附录A 柴油发动机排放气体污染物分析系统校准原始记录（推荐）格式..7 附录B 柴油发动机排放气体污染物分析系统校准证书内页（推荐）格式....10 附录C 柴油发动机排放气体污染物分析系统测量结果的不确定度评定示例......11
II
.. 2
3
.3
2
....3
D
....4
V
5
....6
.6 JJF（鲁)141—2022
引言
本规范以JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012 《测量不确定度评定与表示》为基础性系列规范进行制定。
本规范为首次制定。
II JJF（鲁)141——2022
柴油发动机排放气体污染物分析系统校准规范
1范围
本规范适用于柴油发动机排放气体污染物分析系统的校准。
2引用文件
本规范引用了下列文件： JJG688汽车排放气体测试仪 JF1873柴油车氮氧化物（NOx）检测仪校准规范 GB17691重型柴油车污染物排放限值及测量方法（中国第六阶段） GB18352.6轻型汽车污染物排放限值及测量方法（中国第六阶段） GB20891非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第
三、四阶段）
HJ1014非道路柴油移动机械污染物排放控制技术要求凡是注日期的引用文件，仅注日期的版本适用于本规范，凡是不注日期的引用
文件，其最新版本（包括所有的修改单）适用于本规范
3术语和计量单位
3.1术语 3.1.1全流稀释法Full-flowdilution
指稀释空气与全部排气充分混合后抽取一部分进行分析的测量过程。 3.1.2发动机排放气体气体污染物Engineexhaustgaseouspollutants
包括一氧化碳（CO）、氮氧化物（NOx，以等价二氧化氮（NO2）表达）、碳氢化合物（HC，例如：总碳氢（THC）、非甲烷碳氢（NMHC）、甲烷（CH4））等气体排放物。 3.1.3NO2-NO转化率ConvertrateofNO2-NO
当NO2气体通过NO2-NO转化器时，经过反应后转化成NO的摩尔分数与反应前NO2总的摩尔分数之比，以百分比（%）表示。 3.2计量单位
柴油发动机排放气体污染物分析系统应采用法定计量单位，各组分气体含量的
1 JJF(鲁)141——2022
测量结果用体积分数表示，其中：
CO2体积分数表示为"%"或"10-2"； CO、NO、NOxNH体积分数表示为"10-6"” THC、CH4体积分数表示为“10-6"，以碳计。
4概述
柴油发动机排放气体污染物分析系统（以下简称分析系统）用于发动机性能试验中污染物排放测量与分析。按照采样方式分为原始排气测量方法和稀释排气测量方法，其结构由取样系统、过滤器、稀释通道（仅稀释排气测量方法具备）、气体分析仪、NOx转化器、非甲烷截止器（NMC）等组成（如图1所示）。其中，气体分析仪按照测量对象不同分为一氧化碳（CO）分析仪、二氧化碳（CO2）分析仪、碳氢化合物（HC）分析仪、甲烷和非甲烷碳氢化合物（NMHC）分析仪、氮氧化物（NOx）分析仪、氨气（NH3）分析仪等。
NMHC分析仪
非甲烷截载止器
样气取样系统
HC分析仪
过滤器 气体分析仪 co分析仪
NO分析仪
NO.转化器
稀释通道
NO分析仪
CO2分析仪
NH;分析仪
图1分析系统结构框图
5计量特性
5.1示值误差
THC、CH4、CO、CO2、NO、NOx相对误差不超过±2%或引用误差不超过±0.3%，满足其一即可。
NH3相对误差不超过土3%或绝对误差不超过±2×10-6，满足其一即可。
2 JJF（鲁）141—2022
5.2重复性
THC、CH4、CO、CO2、NO、NOx不大于1%。 NH3不大于2%。
5.3漂移
THC、CH4、CO、CO2、NO、NOx、NH3在1h内零点漂移和量程漂移不大于示值误差。 5.4NO2-NO转化率
NO2转化为NO效率应不低于95% 注：以上指标仅供参考，不适用于合格性判定。
6校准条件
6.1环境条件 6.1.1 温度：（20±10）℃。 6.1.2 湿度：不大于85%RH。 6.1.3 环境空气中不应含有具有腐蚀性、易燃性气体及其它影响测量结果的气体。 6.2木 校准用仪器设备 6.2.1标准气体 6.2.1.1零点气体
零点气体为高纯氮气。 对于原始排气测量方法，其中杂质含量满足C1：≤1×10-6，CO：≤1×10-6，CO2:
≤400×10-6，NO：≤0.1×10-6。
对于稀释排气测量方法（原始排气测量方法也可选用），其中杂质含量满足C1： ≤0.05×10-6，CO：≤1×10-6，CO2:≤10×10-6，NO:≤0.02×10-6 6.2.1.2校准用气体标准物质
校准用气体应选择有效期内的有证标准物质，其中C3H8、CH4、CO、CO2、NO 气体标准物质的相对扩展不确定度不大于1%（k=2），NO2、NH3气体标准物质的相对扩展不确定度不大于2%（k=2）。
CH4气体标准物质应以空气为底气，其它气体标准物质以氮气为底气。 6.2.1.3NO2-NO转化率测试气体标准物质
NO2-NO转化率测试气体标准物质采用N2中NO气体标准物质与N2中NO2气体
