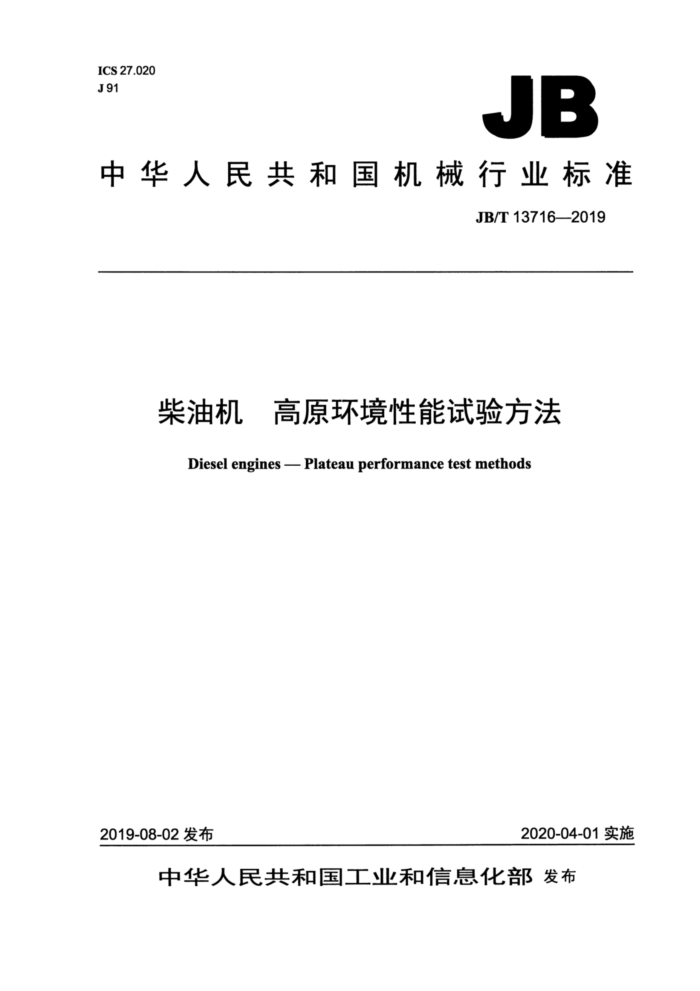

中华人民共和国机械行业标准
JB/T 13716—2019
柴油机 高原环境性能试验方法
Diesel engines -- Plateau performance test methods
2020-04-01实施
2019-08-02 发布
中华人民共和国工业和信息化部发布 JB/T 13716—2019
目 次
前言范围.
1
1
2规范性引用文件 3术语和定义， 4试验条件.. 5试验和检查项目 6测量参数和要求... 7试验方法.... 7.1 起动性能试验. 7.2 最低空载稳定转速试验 7.3 功率试验。 7.4排气烟度试验. 7.5 排气污染物试验. 7.6 燃油消耗率试验. 8试验报告
表 1 试验和检查项目 JB/T 13716—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：昆明云内动力股份有限公司、上海内燃机研究所、广西玉柴机器股份有限公司、
云南西仪工业股份有限公司、潍柴动力股份有限公司、重庆车辆检测研究院有限公司、昆明理工大学、 上海汽车集团股份有限公司商用车技术中心。
本标准主要起草人：崔丽华、谢亚平、陈丽琼、李明星、邓伟、李文广、曹文明、孟红霞、雷基林、 吕音涛、周健、吕文芝、石来华、乔亮亮。
本标准为首次发布。
I JB/T 13716—2019
柴油机高原环境性能试验方法
1范围
本标准规定了柴油机高原环境性能试验方法。 本标准适用于中小功率（≤560kW）柴油机，其他柴油机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1147.2中小功率内燃机第2部分：试验方法 GB/T1883.12005往复式内燃机词汇第1部分：发动机设计和运行术语 GB3847一2005车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法 GB/T5741一2008船用柴油机排气烟度测量方法 GB/T 6072.1一2008往复式内燃机性能第1部分：功率、燃料消耗和机油消耗的标定及试验
方法通用发动机的附加要求
GB/T 6072.3-—2008 往复式内燃机性能第3部分：试验测量 GB/T9486一1988柴油机稳态排气烟度及测定方法 GB/T 9487—2008 3柴油机自由加速排气烟度的测量方法 GB11122—2006柴油机油 GB15097船舶发动机排气污染物限值及测量方法（中国第一、二阶段） GB17691-2018重型柴油车污染物排放限值及测量方法（中国第六阶段） GB/T18297-2001汽车发动机性能试验方法 GB18322一2002农用运输车自由加速烟度排放限值及测量方法 GB19147车用柴油 GB19756一2005三轮汽车和低速货车用柴油机排气污染物排放限值及测量方法（中国I、Ⅱ阶段） GB20891一2014非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段） GB/T21404一2008内燃机发动机功率的确定和测量方法一般要求 GB/T28239非道路用柴油机燃油消耗率和机油消耗率限值及试验方法
3术语和定义
GB/T1883.1—2005、GB/T21404—2008界定的以及下列术语和定义适用于本文件。
3.1
高原环境plateauenvironmental 海拔超过2000m地区的环境。
3.2
功率劣化率 power degradation ratio 柴油机在高原环境下，且环境温度为298K土5K（25℃土5℃）、相对湿度为45%土5%、柴油机冷
却液温度大于或等于343K（70℃）时测量的功率（若属于电控型柴油机，高原修正充许开启）与标准
1 JB/T 13716—2019
大气下测量的功率的比值。 3.3
燃油消耗率劣化率fuel consumptiondegradationratio 柴油机在高原环境下，且环境温度为298K土5K（25℃土5℃）、相对湿度为45%土5%、柴油机冷
却液温度大于或等于343K（70℃）时测量的燃油消耗率（若属于电控柴油机，高原修正允许开启）与标准大气下测量的燃油消耗率的比值。 3.4
排气烟度劣化率exhaust smoke degradation ratio 柴油机在高原环境下，且环境温度为298K士5K（25℃土5℃）、相对湿度为45%土5%、柴油机冷
却液温度大于或等于343K（70℃）时测量的排气烟度（若属于电控柴油机，高原修正允许开启）与标准大气下测量的排气烟度的比值。 3.5
排气污染物劣化率exhaust pollutants degradation ratio 柴油机在高原环境下，且环境温度为298K土5K（25℃土5℃）、相对湿度为45%土5%、柴油机冷
却液温度大于或等于343K（70℃）时测量的排气污染物比排放量（若属于电控发动机，高原修正允许开启）与标准大气下测量的排气污染物比排放量的比值。
4试验条件
4.1试验前制造厂应提供柴油机必要的技术文件，试验样机应符合产品图样和技术文件的要求。 4.2试验用柴油的质量要求应符合GB19147的规定或制造厂使用说明书的要求。 4.3试验用机油的质量要求应符合GB11122一2006的规定或制造厂使用说明书的要求。 4.4试验用柴油机应按制造厂试验规范进行磨合或经45h磨合。 4.5试验用测量设备、仪器和仪表等应经有资质的计量单位检定或校准合格，并在有效期内。测量设备和仪器、仪表的准确度应符合GB/T21404一2008或GB/T18297一2001的规定。 4.6测量设备、仪器和仪表推荐采用直读式或自动记录式。 4.7测量位置的要求应满足GB/T1147.2或GB/T18297—2001的规定。
5试验和检查项目
柴油机试验和检查项目由各专业标准规定；若无规定，按表1执行。
表1试验和检查项目
试验类别出厂试验（常温)
序号 1 起动性能试验
试验和检查项目
定型试验
抽查试验（常温)
J 7 V v /
最低空载稳定转速试验
/ / / / /
/ /
2 3 功率试验 4 排气烟度试验
排气污染物试验燃油消耗率试验
/ /
5 6 注1：“／”为需要进行试验和检查的项目，“√”为按需要选定的项目。 注2：对于需要进行试验和检查的项目及按需要选定的项目，若项目中包含多项内容，也可择需进行部分内容的
试验。
2 JB/T 13716—2019
6测量参数和要求
6.1柴油机测量参数及其允许偏差应符合GB/T21404—2008或GB/T6072.3—2008及制造厂技术文件的规定，具体测量时可根据试验和检查项目的需要以及内燃机的结构予以增减。 6.2除试验项目要求测取参数的瞬时值外，各项参数均应在柴油机以稳定工况运转1min后测取。主要参数应至少测定2次，取其平均值。
7 试验方法
7.1起动性能试验 7.1.1车用柴油机的起动性能试验按GB/T18297一2001的规定进行，其他用途柴油机的起动性能试验按GB/T1147.2的规定进行。 7.1.2高原环境条件下柴油机起动性能劣化，各海拔状态下起动成功的评判标准按以下规定：
a）海拔为2000m土100m时，柴油机起动时间为：标准环境状况下要求的时间+5s b）海拔为3000m士100m时，柴油机起动时间为：标准环境状况下要求的时间+15s; c）海拔大于或等于4000m时，柴油机起动成功的评判标准为能起动成功。
7.2最低空载稳定转速试验
车用柴油机按GB/T18297一2001的规定进行试验，其他用途柴油机按GB/T1147.2的规定进行试验。 7.3功率试验 7.3.1车用柴油机按GB/T18297一2001的规定进行试验，其他用途柴油机按GB/T1147.2的规定进行试验。 7.3.2在试验设备能测量各海拔状况的条件下，从海拔为2000m土100m开始，海拔每升高1000m土 100m，按7.3.1的规定测取一次柴油机在该海拔下的功率。不具备试验条件时，应至少测取海拔为 2000m±100m、环境温度为298K±5K（25℃±5℃)、相对湿度为45%±5%状况下的柴油机功率。 7.4排气烟度试验 7.4.1根据车用、船用、低速汽车用及非道路移动机械用等用途分别按GB3847一2005、GB/T5741一 2008、GB/T9486—1988、GB/T9487-2008、GB18322—2002或制造厂技术文件的规定进行试验。 7.4.2在试验设备能测量各海拔状况的条件下，从海拔为2000m士100m开始，海拔每升高1000m土 100m，按7.4.1的规定测取一次柴油机在该海拔下的排气烟度。不具备试验条件时，应至少测取海拔为2000m士100m、环境温度为298K土5K（25℃±5℃）、相对湿度为45%±5%状况下的柴油机排气烟度。 7.5排气污染物试验 7.5.1根据车用、船用、低速汽车用及非道路移动机械用等用途分别按GB17691一2018、GB15097、 GB19756—2005、GB208912014或制造厂技术文件的规定进行试验。 7.5.2在试验设备能测量各海拔状况的条件下，从海拔为2000m土100m开始，海拔每升高1000m土 100m，按7.5.1的规定测取一次柴油机在该海拔下的排气污染物比排放量。不具备试验条件时，应至少测取海拔为2000m±100m、环境温度为298K±5K（25℃±5℃）、相对湿度为45%±5%状况下的柴油机排气污染物比排放量。
3 6
JB/T 13716—2019
7.6燃油消耗率试验 7.6.1燃油消耗率试验按GB/T6072.1一2008的规定进行。非道路用柴油机增加加权燃油消耗率试验，试验方法按GB/T28239的规定执行。 7.6.2在试验设备能测量各海拔状况的条件下，从海拔为2000m土100m开始，海拔每升高1000m土 100m，按7.6.1的规定测取一次柴油机在该海拔下的燃油消耗量（率）。不具备试验条件时，应至少测取海拔为2000m士100m、环境温度为298K土5K（25℃土5℃）、相对湿度为45%土5%状况下的柴油机燃油消耗率。
8试验报告
试验结束后，试验报告应由试验负责人编写，试验报告至少应包含以下内容： a）试验单位； b）试验人员； c）试验时间； d）试验用柴油机样机机型、出厂编号、主要技术参数； e）试验及检测测量设备、仪器、仪表、附件； f）试验条件； g）试验测量参数，如起动性能、怠速、功率、燃料消耗率、排气烟度和排气污染物比排放量等； h）试验计算过程及结果，如计算各项测量参数劣化率（如功率劣化率、燃油消耗率劣化率、排气
烟度劣化率、排气污染物劣化率等)； i）试验结论。
