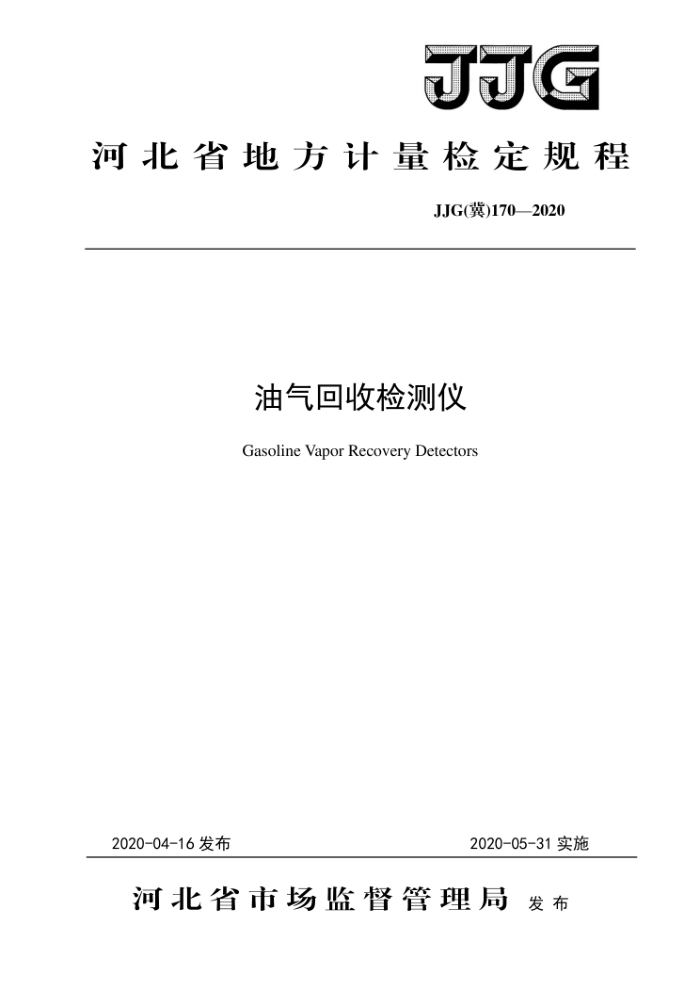

JJG
河北省地方计量检定规程
JJG(冀)170—2020
油气回收检测仪 Gasoline Vapor Recovery Detectors
2020-04-16发布
2020-05-31实施
河北省市场监督管理局 发布 JJG（冀)170-2020
油气回收检测仪检定规程 Verification Regulation for GasolineVaporRecoveryDetectors
JJG(冀) 170—2020
归口单位：河北省市场监督管理局
主要起草单位：河北省计量监督检测研究院
河北省计量检测技术中心
青岛崂应环境科技有限公司河北省交通规划设计院
本规程委托河北省计量监督检测研究院负责解释 JJG（冀）170-2020
本规程主要起草人：
王龙 （河北省计量监督检测研究院）李同波 （河北省计量检测技术中心）刘硕 （河北省计量监督检测研究院）杨英昆 （河北省计量监督检测研究院）毕立新 （河北省计量监督检测研究院）陈仲辉 （青岛崂应环境科技有限公司）张乃琦 （河北省交通规划设计院） JJG（冀）170-2020
目录
引 1 范围 2 引用文件. 3 术语和计量单位 3.1 术语 3.2 计量单位. 4 概述
2
2
4
计量性能要求. 5.1 压力计量性能. 5.2 流量计量性能 5.3 计时误差 6 通用技术要求. 6.1 外观 6.2 绝缘电阻 7 计量器具控制.. 7.1 检定条件 7.2 检定项目 7.3 检定方法 7.4 压力计量性能 7.5 流量示值误差和重复性 7.6计时误差 7.7检定结果处理和检定周期附录A 附录B 检定证书和检定结果通知书内页格式
5
3
5
6
0
.10
11 .13
13 JG(冀)170-2020
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》、JJF1059.1-2012《测量不确定度评定与表示》、JJF1001-2011《通用计量术语及定义》等规范编写。
本规程参考了JJG875-2005《数字压力计》、JJG633-2005《气体容积式流量计》、 JJG640-2016《差压式流量计》、GB20951-2007《汽油运输大气污染物排放标准》 GB20952-2007《加油站大气污染物排放标准》、HJ/T431-2008《储油库、加油站大气污染治理项目验收检测技术规范》等规程、标准中内容。
本规程为首次发布。 JJG（冀）170-2020
油气回收检测仪检定规程
1范围
本规程适用于油气回收检测仪（以下简称检测仪）的首次检定、后续检定和使用中检
查。 2引用文件
本规程引用了下列文件：
GB20952-2007 《加油站大气污染物排放标准》
JJG633-2005 《气体容积式流量计》
JJG640-2016 《差压式流量计》
JJG875-2005 《数字压力计》 JJF1001 《通用计量术语及定义》 JJF1004 《流量计量名词术语及定义》 JJF1002-2010 《国家计量检定规程编写规则》 凡是注明日期的引用文件，仅注日期的版本适用于本规程；凡是未注明日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1.1油气gasoline vapor
加油站加油、卸油和储存汽油过程中产生的挥发性有机物（非甲烷总烃）。 3.1.2油气回收检测仪GasolineVaporRecoveryDetectors
油气回收检测仪主要用于加油站油气回收系统密闭性、液阻、气液比等技术参数的检测，通过规定的各参数的限值，判定油气回收系统是否满足规定要求。 JJG（冀）170-2020
3.2计量单位 3.2.1 体积单位：升，符号L：或者立方米，符号m3。 3.2.2流量单位：升每分钟，符号L/min；或者立方米每小时，符号m3/h。 3.2.3 压力单位：帕[斯卡，符号Pa；或者千帕，符号kPa。 3.2.4 温度单位：摄氏度，符号℃；或热力学温度，符号K。 3.2.5 5时间单位：秒，符号s：分钟，符号min。
4概述
油气回收检测仪是用于检测油气回收装置的仪器，广泛应用于环保管理部门和环境检测机构对油气回收装置密闭性、液阻、气液比的检测，对油气回收装置的验收，及时掌握油气回收系统的回收效率，监督加油站大气污染污染源物排放总量及排放达标情况等。
检测仪是通过测量油气回收系统中的流量、压力参数，实现油气回收系统密闭性、液阻、气液比等参数检测的仪器。按照流量测量原理的不同，可以分为容积式检测仪、差压式检测仪等。
检测仪一般由数字压力计、流量计、调节阀、管路和显示单元等部件组成。
5计量性能要求
5.1压力计量性能
检测仪的压力计量性能见表1。
表1压力计量性能
量程范围 (0~2.5)kPa (0~5.0)kPa
最大允许误差 ±0.5%FS ±0.2%FS
零位漂移
回程误差
1h内不大于最大允许误差 不大于最大允许
误差的绝对值
绝对值的1/2
5.2流量计量性能 5.2.1流量示值误差
流量最大允许误差不超过±2.5%。
5.2.2流量重复性
流量示值重复性不超过最大允许误差的1/3。 JJG（冀）170-2020
5.3计时误差
计时10min误差不应超过±1s。
6通用技术要求
6.1外观
仪器铭牌应标明其制造厂名、商标、名称、型号、测量范围、出厂编号、出厂日期、 工作电压及频率、使用环境条件，铭牌应清晰，且应有防爆合格证编号及其标识。 6.2绝缘电阻
仪器的绝缘电阻不小于20M2。
7计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。
7.1检定条件 7.1.1环境条件 7.1.1.1环境温度：（15～25）℃； 7.1.1.2相对湿度：≤85%； 7.1.1.3大气压：（86～106）kPa。 7.1.1.4无明显的电磁干扰、无明显的机械振动。 7.1.2 检定用标准装置及配套设备 7.1.2.1计量标准器
a）压力标准装置选用的压力标准装置测量范围应满足表1的要求，其最大允许误差绝对值应不大于
被检数字压力计最大允许误差绝对值的1/3。
b）流量标准装置流量标准装置的测量范围应满足被检检测仪的要求，流量标准装置引入的扩展不确
定度（k=2）分量应不大于检测仪最大允许误差绝对值的1/3。
每次测量时间不少于装置和被检流量计允许的最短测量时间，且应保证一次检定中
流量计输出累积值的分辨率不大于被检流量计最大允许误差绝对值的1/10。
