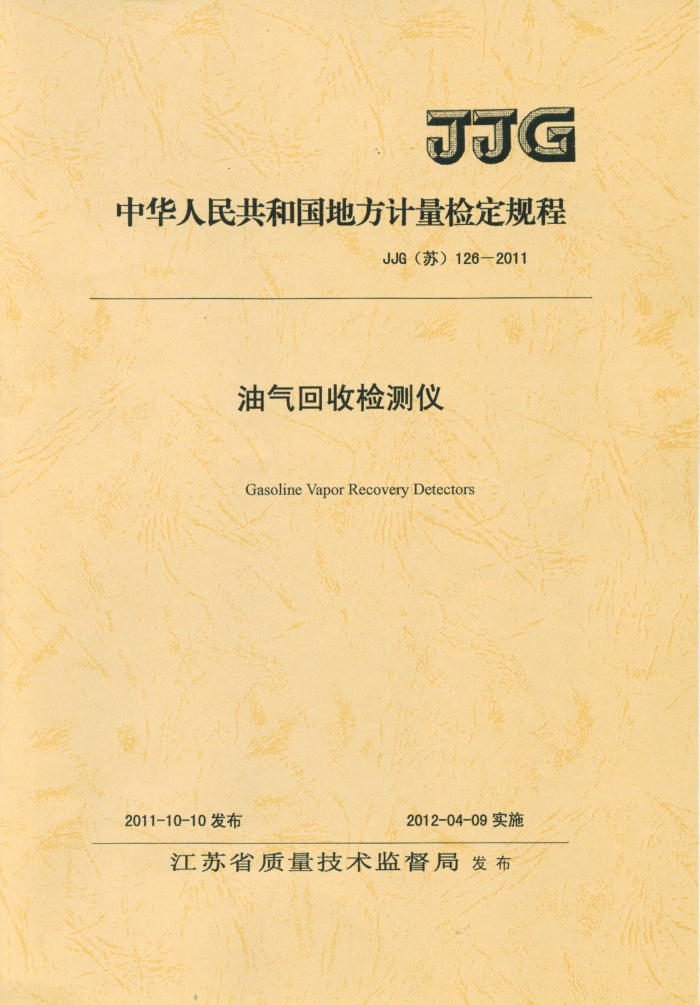

JG
中华人民共和国地方计量检定规程
JJG（苏）126—2011
油气回收检测仪
GasolineVaporRecoveryDetectors
2011-10-10发布
2012-04-09实施
江苏省质量技术监督局发布 JJG(苏)126—2011
油气回收检测仪检定规程
JJG（苏）126-2011
VerificationRegulationof
GasolineVaporRecoveryDetectors
本规程经江苏省质量技术监督局于2011年10月1011批准，并自 2012年04月09口起施行。
归口单位：江苏省流量计量专业技术委员会主要起草单位：无锡市计革测试中心参加起草单位：江苏省计量科学研究院
本规程委托江苏省流量计量专业技术委员会负责解释 JJC(苏)126—2011
本规程主要起草人：
'
李家乐 （无锡市计量测试中心）黄朝晖 （江苏省计量科学研究院）徐立毅 （无锡市计量测试中心）
参加起草人：
侯松梁 （江苏省计量科学研究院） JJG(苏)126—2011
目 录
(1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) .(3) (3) (3) (3) (4) (4) (9) .. (9) (10) ... (11) (12) ·(13)
范围引用文件…·
1
2 3 术语和定义· 4 概述· 5计量性能要求 5.1压力·· 5.2流量 6通用技术要求.· 6.1随机文件.
6.2外观- 6.3密封性 6.4绝缘电阻 6.5流量与压力相关性· 7计量器具控制· 7.1检定条件. 7.2检定项目 7.3检定方法 8检定结果处理和检定周期.. 8.1检定结果处理 8.2检定周期· 附录A：原始记录参考格式· 附录B：检定证书（内页）参考格式附录C：检定结果通知书（内页）参考格式
- JJC(苏)126—2011
油气回收检测仪检定规程
1 范围
本规程适用于汕气回收检测仪（以下简称检测仪）的首次检定、后续检定和使用中检。
2引用文献
下列标准、规程中包含的条义，通过引用而构成本规程的条文。
弹簧管式：般压力表、压力真空衣和真空表检定规利
JJG52-1999 JJG573-2003 膜盒压力表检定规程 JJG875-2005 数字川力计检定规程 JJG633-2005 气体容积式流量计检定规程 JJG257-2007 浮子流量计检定规程 JF1001-1998 通用计量术语及定义 JJF1002-2010 国家计量检定规程编写规则 GB20952-2007 加汕站大气污染物排放标准 HJ/T431一2008储汕库、加汕站大气污染治理项11验收检测技术规范 《江苏省油汕气回收治理改造1程计技术服务指南》（2011年版）
使用本规程时，应注意使用1述引用文件的现行有效版本。
3术语和定义
3.1汕气回收gasolinevaporrecovery
在加汕机上附川的、可将给机动车汕箱加注汽汕时产生的汕气，通过密封方式收集进入埋地汕罐。 3.2流量马力相关性correlationofflowandpressure
在不同流量值下，与之相联管道力同步变动的特性。
4概述
检测仪主要用对加汕机油气回收密封性、液阻、气液比等技术参数的检测。
- JJG(苏)126—2011
检测仪：般由气源、压力衣、流量计、调节阀、管路和显示单元等部件组成。按结构川分为整体型和分体型。
5计量性能要求 5.1检测仪所配用压力仪表准确度等级
表1川力仪表准确度等级
回程
轻敲位移
仪器名称压力表压力真空表数字压力计注：1.用力表量程在：（0～250）Pa以上，分度值不人于5a，压力真空表真空测量范用至少应在（0～-1500）Pa以1：
最人允许误差
零位误差
± 1. 6%FS
1. 6%FS
1. 6%FS
0. 8%F°S
±0.5F-S
0.25%FS
0. 5%FS
2.数字压力计量程在（05000）Pa以1，分度值不大于1Pa
5.2检测仪所配用流量仪表准确度等级
表2流量仪表准确度等级最人允许误差 ±2.5%S
重复性
仪器名称浮子流量计
±2.5%
≤0. 8%
气体容积式流量计注：选用浮子流量计测量范围至少应在：（10～100）L/min以.1：。
6通用技术要求 6.1随机文件
检测仪应附有使用说明书和合格证。说明书中应说明技术条件、防爆等级、电源供电形式、流量计和压力表（压力计）的计量性能、操作使用方法等。
6.2外观 6.2.1检测仪表血涂层应光洁，不应有明显损伤、刺脱、划痕和锈蚀。开关、旋（按）钮等功能键应完好牢固，操作灵活。管道连接部分应牢固可靠。显示部分应显示清晰。 6.2.2检测仪的铭牌.上应注明仪器名称、型号、出厂编号、制造年月租制造单位、防爆 2 JJC(苏)126—2011
等级、防爆标识等信息并清晰可辩。 6.2.3检测仪应标注气体进、山口标识。 6.3密封性
检测仪应能承受750Pa的工作用力，持续时问不少」3min，检测仪应不漏气 6.4绝缘电阻
检测仪电源端子与外壳的绝缘电阻应大」20M2。 6.5流量与力相关性
在给定流量值的条件下，力波动值应不大」压力表显小最小分度值的·半。采用数字压力计的压力波动值不大」2.5Pa
7计量器具控制
计量器具的控制包括首次检定、后续检定利使用中检查。 7.1检定条件 7.1.1检定环境条件： 7.1.1.1环境温度：（20±5）℃： 7.1.1.2相对湿度：（40~70）%RH； 7.1.1.3大气压力：（86～106）kPa 7.1.2检定时，机械振动对检测仪的影响应小到可以忽略不计。 7.1.3外界磁场对检测仪的影响应小到川以忽略不计。 7.1.4检定用设备
1）主标准器检定压力表用主标准器最大允许误绝对值应不大于被检用力表最大允许误差绝
对值的1/4，数用力计为1/3。 检定流量计用主标准器的扩展不确定度（k=2）应优」被检流量计最大允许误差绝对值的1/2。
2）配套计量设备器具一温度计：量程（050）℃，分度值为0.1℃；
一湿度计：相对湿度在（20%～90%）的范围内应优于土5%：一力让：1级：秒表：分度值0.01s 一绝缘阻表：输山电压500V，10级；
3 JJG(苏)126—2011
-=气压让：修正店示值的相对扩展不确定度应优」2.5%，（k=2）。 --差压计：准确度等级优]1级
7.2检定项日
检测仪首次检定、后续检定和使川中检查的项目见表3
表3检定项目一览表首次检定
使川中检含
检定项口外观检查密封性试验绝缘电阻
后续检定
+ +
-
+
-
+
T
4
乐力流量
示值误差
流量压力相关性
7.3检定方法 7.3.1外观检查
用测方法检查检测仪的外观，其结果应符合6.1和6.2的要求。
7.3.2密封性试验
打开检测仪的进气阀门，充川至750Pa时关闭检测仪的进、出气阀门，保持3min，应符合6.3的要求。 7.3.3绝缘电阻
仪器处非工作状态，将绝缘电阻表的接线端分别接到仪器电源端子与机壳上，施加500V直流试验电，稳定5s后，读取绝缘电阻值，应符合6.4要求。 7.3.4力示值误差 7.3.4.1压力表 a）零位误差检查：用口测的方法检查零位误差，应符合表1的要求。 b）小值检定
以标有量值数字的分度线作为检定点。检定时，用压力发生器从零位开始缓慢均匀造用，使用力表与标准器同时达到第··个检定点，待压力稳定后，读取标准器示值与用力表小值（按分度值的1/10估读），然后用指轻敲压力表的表壳，指针摆动停下后，再读取用力表示值并进行记录。依次对各检定点，直至测量1限造检定。而后，
