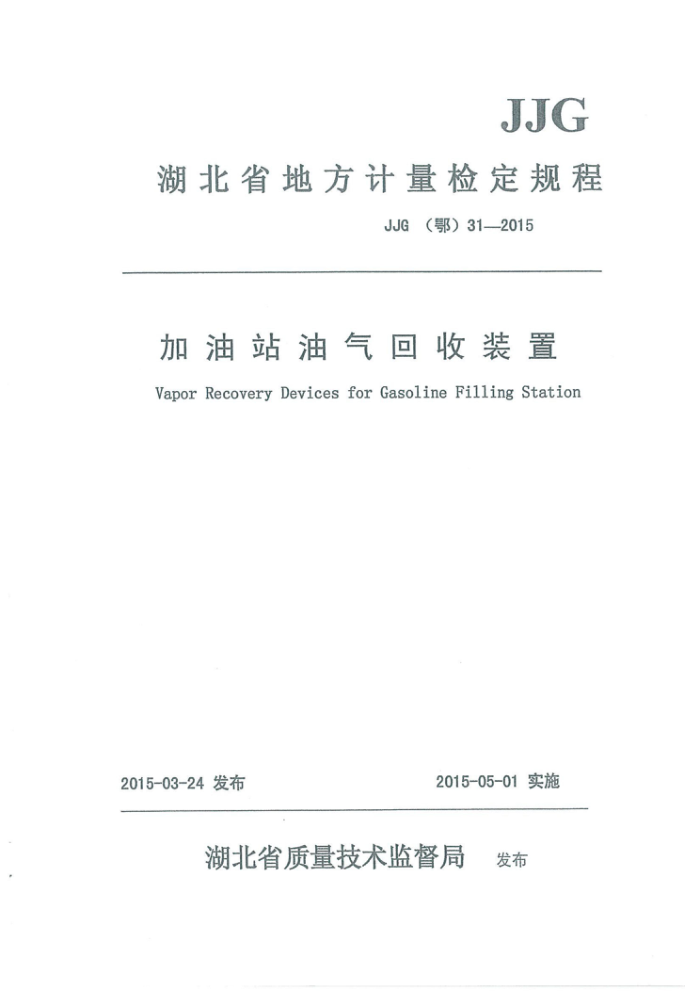

JJG
湖北省地方计量检定规程
JJG（鄂）31—2015
加油站油气回收装置 Vapor Recovery Devices for Gasoline Filling Station
2015-05-01实施
2015-03-24发布
湖北省质量技术监督局 发布 JJG（鄂）31-2015
加油站油气回收系统检定规程JJG G（鄂）31-2015
Verification Regulationof
VaporRecoveryDevicesforGasolineFillingStation
本规程经湖北省质量技术监督局2015年03月24日批准，并自
2015年05月01日起施行。
归口单位：湖北省质量技术监督局主要起草单位：武汉市度量衡管理所
本规程委托湖北省武汉市度量衡管理所负责解释 JJG （鄂）31-2015
本规程主要起草人：
陈燕飞周传亮
参加起草人：
柳仕起李杨胡鹏付炜 JJG （鄂）31-2015
目录
引言： 1适用范围.. 2引用文献· 3术语和定义 4概述 4.1组成 4.2工作原理 5计量性能要求· 5.1液阻 5.2密闭性 5. 3 气液比 6通用技术要求· 6.1外观及随机文件要求· 6.2性能要求 7计量器具控制. 7.1检定条件.. 7.2检定项目· 7.3检定方法 7.4检定结果处理 7.5检定周期附录A检定记录附录B检定证书及检定结果通知书内页格式.
(I) (1) (1) (1) .· (2) . (2)
(2) ... (3) · (3) · (3) ·(5) . (5) (5) · (5) · (6) · (6) .·· (7) ..· (7) .(12) · (12) ·(13) (15)
1 JJG（鄂）31-2015
引言
本规程以JJF1002-2010《国家计量检定规程编写规则》和JJF1001-2011 《通用计量术语及定义》为基础性系列规范进行制定。 本规程是按照GB20952-2007《加油站大气污染物排放标准》、HJ/T431-2008 《储油库、加油站大气污染治理项目验收检测技术规范》以及GB50156-2002《汽车加油加气站设计与施工规范》中的技术要求和方法进行制定的。
本规程为首次制定
I JJG（鄂）31—2015
加油站油气回收装置计量检定规程
1适用范围
本规程适用于新建、改建、扩建加油站油气回收装置的首次检定、后续检定和使用中检验。 2引用文献
GB20952-2007 加油站大气污染物排放标准 GB50156-2002 汽车加油加气站设计与施工规范 GB10543-2003 飞机地面加油和排油用橡胶软管及软管组合件 JJG443-2006 5 燃油加油机检定规程 HJ/T431-2008储油库、加油站大气污染治理项目验收检测技术规范使用本规程时，注意使用上述引用文献的现行有效版本。
3术语和定义
3.1油气gasolinevapor
加油站加油、卸油和储存汽油过程中产生的挥发性有机物（非甲烷总烃）。
3.2加油站油气回收装置vaporrecoverydevicesforgasolinefilling station
加油站油气回收装置由卸油油气回收装置、汽油密闭储存、加油油气回收装置、在线监测系统和油气排放处理装置组成。该系统的作用是将加油站在卸油、 储油和加油过程中产生的油气，通过密闭收集、储存和送入油罐汽车的罐内，运送到储油库集中回收冷凝成汽油。 3.3液阻dynamicbackpressure
凝析液体滞留在油气管线内或因其他原因造成气体通过管线时的阻力。 3.4密闭性vaporrecoverydevicestightness
油气回收装置在一定气体压力状态下的密闭程度。
1 JJG（鄂）31—2015
3.5气液比airtoliquidvolumeratio
加油时收集的油气体积与同时加入油箱内的汽油体积的比值。 3.6真空辅助vacuum-assist
加油油气回收装置中利用真空发生装置辅助回收加油过程中产生的油气。 3.7在线监测系统on-linemonitoringsystem
在线监测加油油气回收过程中的气液比以及油气回收装置的密闭性和管线液阻是否正常的系统，当发现异常时可提醒操作人员采取相应的措施，并能记录、 储存、处理和传输监测数据。 3.8油气排放处理装置vaporemissionprocessingequipment
针对加油油气回收装置部分排放的油气，通过采用吸附、吸收、冷凝、膜分离等方法对这部分排放的油气进行回收处理的装置。 3.9压力/真空阀pressure/vacuumvalve
又称P/V阀、通气阀、机械呼吸阀，可调节油罐内外压差，使油罐内外气体相通的阀门。 3.10加油站油气回收检测仪gasolinevaporrecoverydetectors
加油站油气回收检测仪主要是通过测量压力、流量，根据二者之间的关系，
分别检测出加油站油气回收装置的液阻、密闭性、气液比等主要技术参数的装置。 4概述 4.1组成
加油站油气回收装置由卸油油气回收装置、汽油密闭储存、加油油气回收装置、地埋罐、压力/真空阀、在线监控系统和油气排放处理装置组成。 4.2工作原理
如图1所示，该装置的作用是将加油站在卸油、储油和加油过程中产生的油气，通过密闭收集、储存和送入油罐汽车的罐内，运送到储油库集中回收冷凝成汽油。
