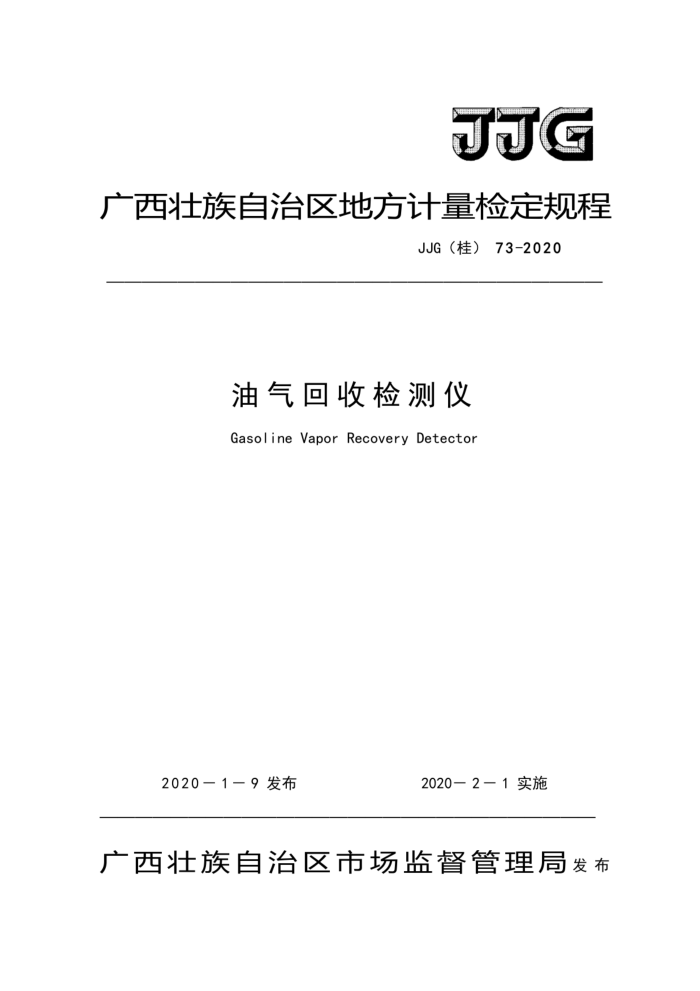

JJG
广西壮族自治区地方计量检定规程
JJG（桂）73-2020
油气回收检测仪 GasolineVapor RecoveryDetector
2020一2一1实施
2020-1-9发布
广西壮族自治区市场监督管理局发布 JJG(桂)73-2020
油气回收检测仪检定规程 JJG（桂）73-2020
Verification Regulation of
GasolineVapor RecoveryDetector
本规程经广西壮族自治区市场监督管理局于2020年1月9日批准，并
自2020年2月1日起施行。
归口单位：广西壮族自治区市场监督管理局
主要起草单位：广西壮族自治区计量检测研究院
本规程由广西壮族自治区市场监督管理局负责解释 JJG(桂）73-2020
本规程主要起草人：
参加起草人： JJG(桂) 732020
目
录
引言 1 2 3 3. 1 术语· 3. 2 计量单位 4
(11) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (8) (9) (10) (11) (12)
范围引用文件术语和计量单位
概述计量性能要求
5 5. 1 流量计量性能 5. 2 压力计量性能 6
通用技术要求
6.1 外观与标识 6. 2 密封性 6. 3 绝缘电阻 1
计量器具控制
7. 1 检定条件 7. 2 检定项目 7. 3 检定方法 7. 4 检定结果的处理· 7. 5 检定周期· 附录A 工作介质高度差引起的检定附加误差修正方法附录B 检测仪检定原始记录参考格式附录C 检定证书/检定结果通知书内页参考格式
1 JJG(桂）73-2020
引言
本规程以JJF1002-2010《国家计量检定规程编写规则》、JF1001-2011《通用计量术语及定义》、JJF1004-2004《流量计量名词术语及定义》和JF1008-2008《压力计量名词术语及定义》为基础性规范进行编写。
在本规程的编制中，参考了JJG633-2005《气体容积式流量计》、JG875-2005《数字压力计》、GB20952-2007《加油站大气污染物排放标准》和HJ/T431-2008《储油库、加油站大气污染治理项目验收检测技术规范》。
本规程是首次制定，
1I JJG（桂）73-2020
油气回收检测仪检定规程
1范围
本规程适用于油气回收检测仪（以下简称为检测仪）的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJG633-2005气体容积式流量计 JJG875-2005数字压力计 JF1001-2011通用计量术语及定义 JJF1004-2004流量计量名词术语及定义 JF1008-2008压力计量名词术语及定义 GB20952-2007加油站大气污染物排放标准 HJ/T431-2008储油库、加油站大气污染治理项目验收检测技术规范凡是注日期的引用文件，仅注日期的版本适用本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1术语 3.1.1油气回收检测仪gasolinevaporrecoverydetector
油气回收检测仪是利用压力、流量以及两者之间的对应关系，分别检测出加油站油气回收系统的密闭性、液阻和气液比等主要技术参数的一种测量仪器。 3.1.2工况operatingcondition
测量气体量时气体的条件（例如：工况温度和工况压力）。 3.1.3标况basecondition
用于被测量气体体积转换的条件（例如：标况温度和标况压力）。 注：工况和标况只与测量或指示的气体体积有关，不应和“额定工作条件”及“参比条件”混淆，
后者与影响量有关。 3.1.4回转体积cyclicvolumeofagasmeter
流量计内运动部件旋转一周（完成一个工作循环）所对应的气体体积。
1 JJG（桂）73-2020
6.2密封性
检测仪应能承受750Pa的工作压力，持续时间不少于3min，检测仪应不漏气。 6.3绝缘电阻
检测仪电源端子与外壳的绝缘电阻应不小于20MQ2。 7计量器具控制
计量器具控制包括检测仪的首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1主标准器
检定流量计量性能可选用钟罩式气体流量标准装置、临界流文丘里喷嘴气体流量标准装置、标准表法气体流量标准装置，也可采用其它气体流量标准装置。
检定压力计量性能可选用活塞式压力计（含单、双活塞式压力真空计）、浮球式压力计、带平衡液柱活塞式压力真空计、液体压力计、数字式压力计，也可采用其它压力测量标准。
主标准器的流量、压力范围应分别与检测仪的流量、压力范围相适应，其流量、压力的最大允许误差绝对值应分别不大于检测仪流量、压力的最大允许误差绝对值的三分之一。 7.1.2配套设备
a）温度计：用于流过检测仪及主标准器的流体介质的温度测量，量程（0~50）℃ 分度值为0.1℃，最大允许误差为±0.2℃；
b）湿度计：用于测量流过检测仪及朱标准器的流体介质的环境相对湿度，最大允许误差为±5%RH；
c）压力计1：用于流过检测仪及测量标准流体介质的压力测量，最大允许误差为 ±20Pa;
e）压力计2：用于检测仪的密封性实验，最大允许误差为±20Pa： d）大气压力计：用于测量环境大气压力，最大允许误差为±0.25kPa； g）绝缘电阻表：直流100V或直流500V，准确度等级为10级 g）压力源：气瓶、手动压力（真空）泵、空气压缩机、真空泵等。
7.1.3检定环境条件：
a）环境温度：（20±5）℃；
