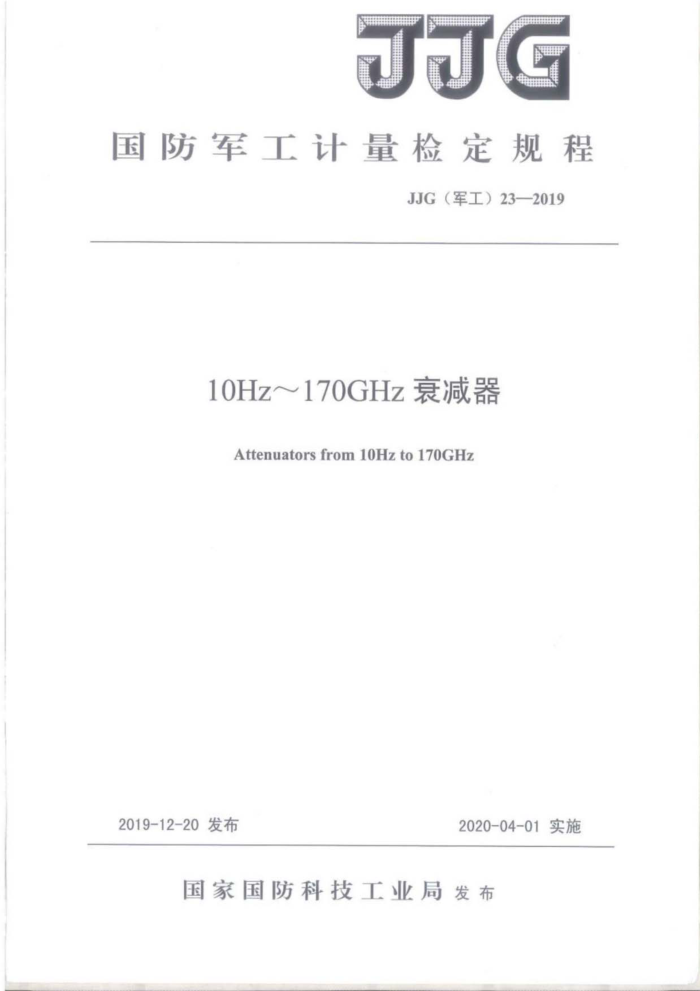

JJG
国防军工计量检定规程
JJG（军工）23—2019
10Hz～170GHz衰减器
Attenuators from10Hzto170GHz
2019-12-20发布
2020-04-01实施
国家国防科技工业局发布 JJG（军工）23—2019
10Hz～170GHz衰减器
检定规程
JJG（军工）23—2019 代替JJG（军工）23—2012
Verification Regulation of Attenuators
from10Hzto170GHz
起草单位：国防科技工业第二计量测试研究中心 JJG（军工）23—2019
本规程起草人：
徐宝利 （国防科技工业第二计量测试研究中心）杨 初 （国防科技工业第二计量测试研究中心）李 放 （国防科技工业第二计量测试研究中心）杨春涛 （国防科技工业第二计量测试研究中心）张 娜 （国防科技工业第二计量测试研究中心）陈 婷 （国防科技工业第二计量测试研究中心）张 玥 （国防科技工业第二计量测试研究中心）杨 轶 （国防科技工业第二计量测试研究中心）吕 雪 （国防科技工业第二计量测试研究中心）李文意 （国防科技工业第二计量测试研究中心） JJG（军工）23—2019
目录
前言 1范围... 2概述 2.1原理.. 2.2分类... 2.3用途 3计量性能要求. 4通用技术要求 4.1外观和附件. 4.2工作正常性 5计量器具控制 5.1检定条件.. 5.2检定项目， 5.3检定方法 5.4检定结果的处理 5.5检定周期附录A原始记录格式
IT
2
.2
4
..4 .11
12
国防军工 JJG（军工）23—2019
前言
本规程依据JF（军工）1一2012《国防军工计量检定规程编写规则》编写，相关术语及测量不确定度评定遵循JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》两个文件。
本检定规程是对JJG（军工）23一2012《1kHz～50GHz衰减器检定规程》的修订，相对于原规程，本规程主要技术变化如下：
1）将频率范围扩展为10Hz～170GHz，增加相应的检定用设备，提高了计量性能要求；检定方法增加电压表法；
2）删除频谱仪法的检定方法；本规程历次版本发布情况：
JJG（军工）23—2012。
1I JJG（军工）23—2019
10Hz～170GHz衰减器检定规程
1范围
本规程适用于10Hz～170GHz频段的固定衰减器和可变衰减器的的首次检定、后续检定和使用中检查。 2概述 2.1原理
衰减器根据原理不同，可分为电阻式衰减器、回转式衰减器、截止式衰减器和吸收式衰减器等。电阻式衰减器通常由一个或多个T型和元型电阻分压基本单元组成。回转式衰减器为波导衰减器，它由三段波导串联而成，每段波导内装有衰减片，两端为固定的衰减片，中间为可转动的衰减片，当中间衰减片转动时，回转衰减器的衰减量发生改变。截止式衰减器的基本工作原理是电磁波在截止波导内，其电场强度随距离呈指数衰减。吸收式衰减器是将衰减片置于波导中垂直于波导宽边，当衰减片并行于波导窄边移动时，衰减量发生变化。 2.2分类
衰减器的种类很多，根据衰减量的可变情况，可分为固定衰减器和可变衰减器：根据输出形式不同，可分为波导衰减器、同轴衰减器：根据原理不同，可分为电阻式衰减器、 回转式衰减器、截止式衰减器和吸收式衰减器等 2.3用途
衰减器是无线电测量中的常用器件，能使无线电信号的幅度在传输过程中减弱。电阻式衰减器、回转式衰减器和吸收式衰减器在微波频段广泛使用。截止式衰减器可以作为标准衰减器或衰减传递标准使用。 3计量性能要求
a）频率范围：10Hz~170G国防军工
b）衰减量：10Hz~100kHz，0dB~100dB：100kHz~1.3GHz，0dB~120dB；1.3GHz~ 50GHz，0dB~100dB：50GHz～75GHz，0dB~80dB：75GHz~110GHz，0dB~70dB： 110GHz~170GHz，0dB60dB
c）最大允许误差：±（0.1~3） dB（10Hz~100kHz），±（0.02~3）dB（100kHz~ 170GHz）；
d）电压驻波比范围：1.0~3.0（300kHz170GHz）。 4通用技术要求 4.1外观和附件
被检衰减器外观应完好无损，无影响正常工作的机械损伤，附件应齐全，非首次检定 JJG（军工）23—2019
时应有上次的检定证书。 4.2工作正常性
被检衰减器的接头应牢固可靠，刻度或显示值应清晰完整。 5计量器具控制 5.1检定条件 5.1.1检定用设备
检定用设备应经过计量技术机构检定合格或校准满足使用要求，并在有效期内。 a）感应分压式衰减标准装置
1）频率范围：100kHz~170GHz； 2）量程：OdB～80dB； 3）测量不确定度：100kHz～18GHz，（0.004dB～0.008dB）/10dB：18GHz～50GHz，
（0.03dB0.04dB）/10dB；50GHz~170GHz， （0.05dB~0.08dB）/10dB（k-2） b）衰减校准装置
1）频率范围：10MHz~40GHz； 2）量 程：OdB～80dB； 3）测量不确定度：0.02dB/10dB（k-2）。
c）测量接收机
1）频率范围：100kHz～50GHz 2）量 程：OdB~120dB； 3）测量不确定度： （0.015dB+0.005dB/10dB）~0.02dB/10dB（k-2）。
d）电压表
1）频率范围：10Hz～200kHz； 2）量 程：1mV~100V： 3）测量不确定度：0.025dB~0.75dB（k-2）。
e）信号源1（本振源）
1）频率范围：100kHz~170GHz； 2）稳幅输出电平：≥10dBm； 3）有时基输入，输出功能
f）信号源2
1）频率范围：100kHz~170GHz 2）稳幅输出电平：≥-10dBm； 3）有时基输入、输出功能，有频率扫描功能。
g）低频信号发生器
2 JJG（军工）23—2019
1）频率范围：10Hz～200kHz； 2）电压范围：10mV~100V； 3）平坦度：±0.1dB。
h）隔离器
1）频率范围：与被检衰减器相匹配： 2）电压驻波比：≤1.1；注：可用相同性能的调配器替代
i）标量网络分析仪
1）频率范围：300kHz~40GHz； 2）电压驻波比测量范围：≥1； 3）电压驻波比测量不确定度：4%~8%（k-2）； 4）传输幅度测量范围：0dB～40dB； 5）传输幅度测量不确定度：0.2dB1.0dB（k=2）。
j）矢量网络分析仪
1）频率范围：300kHz~170GHz； 2）电压驻波比测量范围：≥1 3） 电压驻波比测量不确定度：2%~10%（k=2）： 4）传输幅度测量范围：OdB~80dB； 5）传输幅度测量不确定度：0.1dB~0.6dB（k-2）。
5.1.2环境条件
a）环境温度：23℃土5℃ b）相对湿度：≤80%： c）供电电源：（220土11）V， （50±1）Hz d）其他：周围无影响仪器正常工作的电磁于扰和机械振动。
5.2检定项目
衰减器的检定项目见表1。
表1检定项目
序号 1 2 3 4 5
使用中检查
检定项目名称外观和附件工作正常性
首次检定
后续检定
+ + + + +
+ + +
+ + +
可变衰减器的衰减量可变衰减器的起始衰减量可变衰减器的电压驻波比
