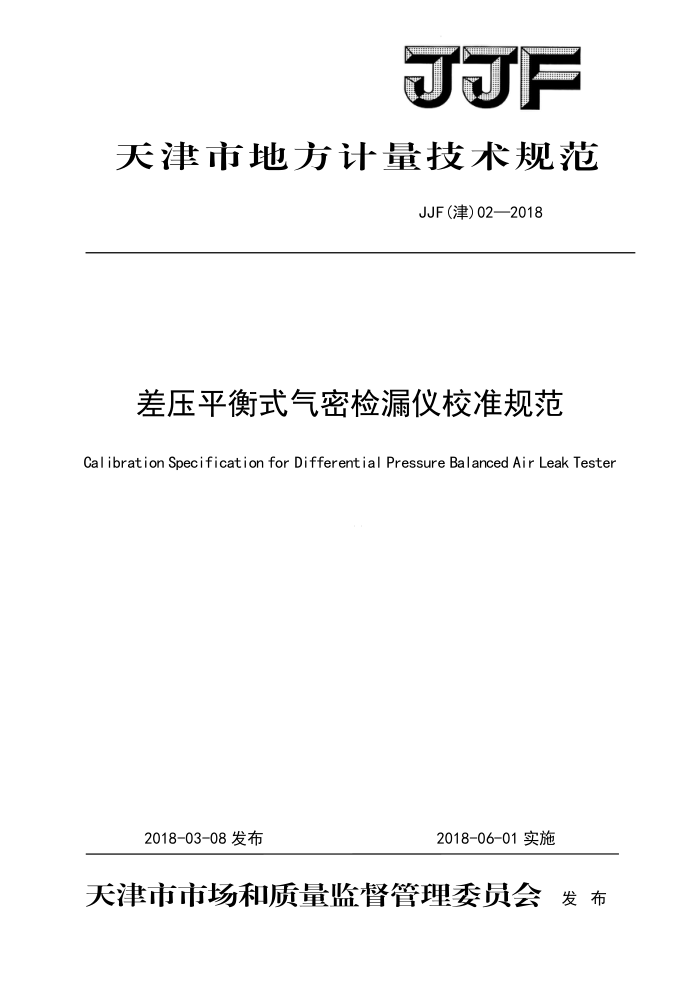

JJF(津)02—2018
差压平衡式气密检漏仪
校准规范 Calibration Specification for
JJF(津)02-2018
Differential Pressure Balanced Air Leak Tester
归口单位： 天津市市场和质量监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
天津市欧陆测控技术有限公司
本规范委托天津市计量监督检测科学研究院负责解释 JJF (津)02—2018
本规范主要起草人：
王锡钢安海骄甄杨 （天津市计量监督检测科学研究院）
（天津市计量监督检测科学研究院）
（天津市计量监督检测科学研究院）
参加起草人：
郭知明崔越 （天津市计量监督检测科学研究院）赵轶 （天津市计量监督检测科学研究院）姚月进 （天津市欧陆测控技术有限公司）
（天津市计量监督检测科学研究院） JJF（津）02—2018
录
目
引言
(II)
范围 2 引用文件 3术语和计量单位 3. 1 术语 3.2 计量单位· 4 概述 4. 1 工作原理· 4. 2 结构· 4.3 用途 5 计量特性· 6 校准条件 6.1环境条件 6.2测量标准及其它设备·..... 7校准项目和校准方法 7. 1 一般检查 7.2 校准项目 7. 3 校准方法 8 校准结果的表达· 9 复校时间间隔附录A 校准记录的参考格式. 附录B 校准证书内页格式附录 C 漏率测量不确定度示例附录D 测试压力测量不确定度示例附录E 平衡差压测量不确定度示例
1
(1)
(1) (1)
. (1)
(1) (2) (2) (2) (2) ....(2)
(3) : (3) .**.(3) : (3) ·(3) .*.(3)
(4) · (6) (7) .(8) ·(10) (11) (14) (17)
I JJF（津）02—2018
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1004-2011《流量计量名词术语及定义》JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
目前，差压平衡式气密检漏仪在我国已有众多用户，而国内目前尚无相应的计量技
术规范，该仪器的量值溯源工作处于盲区。由于没有国家校准规范，各地在校准项目、 校准方法及标准器的要求等方面不统一、不够规范和完善，为此制定本规范
本规范为首次制定，
II JJF（津）02—2018
差压式气密检漏仪校准规范
1范围
本规范适用于测试压力（表压）为（0~50）kPa，气体漏率为（1~10）atm.mL/min，平衡差压（表压）为（0~2000）Pa的差压平衡式气密检漏仪（以下简称检漏仪）的校准， 2引用文件
本规范引用了下列文件：
2010差压式气密检漏仪
GB/T25752
JJG 875 2005 数字压力计 JJF1001 -2011 通用计量术语及定义 JJF1004-2011 流量计量名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单） 适用于本规范 3术语和计量单位 3.1术语 3.1.1基准物master
和被测物的形状、材质及容积相同且其漏率和被测物相比可以忽略的参照物体。 3.1.2 漏率leakage rate
单位时间被测物内泄漏的体积值，单位为atm.mL/min。 3.l.3差压式气密检漏仪differentialpressure airleaktester
以差压传感器为感压元件检测被测物和基准物之间压力差来确定被测物是否存在泄漏和漏率大小的仪器或装置 3.l.4容积校正器internalvolumecalibrator
通过精确、微小的容积变化量，使检漏仪产生不同压力差的装置。
3.2计量单位 3.2.1体积单位：毫升，符号mL。 3.2.2漏率单位：标准大气压毫升每分钟（atm.mL/min）。 3.2.3压力单位：帕［斯卡]，符号Pa；或千帕，符号kPa。
1 JJF（津）02—2018
3.2.4温度单位：摄氏度，符号℃；或热力学温度，符号K。 4概述 4.1工作原理
检漏仪主要适用于在测试压力小于50kPa的密闭容器里的微小气体漏率的检测。检漏仪采用高精度的差压传感器，在基准物和被测物两端同时充入相同的压力，使差压传感器处于平衡的初始状态，仪器在依次进行的充气、平衡、检测等工作过程中，如果被测物有微小泄漏，则差压传感器能探测到基准物与被测物之间的压差，最终压差信号通过一定的数学模型计算出漏率，并进行显示。 4.2结构
检漏仪由外壳、减压阀、测试压力传感器、加压排气阀、平衡阀、差压传感器、基准物阀、被测物阀、信号处理单元和显示器组成，检漏仪的结构如图1所示，灰色方框表示检漏仪外壳。
目
测试压力传感器
文基准物阀
平衡阀
A 加压排气阀
差压传感器
减压阀
气源
F TF 平衡阀
被测物阀
图1检漏仪结构示意图
4.3用途
差压式气密检漏仪主要用于燃气具、汽车、航天等行业的密封性测试。 5计量特性
检漏仪的校准参数和对应技术指标如表1所示。
表1检漏仪的校准参数及对应的技术指标
序号 1 2 3
范围（0~50）kPa
项目测试压力漏率平衡差压
最大允许误差 ±2% F. S
±10% ±1% F. S
(1~10）atm.mL/min
（0~2000）Pa
注：以上指标不适用于合格判据，仅供参考。 校准条件
6 2 JJF（津）02—2018
6.1环境条件
环境条件一般应满足：环境温度：（15~30）℃ 相对湿度：不大于85% 大气压力：（86~106）kP
环境中无紊乱气流、紊乱热流、剧烈振动、强电场、强磁场。 6.2测量标准及其它设备
校准时所需的标准仪器及设备见表2所示。
表2校准用仪器设备
序号 仪器设备名称 1 数字 压力讠 2 皂膜流量 3 标准 差压 7 校准项目和校准方法 7. 1 一般检查 7. 1.1 检漏仪的显示装置应无显示亮度均匀， 不应有缺笔划等现象。 7. 1.2 检漏仪应标有产品名称、 型号、漏率范围（或平衡差压范围）、测试压力范围、 制造厂名、出厂编号、制造年月等标识，并清晰可辨。 7.1.3开机后，检漏仪的自检功能、加压保持动作、减压阀的调节性能、报警功能应保持良好。 7.1.4 检漏仪上的开关、旋钮、功能键及连接件、接插件不应有松动现象，应能正常工作。 7.1.5对于以上外观或功能不全而影响正常校准的情况，可不进行下述校准项目。 7.2校准项目
用途
技术要求
压力范围： (0~60) kPa, 准确度等级：0.5级最大允许误差： ±1% 差压范围： (0~2500)Pa, 最大允许误差 ±0.2%
测量测试压力测量漏率测量平衡差压
显示数字应清晰鲜明、 无重叠，仪表
H
H W
本规范校准项目包括测试压力、漏率和平衡差压的校准。若客户有要求时，可以根据客户的要求选择校准项目。 7.3校准方法 7.3.1测试压力的校准
3
