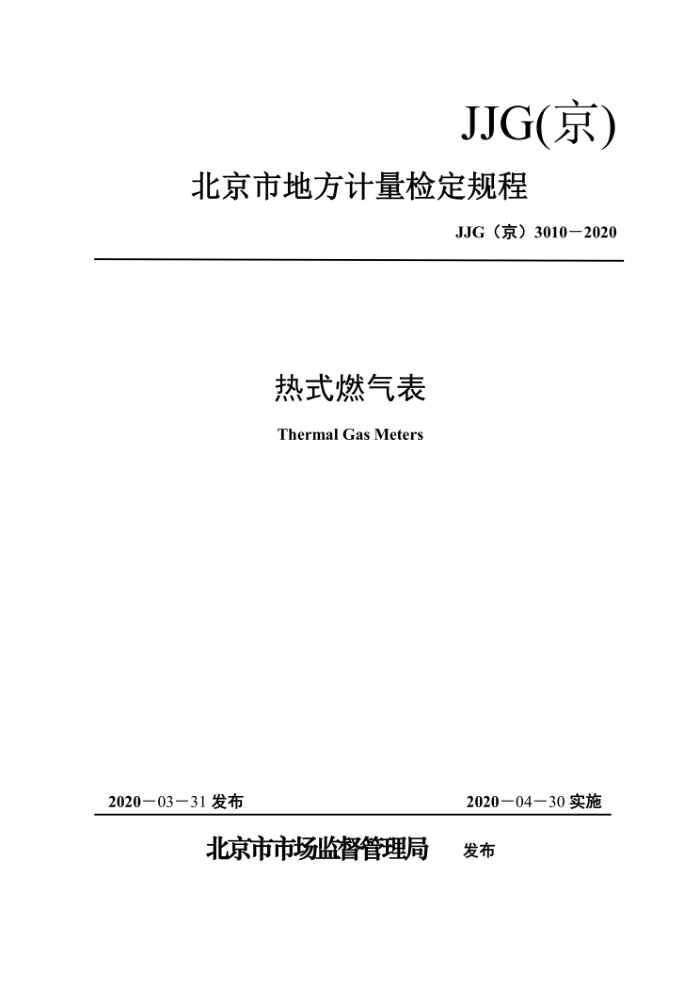

JJG(京)
北京市地方计量检定规程
JJG（京）3010—2020
热式燃气表 Thermal Gas Meters
2020—04—30实施
2020—03—31发布
北京市市场监督管理局 发布 JJG（京）3010—2020
热式燃气表检定规程 VerificationRegulationof ThermalGas Meters
JJG(京)3010—2020
归口单位：北京市市场监督管理局
主要起草单位： 北京市计量检测科学研究院
天津市计量监督检测科学研究院
河北省计量监督检测院
参加起草单位： 金卡智能集团股份有限公司
重庆前卫克罗姆表业有限责任公司
北京市燃气集团有限责任公司
杭州先锋电子技术股份有限公司
辽宁航宇星物联仪表科技有限公司
上海真兰仪表科技股份有限公司
本规程委托北京市计量检测科学研究院负责解释 JJG（京）3010—2020
主要起草人：
杨有涛（北京市计量检测科学研究院）
文康明（北京市计量检测科学研究院）
赵 轶 （天津市计量监督检测科学研究院）
陈世砚（ （河北省计量监督检测院）
参加起草人：
斜伟明 （金卡智能集团股份有限公司）
张勇 （重庆前卫克罗姆表业有限责任公司）黄冬虹 （北京市燃气集团有限责任公司）石爱国（杭州先锋电子技术股份有限公司）程波 （辽宁航宇星物联仪表科技有限公司）任海军 （上海真兰仪表科技股份有限公司）
I JJG（京）3010—2020
目 录
引言.. 1范围. 2引用文件.. 3术语和计量单位。 3.1术语. 3.2计量单位.. 4概述... 4.1原理... 4.2结构... 4.3用途... 5计量性能要求. 6通用技术要求... 6.1外观与标识... 6.2指示装置. 6.3流量范围和零流量 6.4密封性.. 6.5压力损失. 6.6提示功能.. 6.7附加功能.. 6.8防爆性能.. 7计量器具控制.. 7.1检定条件.. 7.2检定项目... 7.3检定方法.. 7.4检定结果的处理， 7.5检定周期. 附录A. 附录B...
I
2
**. 3
5
6
6
6
*.6
6
..8 ...11 11 .12 ..13 JJG（京）30102020
引言
本规程按JJF1002-2010《国家计量检定规程编写规则》的规定编写，依据并参考
JJG577-2012《膜式燃气表》、JJG1132-2017《热式气体质量流量计》、JJF1001-2011 《通用计量术语及定义》、JJF1004-2004《流量计量名词术语及定义》、GB/T6968-2019 《膜式燃气表》、GB/T20727-2006《封闭管道中流体流量的测量热式质量流量计》、GB/T 32201-2015《气体流量计》及JB/T13567-2018《热式质量燃气表》，并结合我国热式燃气表的技术水平和行业现状进行制定。本规程的主要技术指标与上述标准基本等效。
本规程是首次制定
Ⅲ JJG（京）3010—2020
热式燃气表检定规程
1范围
本规程适用于京津冀地区的最大工作压力不超过50kPa，最大流量不超过160m3/h 的以热传递法为测量原理的封闭管道用热式燃气表（以下简称燃气表）的首次检定、后续检定和使用中检查， 2引用文件
JJG577-2012膜式燃气表 JJG1132-2017热式气体质量流量计 JJF1001-2011通用计量术语及定义 JJF1004-2004流量计量名词术语及定义 GB/T6968-2019膜式燃气表 GB/T20727-2006封闭管道中流体流量的测量热式质量流量计 GB/T32201-2015气体流量计 JB/T13567-2018热式质量燃气表凡是注日期的引用文件，仅注日期的版本适用本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1术语 3.1.1热式燃气表thermalgasmeter
利用热传递和测量气体的热特性原理测量温度变化，获得燃气标准状况体积流量的计量器具。 3.1.2热式传感器thermalsensor
燃气表内直接接触被测介质，采用测量温度差方式获得流量信号的测量组件。 3.1.3工作模式operatingmode
热式燃气表的燃气测量方法，分为用户模式和检测模式。
3.1.4分界流量qttransitionalflowrate
介于最大流量和最小流量之间，把燃气表流量范围分为“高区”和“低区”的流量，高区和低区各有相应的最大允许误差。 3.1.5流量范围flowraterange
由燃气表最大流量和最小流量所限定的范围。
3.1.6最大工作压力pmaxmaximumworkingpressure
燃气表正常工作所能承受的压力上限值。 JJG（京）3010—2020
2
9
→
图1热式燃气表典型结构示意图
注：1指示装置；2电池；3主控模块；4流体流动方向；5电子热式传感器；
6控制阀门（可选用）：7外壳：8流体通道：9流体整流器（可选用）
4.3用途
燃气表主要应用在燃气计量场合，计量燃气的累积体积流量。
5 计量性能要求
燃气表的准确度等级和最大允许误差应符合表2的规定。
表2准确度等级和最大允许误差
最大允许误差
流量
准确度等级
首次检定/后续检定
使用中检查
±1.5%
±3.0%
q≤q≤qmax
1.5级
qmin≤q ±3.0%
±6.0%
6 通用技术要求 6.1外观与标识 6.1.1 铭牌和标识
燃气表铭牌或表体应清晰、永久性地标明： a) 制造商名称； b) 产品名称； c) 型号规格； d) 准确度等级； e) 出厂编号； f) 型式批准标志和编号（如适用）； g) 流量范围； h) 最大工作压力；
