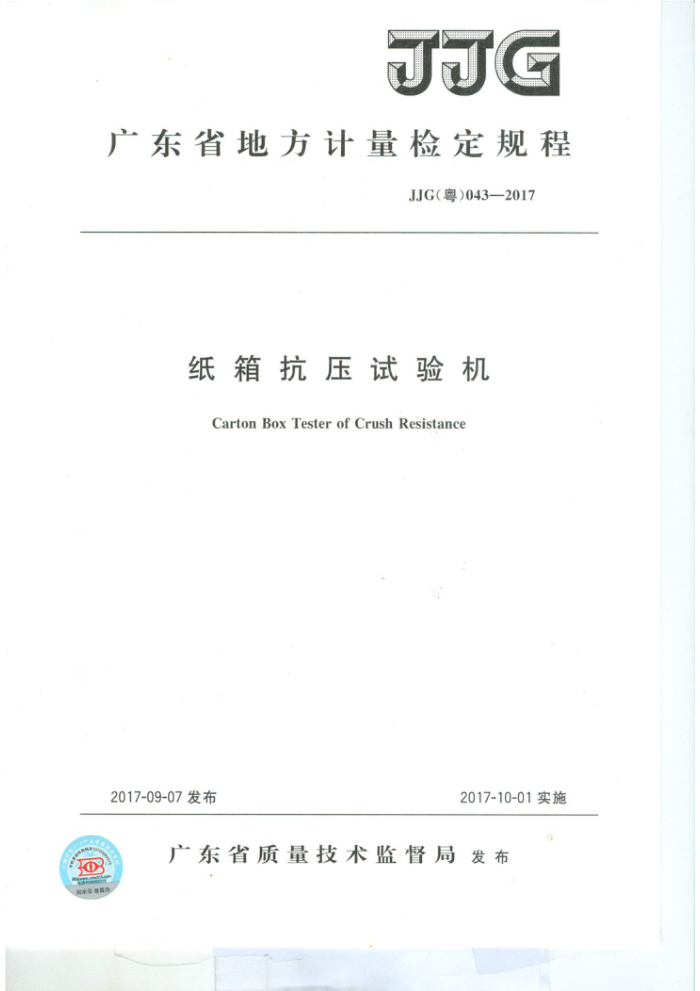

JJG
广东省地方计量检定规程
JJG（粤）043—2017
纸箱抗压试验机
CartonBoxTesterof CrushResistance
2017-10-01实施
2017-09-07发布
广东省质量技术监督局 厂发布
百
沙国青直市 JJG(粤)043—2017
纸箱抗压试验机检定规程
JJG(粤）)043—2017
VerificationRegulationof
CartonBoxTester of CrushResistance
归口单位：广东省质量技术监督局起草单位：广东省中山市质量计量监督检测所
本规程委托广东省中山市质量计量监督检测所负责解释 JJG(粤)043—2017
本规程主要起草人：
王光培（广东省中山市质量计量监督检测所）邓坚成（广东省中山市质量计量监督检测所）包庚喆（广东省中山市质量计量监督检测所）
参加起草人：
蔡承奇（广东省中山市质量计量监督检测所）甘潼（广东省中山市质量计量监督检测所） JJG(粤)043—2017
目录
引言
（IⅡ) （1）（1） (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) （3） (8) (8) (9) (11) (12) (13)
范围 2 引用文件 3 概述·
计量性能要求· 4.1 试验机的分级· 4.2 加压速度误差 4. 3 上、下压板工作面间的平行度 4. 4 鉴别阅、零点漂移. 4.5 噪声.. 4.6 堆码试验预置压力波动度· 4. 7 变形测量装置的示值误差.. 5 通用技术要求 5.1 外观和各部分的相互作用· 5. 2 加力系统 5. 3 测力系统 5. 4 安全保护装置..
4
计量器具控制.. 6.1 检定条件 6.2 检定项目和检定方法 7 检定结果的处理
6
检定周期附录A 纸箱抗压试验机检定记录参考格式附录B 检定证书/检定结果通知书内页参考格式附录C 检定证书检定结果页参考格式附录D 检定结果通知书检定结果页参考格式
8 JJG(粤）043—2017
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》的规定进行编写。 本规程为首次发布。
Ⅱ JJG(粤)043—2017
纸箱抗压试验机检定规程
1范围
本规程适用于最大试验力不超过50kN的纸箱抗压试验机（以下简称“试验机”）的首次检定、后续检定和使用中检查。
引用文件本规程引用下列文件： JJG139拉力、压力和万能试验机 QB/T1048一2004纸板及纸箱抗压试验机凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3概述
试验机以机械或液压方式施加力值，主要由加力系统、测量系统、安全保护装置等组成，用于瓦楞纸箱、蜂窝板箱等包装件的耐压、形变、堆码试验。 4计量性能要求 4.1 试验机的分级
试验机分为1级和2级两个级别，其各项技术指标见表1。
表1试验机测力系统的各项技术指标
零点示值相对误差/%FN
分辨力/%
示值相对误差/% 示值重复性/%
试验机级别
1级 2级注：F为相应测量范围上限值。
±1. 0 ±2. 0
1. 0 2. 0
±0. 1 ±0. 2
0. 5. 1. 0
4.2加压速度误差
试验机可动压板工作时的移动速度称为加压速度，其要求应符合表2的规定。
表2加压速度的技术指标
加压速度 10mm/min
试验机类别定速试验机可调速试验机
最大允许误差
±3mm/min
±5%
1mm/min~60mm/min JJG（粤)043—2017
4.3上、下压板工作面间的平行度
2
压板工作面间的平行度应不大于 4.4鉴别阈、零点漂移
XB（B为可动压板板面长边的边长，mm）。
1000
鉴别阅、15min内的零点漂移应符合表3的规定。
表3鉴别阈与零点漂移
鉴别阀/%FN
试验机级别
零点漂移/%
1级 2级
0. 1
±0. 2 ±0.5
0
4.5噪声
试验机工作时噪声声压级应不大于70dB（A） 4.6堆码试验预置压力波动度
试验机预置设定的压力，在可动压板静止或移动状态下均应稳定， 其压力波动度应不超过设定值的 +4% 4.7变形测量装置的示值误差
试验机变形测量装置的示值误关 应不超 Imm 5通用技术要求 5.1 外观和各部分的相互作用 5.1.1 试验机应有铭牌：铭牌上应有名称、型号规格、准确度等级、制造厂名、出厂编号、 出厂 日期。
5.1. 2 试验机应稳固安装：各运动部件应无影响计量性能的缺陷各种开关、按钮应操作灵活可靠，各部分连接可靠，数字显示清晰。 5.2加力系统 5.2.1 试验机机架应具有足够的试验空间，以便于装卸试样、 标准测力仪及其他辅助设备。 5.2.2试验机施加和卸除试验力时，应平稳、无冲击和振动现象 5.3测力系统 5.3.1在施加和卸除试验力的过程中，随着力的增加或减小，力的示值应连续稳定变化。显示的数据和（或）图形应清晰、完整、易于读取 5.3.2试验机应有记录试验结果数据的功能，测力系统应具备调零功能 5.4安全保护装置 5.4.1试验机安全保护装置应灵敏可靠、功能正常且不影响试验机性能。试验力超过测量上限2%10%时，安全装置应立即动作，使试验机停止加力。 5.4.2试验机活动压板移动到其工作范围的极限位置时，限位装置应立即动作，使其停止移动。
2 JJG(粤)043—2017
6计量器具控制
6.1检定条件 6.1.1环境条件 6.1.1.1试验机检定前按照说明书要求通电预热至规定时间，说明书没有规定时间的，通电预热时间一般不少于30min。 6.1.1.2试验机在温度10℃～35℃，相对湿度不大于80%的条件下检定。检定过程中，.环境温度变化不大于2℃。 6.1.2 检定使用的计量标准器具见表
表4检定用标准器具技术指标 0.3级
备注
检定项目试验力
序号 标准器具 1
标准测力
测量范围：18mm~50mm
上、 下压板工作面间平行度
内径百分表
2
示值识关
加压速度
测量范围：0500m 最天充差识
高度卡尺秒表声级计计权网络）钢卷斤顶
3
变形测量装置的示值误
5mn
加压速度
辨力：
4
噪真
2级
5
下压板工作面间平行度预置压力波动度
Ⅱ级
6 7
6.2 检定项目和检定方法 6. 2.1 试验机的首次检定， 后续检定及使用中检查项目见表
表5试验机检定项目
首次检定 后续检定 使用中检查
检定项目
序号 1 2 通用技术 加力系统 3 要求 测力系统
+ + + + + + + +
+
外观和各部分相互作用
+
安全保护装置示值相对误差
4 5
+
+ +
6 测量性能 示值重复性
+
要求 零点示值相对误差
7 8
分辨力 JJG
