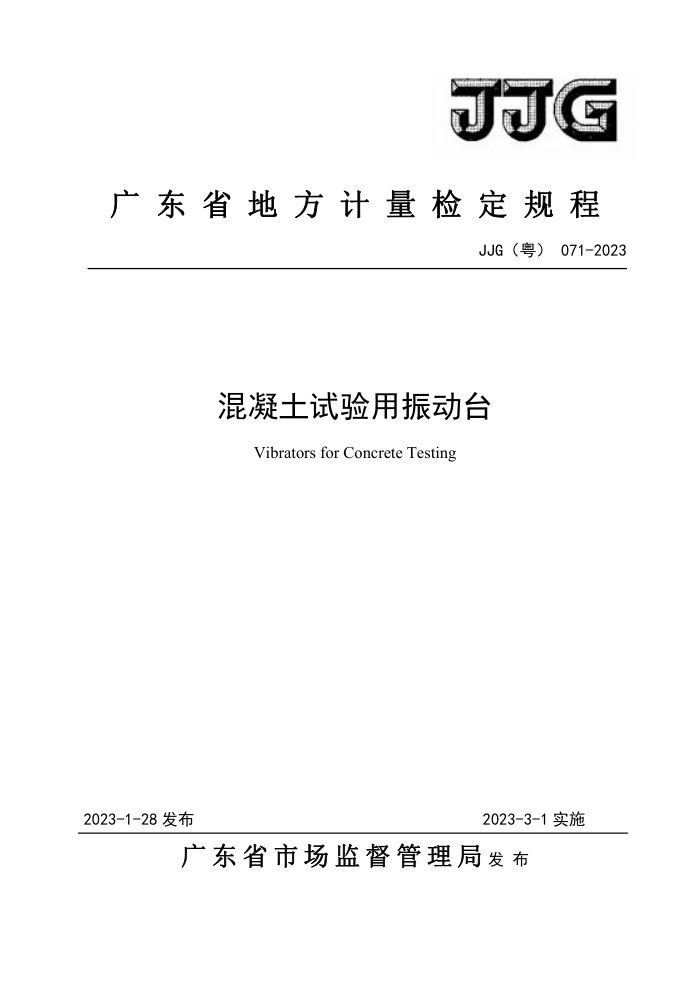

JG
广东省地方计量检定规程
JJG（粤）071-2023
混凝土试验用振动台
Vibrators for Concrete Testing
2023-1-28发布
2023-3-1实施
广东省市场监督管理局发布 JJG（粤）071－2023
混凝土试验用振动台
检定规程 Verification Regulation
JJG(粤）071-2023
of Vibrators for Concrete Testing
归口单位：广东省市场监督管理局
起草单位：广东省汕头市质量计量监督检测所
无锡建仪仪器机械有限公司
天津市建仪试验仪器厂
本规程委托起草单位负责解释 JJG（粤）071-2023
本规程主要起草人：
刘启敏（广东省汕头市质量计量监督检测所）
张忠祥（广东省汕头市质量计量监督检测所）
参加起草人：
魏晓光（广东省汕头市质量计量监督检测所）
段卫东（广东省汕头市质量计量监督检测所）
刘志宏（广东省汕头市质量计量监督检测所）
孟建平（无锡建仪仪器机械有限公司）
解凤永（天津市建仪试验仪器厂） JJG（粤）071-2023
目录
引言 1范围， 2概述 3计量性能要求 3.1台面尺寸和平面度 3.2启动时间. 3.3余振时间. 3.4台面中心垂直振幅 3.5台面振幅的不均匀度 3.6振动频率 3.7满载与空载台面中心的垂直振幅比 3.8噪声 4通用技术要求 4.1外观... 4.2开关控制. 4.3电气设备. 5计量器具控制. 5.1检定条件. 5.2检定项目... 5.3检定方法 5.4检定结果的处理 5.5检定周期，附录A振动台检定结果不确定度评定示例附录B振动台的检定记录格式附录C振动台检定证书内页格式
.2
.2
.3
4
...6
.6 2 .11 12 JJG（粤）071-2023
引言
JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》 和JJF1059.1-2012《测量不确定度评定与表示》共同构成本规程制订的基础性系列规范。
本规程参考了JJF1867-2020《水泥胶砂振动台校准规范》和JG/T245-2009《混凝土试验用振动台》制定。
本规程是首次发布。
II JJG（粤）071－2023
混凝土试验用振动台检定规程
1范围
本规程适用于混凝土试验用振动台（以下简称“振动台”）的首次检定、后续检定和使用中检查。 2概述
振动台是用于混凝土试件成型振实的试验设备。它由悬挂式单轴激振器、弹簧、台面、 支架和控制系统等组成，如图1所示。
控制系统；支架悬挂式单轴激振器
营警：
图1振动台结构示意图
振动台按台面尺寸大小分为： a）台面尺寸为600mm×300mm，代号为600： b）台面尺寸为800mm×600mm，代号为800； c）台面尺寸为1000mm×1000mm，代号为1000
3计量性能要求 3.1台面尺寸和平面度
振动台的台面尺寸最大允许偏差：土5mm；台面应平整，其平面度应≤0.3mm。 3.2启动时间
在空载条件下，振动台的启动时间应≤2s。 JJG（粤）071－2023
3.3余振时间
在空载条件下，停机后的余振时间应≤5s。
3.4台面中心垂直振幅
振动台应产生垂直方向上的简谐振动，在空载条件下，振动台台面中心的垂直振幅应为（0.50±0.02）mm。 3.5台面振幅的不均匀度
在空载条件下，台面振幅的不均匀度应≤10%。
3.6振动频率
在空载条件下，振动台振动频率应为（50土2）Hz。 3.7满载与空载台面中心的垂直振幅比
振动台满载与空载时，台面中心点的垂直振幅之比应≥0.7。
3.8噪声
空载条件下，振动台运转平稳后，噪声声压级应≤80dB(A)。 4通用技术要求 4.1外观
振动台应有铭牌，铭牌上应有：名称、型号、规格、制造厂名、出厂编号等信息。振动台应水平并螺栓紧固安装或水泥浇筑。
4.2开关控制
各控制调整开关和旋钮等应操作灵活。启动振动台不少于3次，观察启动、运转和停机是否平稳、正常、无异常声响。
4.3电气设备
振动台的电气控制设备应安全可靠，应具备短路、过载及漏电保护装置。
5计量器具控制 5.1检定条件 5.1.1环境温度：（5～40）°C，相对湿度：≤90%RH。 5.1.2检定环境：振动台周围应无明显的机械振动，无强电磁磁场或其他干扰。
2 JJG（粤）071－2023
5.1.3检定用标准器具
检定用标准器具见表1。
表1检定用标准器具
序号
标准器具水泥软练设备测 振动频率MPE：±1.0%
技术指标
检定项目振幅，频率台面尺寸启动时间余振时间平面度平面度
备注
量仪钢直尺或钢卷尺 MPE:±0.50mm
振动位移幅值MPE：±1.5%（45Hz～55Hz）
2
电子秒表塞尺 500mm刀口尺 MPEs: 4.0μm 声级计（A计权） 2级
分辨力不大于0.1s
3
MPE:±0.008mm
4
5
噪声
6
注： 允许使用相同或者更优计量性能的标准器具替代。 5.2检定项目
检定项目见表2。
表2检定项目一览表
序号 1 2 3 4 5 6 7 8 满载与空载台面中心的垂直振幅比
首次检定 + +
后续检定 +
检定项目通用技术要求检查台面尺寸和平面度
使用中检查
+ - + + + +
一 + + + + +
启动时间余振时间
+ + + + + + +
台面中心垂直振幅台面振幅的不均匀度
振动频率
/
1
噪声
9 注：“十”表示需要检定的项目， “一”表示不需要检定的项目。
5.3检定方法 5.3.1通用技术要求的检查
