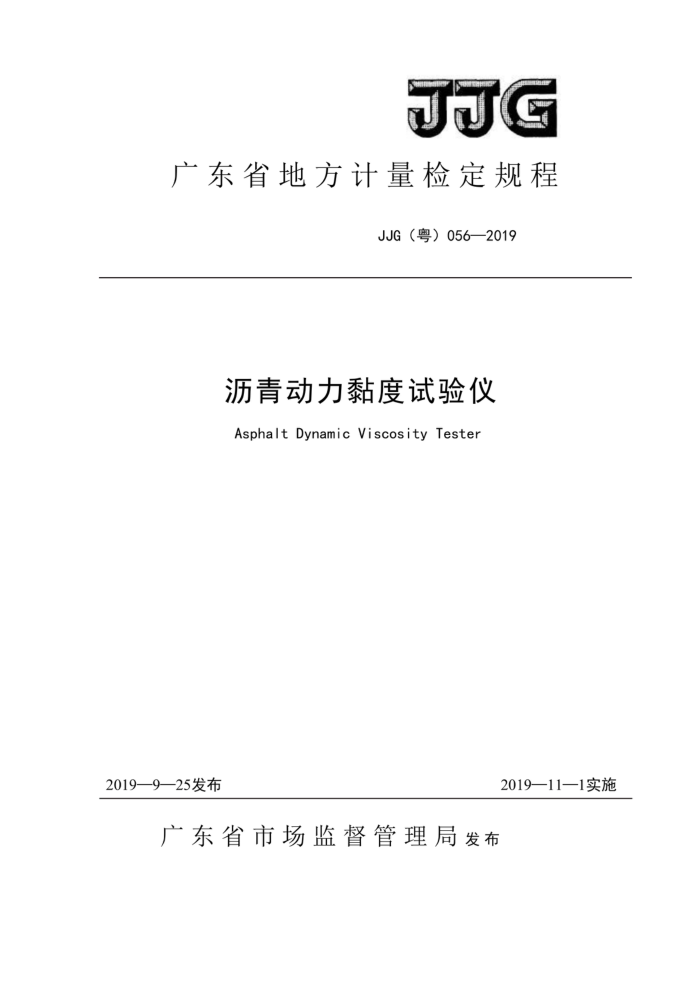

JG
广东省地方计量检定规程
JJG（粤）056—2019
沥青动力黏度试验仪 Asphalt DynamicViscosityTester
2019—9—25发布
201911—1实施
广东省市场监督管理局发布 JJG（粤）056-2019
沥青动力黏度试验仪
Verification Regulation of Asphalt Dynamic !JJG（粤）056—2019
Viscosity Tester
归口单位：广东省市场监督管理局
起草单位：广东省珠海市质量计量监督检测所
本规程委托起草单位负责解释 JJG（粤）056-2019
本规程主要起草人：
邱南聪（广东省珠海市质量计量监督检测所）
臧春华（广东省珠海市质量计量监督检测所）
纪红刚（广东省珠海市质量计量监督检测所）
郑展民（广东省珠海市质量计量监督检测所）
郑爽（广东省珠海市质量计量监督检测所） JJG（粤）056-2019
目录
引 1范围 2引用文件. 3概述 4术语和定义. 5计量性能要求 5.1真空度.
I
5.2恒温水浴 5.3计时器 5.4动力黏度性能 6通用技术要求. 6.1外观. 6.2标识 7计量器具控制.. 7.1检定条件. 7.2检定项目， 7.3检定方法. 7.4检定结果的处理. 7.5检定周期，附录A检定记录格式参考) 附录B检定证书/检定结果通知书内页格式(参考) 附录 C 本规程适用的真空黏度计1（改进坎培式（MK式））附录D 本规程适用的真空黏度计2（坎农曼宁式（CM式））附录E 本规程适用的真空黏度计3（美国沥青学会式（AI式））
3
3
+
.8
.11
.14 15 .16
-I JJG（粤）056-2019
引言
本规程以JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012 2《测量不确定度评定与表示》为基础性规范进行编写。
本规程为首次制订。 JJG（粤）056-2019
沥青动力黏度试验仪检定规程
1范围
本规程适用于真空减压毛细管法沥青动力黏度试验仪的首次检定、后续检定和使用中检查。
2引用文件
JJG155工作毛细管黏度计检定规程 JTGE20-2011公路工程沥青及沥青混合料试验规程凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。
3概述
沥青动力黏度试验仪（以下简称试验仪）主要由真空减压毛细管黏度计、恒温水浴、 真空系统、计时器组成，通过测定一定体积的沥青流过毛细管黏度计所用的时间，按照公式（1）计算得到沥青动力黏度
(1)
nr=k-t
式中： n—沥青动力黏度，Pa's; k一所选用的毛细管黏度计常数，Pa's/s; t—沥青流过毛细管黏度计使用时间。 注：试验仪所用真空减压毛细管黏度计样式，详见附录C、D、E。
4术语和定义
沥青asphalt(bitumen) 暗褐色至黑色的、可溶于苯或二硫化碳等溶剂的固体或半固体有机物质，是自然界中
天然存在的或是从原油经蒸馏得到的残渣。
黏度viscosity 流体流动时内摩擦力的量度，黏度值随温度的升高而降低。 JJG（粤）056-2019 表3计时器性能
检测项目分度值计时范围计时误差
性能要求 ≤0.1s ≥15min ±0.05%
5.4动力黏度性能
试验仪动力黏度应满足表4的要求。
表4动力黏度性能
检测项目黏度计常数复现性动力黏度时间重复性
性能要求 2% 0.3%
6通用技术要求
6.1外观 6.1.1试验仪应无影响正常工作的损伤、划痕；各部分连接可靠，各旋钮或按键应能正常操作，显示部分清晰、正常。 6.1.2真空毛细管黏度计必须用无色透明的玻璃吹制成，黏度计各部位不得有影响流出时间的节点、气泡和柳纹等缺陷。 6.1.3真空毛细管黏度计的直管不得有可以观察出的膨大、缩小、不圆和弯曲等不规则现象。 6.1.4真空毛细管黏度计的环形测定线应为均匀、清晰的窄线，并与管轴垂直，不得有污点、凹凸不平、断线等现象。
6.2标识
试验仪标识应包含：试验仪名称及型号、出厂编号、制造日期、生产厂或商标等信
息。 7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
