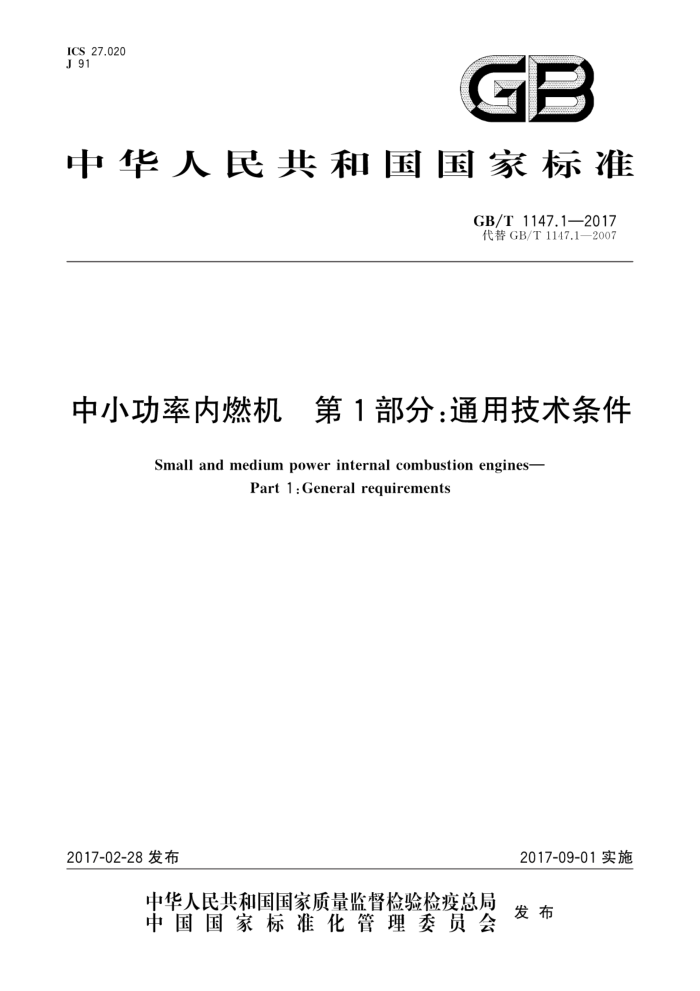

ICS 27.020 J 91
GB
中华人民共和国国家标准
GB/T 1147.1—2017 代替GB/T1147.1—2007
中小功率内燃机，第1部分：通用技术条件
Small and medium power internal combustion engines-
Part 1 : General requirements
2017-02-28发布
2017-09-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 1147.1—2017
前言
GB/T1147《中小功率内燃机》分为两个部分：
第1部分：通用技术条件：第2部分：试验方法。
本部分为GB/T1147的第1部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T1147.1一2007《中小功率内燃机第1部分：通用技术条件》。 本部分与GB/T1147.1一2007相比，主要内容变化如下：
修改了规范性引用文件（见第2章，2007年版的第2章）；一增加了可燃气体品质规定（见3.1.4）；
增加了燃气机有关技术规格和参数（见3.2.1，2007年版的3.2.1）；增加了非道路用柴油机加权燃料消耗率、燃气机热耗率、小型通用汽油机燃油消耗率要求及标定方法（见3.4，2007年版的3.4）；增加了燃气机调速性能要求（见3.10，2007年版的3.10）；增加了点燃式发动机及燃气机安全要求（见3.14，2007年版的3.14）；增加了燃气机耐久性要求（见3.29，2007年版的3.29）；一增加了燃气机试验方法内容（见第4章，2007年版的第4章）；增加了燃气机定型检验，出厂检验和抽查检验的要求（见第5章，2007年版的第5章）；一表13中将燃料消耗率项目出厂检验由需要进行的项目改为按需要选定的项目（见第5章，
2007年版的第5章）。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：上海内燃机研究所、常柴股份有限公司、潍柴动力股份有限公司、广西玉柴机器股
份有限公司、昆明云内动力股份有限公司、上海柴油机股份有限公司、上海汽车集团股份有限公司商用车技术中心、潍坊凯动动力机械有限公司。
本部分主要起草人：谢亚平、计维斌、戴维麟、陈民忠、谢正良、杨永忠、庄国钢、何建光、郭华、 王志坚、刘益军、陶兴河、宋国富、陈云清、陈丽琼、瞿俊鸣。
本部分所代替标准的历次版本发布情况为：
GB/T1147—1987; GB/T1147.1—2007。
I GB/T 1147.1—2017
中小功率内燃机第1部分：通用技术条件
1范围
GB/T1147的本部分规定了中小功率内燃机的技术要求、试验方法、检验规则、标志、包装、运输和贮存等。
本部分适用于道路车辆、船舶、农用拖拉机和林业机械、工程机械、发电机组、排灌机械用中小功率内燃机（以下简称内燃机），其他目前尚无合适标准可用的中小功率内燃机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T725内燃机产品名称和型号编制规则 GB/T726往复式内燃机旋转方向、气缸和气缸盖上气门标志及直列式内燃机右机左机和发
动机方位的定义
GB/T1147.2中小功率内燃机第2部分：试验方法 GB/T1883（所有部分）往复活塞式内燃机词汇 GB3847车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法 GB/T3475船用柴油机调速系统技术要求和试验方法 GB/T3821中小功率内燃机清洁度限值和测定方法 GB/T6072.1往复式内燃机性能第1部分：功率、燃料消耗和机油消耗的标定及试验方法
通用发动机的附加要求
GB/T6072.4往复式内燃机性能第4部分：调速 GB/T6388运输包装收发货标志 GB/T6809（所有部分）往复式内燃机零部件和系统术语 GB/T7184—2008中小功率柴油机振动测量及评级 GB8840船用柴油机排气烟度限值 GB9486柴油机稳态排气烟度及测定方法 GB/T10398小型汽油机振动评级和测试方法 GB/T10826（所有部分）燃油喷射装置词汇 GB11871船用柴油机辐射的空气噪声限值 GB14097中小功率柴油机噪声限值 GB/T15371曲轴轴系扭转振动测量与评定方法 GB17691一2005车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法
（中国Ⅲ、IV、V阶段）
GB/T18297汽车发动机性能试验方法 GB/T19055汽车发动机可靠性试验方法 GB19756一2005三轮汽车和低速货车用柴油机排气污染物排放限值及测量方法（中国I、Ⅱ阶
1 GB/T 1147.1—2017
段)
GB20651.1 往复式内燃机安全第1部分：压燃式发动机 GB20651.2往复式内燃机安全第2部分：点燃式发动机 GB20891一2014非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三，四阶段） GB26133一2010非道路移动机械用小型点燃式发动机排气污染物排放限值与测量方法（中国第
一、二阶段）
GB28239- 2012非道路用柴油机燃料消耗率和机油消耗率限值及试验方法 CB/T3256一2013船用柴油机振动评级 CB/T3325 船用柴油机轴系扭转振动评级 JB/T5135.1 通用小型汽油机第1部分：技术条件 JB/T5135.2 通用小型汽油机第2部分：台架性能试验方法 JB/T5135.3 通用小型汽油机第3部分：可靠性、耐久性试验与评定方法 JB/T10629一2006燃气机通用技术条件和试验方法 JB/T11323 中小功率柴油机可靠性评定方法 JB/T11482 快艇用柴油机技术条件 QC/T 901—1998 3汽车发动机产品质量检验评定方法
3技术要求
3.1一般要求
3.1.1内燃机产品应按经规定程序批准的产品图样和技术文件制造。零、部件和附件应符合有关标准规定。 3.1.2内燃机型号编制建议按GB/T725的规定。 3.1.3内燃机术语应符合GB/T1883（所有部分）、GB/T6072.1、GB/T6072.4、GB/T6809（所有部分）、GB/T10826（所有部分）和JB/T10629—2006的规定。 3.1.4可燃气体品质按JB/T10629—2006中4.3的规定。 3.2技术规格 3.2.1制造厂应在产品技术文件中提供下列内燃机的主要技术规格和参数，并可根据内燃机的结构型式和用途予以增减：
型号：型式（系指冲程数、冷却方式、气缸排列方式、燃烧室型式、左机或右机、增压方式及是否带增压中冷
器等）；
气缸数；气缸直径，活塞行程，活塞总排量，标定功率，标定转速：最大扭矩/转速。 标定空载转速，最低可调空载转速，最低满载持续转速，
mm; mm; L: kW; r/min; N- m/(r/min): r/min; r/min; r/min:
2 GB/T 1147.1—2017
r/min; g/(kW-h); g/(kW.h);
增压器转速，燃油消耗率，机油消耗率，燃油牌号：机油牌号；冷却液规格；活塞平均速度。 压缩比；平均有效压力，增压压力，化油器型号、型式（若适用）；供油提前角（曲轴转角），发火次序；点火方式（若适用）；点火系统（若适用）： a) 型式；
m/s:
kPa; kPa;
(°);
b） 点火线圈型号；
火花塞型号、型式； d) 火花塞电极冷间隙，单位为mm； e) 点火系统工作环境温度，单位为℃； 0
)
磁电机或发电机型号、型式。 配气相位（二冲程机系指进、排、扫气时的曲轴转角；四冲程机系指进、排气门开启和关闭时的曲轴
转角），
(°);
起动方式；旋转方向（按GB/T726规定）；外形尺寸（长×宽×高），净质量，总质量，
mm; kg; kg.
3.2.2内燃机产品技术文件中应按需要标出下列燃料消耗率：
a）标定工况燃料消耗率； b）外特性最低燃料消耗率； c 加权燃料消耗率； d） 制造厂与客户商定的其他使用工况的燃油消耗率。
3.2.3标定功率、标定转速在与内燃机有关的其他标准中也被称作额定功率、额定转速。 3.2.4对于车用内燃机，机油消耗率指标用机油/燃料消耗比来代替。 3.2.5制造厂应按内燃机的用途和特点在使用说明书中给出所需的主要特性曲线 3.2.6制造厂应在使用说明书中提供内燃机的外形图样，并应注明外形尺寸、安装尺寸和连接尺寸。 3.31 功率标定 3.3.1 内燃机铭牌上的标定功率应按GB/T6072.1或相关专业标准的规定进行表示。 3.3.2 内燃机应能发出铭牌上标明的标定功率。实际所发标定功率与铭牌对应功率的允许偏差为
Y GB/T1147.1—2017
土5%。当试验环境状况与标准环境状况有差异时，其功率应按GB/T6072.1的规定进行修正。 3.3.3功率使用有持续功率、超负荷功率和油量限定功率等几种类型。
超负荷功率允许使用的持续时间和频次取决于使用情况，但在调定发动机油量限制器时应有足够的裕量，使之在满足噪声、烟度、排放等强制性标准要求时，能发出允许的超负荷功率。超负荷功率应按持续功率的百分数表示，同时需注明允许运行的持续时间和频次及相应的发动机转速。
除非另有说明，在相应于发动机使用转速时110%持续功率的超负荷功率充许在12h运行期内，间
断或不间断地运行1h。 3.4燃料和机油消耗率的标定 3.4.1内燃机的燃料和机油消耗率应不大于产品技术文件规定的出厂指标及国家相关标准规定或节能指标，非道路用柴油机加权燃料消耗率应符合GB28239一2012的要求，通用小型汽油机的燃油消耗率按JB/T5135.1的规定，燃气机热耗率按JB/T10629一2006中4.7的规定。不同用途内燃机（非道路用柴油机除外）在最大扭矩点和部分负荷、部分转速时的燃料消耗率应符合表1的规定，增压内燃机考核50%负荷点燃料消耗率，4.5kW以下的内燃机，对部分负荷点及部分转速燃料消耗率不作规定。
非道路用柴油机加权燃料消耗率的标定按GB28239一2012的规定，其他用途内燃机燃料消耗率
标定按GB/T6072.1的规定。
表1最大扭矩点和部分负荷、部分转速工况点燃料消耗率要求
标定转速 50%负荷点
标定转速 75%负荷点标定工况燃料消耗率的百分数/%
最大扭矩点
90%标定转速点
内燃机工作特性
速度特性负荷特性推进特性
≤100
《105
≤112
≤105
3.4.2内燃机机油消耗率标定时，以内燃机在标定功率和转速下，每千瓦小时所消耗的机油克数来表示，通用小型汽油机的机油消耗率按JB/T5135.1的规定，燃气机机油消耗率按JB/T10629一2006中 4.8的规定，
注1：内燃机机油消耗率的标定值，为其规定磨合期后的机油消耗率，并标明所用的机油牌号。 注2：液体燃料发动机，以质量为单位的标定燃料消耗率均以低热值42700kJ/kg为准，其他类型燃料发动机标定
的燃料消耗率以能量为单位表示；或者以质量为单位的燃料消耗率和相关的低热值两者来表示。 注3：车用内燃机，机油消耗率可用机油/燃料消耗比来代替
3.5噪声、排放的试验条件
应考核内燃机铭牌所示功率的噪声、烟度和排放指标，其值应符合相关行业标准规定的限值。当需
要磨合后进行考核时，磨合时间不得超过45h或按企业技术文件规定。 3.6标定工况参数要求
内燃机在标定工况运转时，下列参数应符合产品技术文件的规定： a）排气温度（总管或各缸歧管），℃； b）涡轮增压器燃气进口温度，℃； c） 机油温度，℃； 4 GB/T 1147.1—2017
d) 内燃机冷却介质出口温度，℃：
e) 机油压力，kPa； f) 最高爆发压力（按需要与可能），MPa； g) 增压器转速，r/min; h) 中冷器冷却介质进出口温度，℃。
3.7 船用主机的附加要求
船用主机在标定工况时，当一个气缸（指气缸数等于或小于7的主机）或两个气缸（指气缸数等于或大于8的主机）停止工作时，应能在低负荷下稳定运转。
当废气涡轮增压器停止工作时，主机应能在低转速和低负荷下稳定运转 3.8 各缸工作均匀性
内燃机在标定工况运转时，各缸参数的不均匀性与所有气缸的平均值偏差应不大于表2的规定，通
用小型多缸汽油机的各缸功率不均匀率应不大于5%。
表2各缸工作均匀性要求
偏差 ±3% ±4%
各缸工作参数压缩压力最高爆发压力排气温度
土5%（中、高增压柴油机8%）
平均指示压力或指示功率
±4%
注：可根据内燃机的结构型式和用途规定全部或部分项目
3.9 扭矩储备
按速度特性工作的内燃机，扭矩储备率应满足配套用需要或符合表3规定，最大扭矩点的转速与标
定转速之比，应符合表4的规定。4.5kW以下的内燃机可不考核扭矩特性，采用变扭器的工程机械用内燃机，扭矩特性可按产品技术文件规定。
表3扭矩储备率要求
内燃机型式及用途低速汽车/车用
扭矩储备率/%
≥12/10 ≥12 ≥15 ≥17 ≥15 ≥20
单缸
拖拉机用
≤36kW >36kW
多缸
拖拉机用
轮式推土机用履带式推土机用其他
工程机械用
按有关标准或技术文件规定
5 GB/T1147.1—2017
表4最大扭矩点转速与标定转速之比的要求
最大扭矩点转速与标定转速之比/%
内燃机型式及用途
单缸机
≤80 ≤75 ≤70 ≤75 N70
拖拉机用低速汽车/车用工程机械用工程机械用
多缸机
n,≤1 800 r/min 2>1 800 r/min
3.10 调速特性
内燃机标定工况下的调速性能应符合表5的规定，燃气机的调速性能按JB/T10629一2006中4.10 的规定，通用小型汽油机的调速性能按JB/T5135.1的规定，船用柴油机按GB/T3475的规定
表5调速特性要求
转速回复时间 tain（加载），tu.de（减载）/
瞬时转速差ndyn/ 标定调速率1.r
稳态转速波动率βm/
内燃机用途
% ≤12
% 8 8 N5 ≤17 ≤12 5
% ≤1
≤10
固定动力、农排用
拖拉机用联合收割机用低速汽车/车用工程机械用
≤10
N5
发电用
3.11最低可调空载转速（最低空载稳定转速）
内燃机在最低可调空载转速下，稳定持续运转时间不少于5min，稳态转速波动率应符合产品技术文件规定，通用小型汽油机的最低可调空载转速按JB/T5135.1的规定。 3.12最低满载持续转速（最低工作稳定转速）
内燃机允许的最低满载持续转速及其连续运转时间应符合表6的规定。
表6最低满载持续转速及其连续运转时间要求
最低满载持续转速（最低工作稳定转速）
连续运转时间/min
内燃机用途
（占标定转速的百分数）/%
低速汽车/车用拖拉机、工程机械等用
≤45 《55 ≤30 40 N45
≥30 ≥30 ≥20 ≥20 ≥20
n<300r/min
船用主机 nb≥300~1 000 r/min
nb≥>1 000 r/min
6
