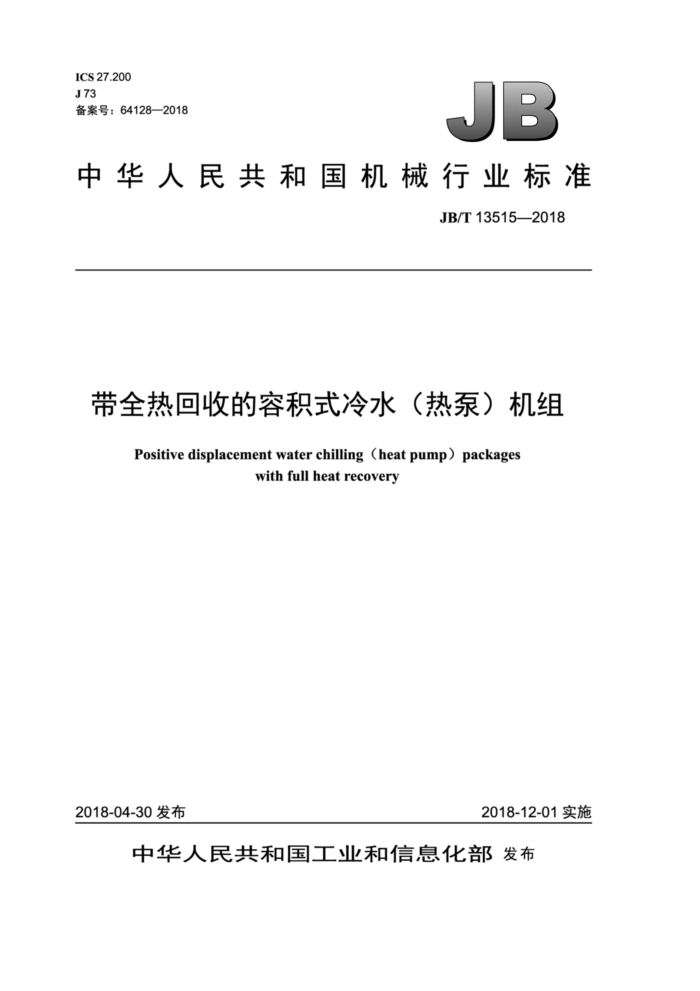

ICS 27.200 J73 备案号：64128—2018
JB
中华人民共和国机械行业标准
JB/T 13515—2018
带全热回收的容积式冷水（热泵）机组
Positive displacement water chilling (heat pump) packages
with full heat recovery
2018-04-30 发布
2018-12-01实施
中华人民共和国工业和信息化部 发布 中华人民共和国
机械行业标准带全热回收的容积式冷水
（热泵）机组 JB/T 13515-2018
*
机械工业出版社出版发行北京市百万庄大街22号邮政编码：100037
*
210mm×297mm·1印张·32千字 2018年12月第1版第1次印刷
定价：18.00元
*
书号：15111·15223 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有侵权必究 JB/T13515—2018
目 次
前言.. 范围. 2规范性引用文件. 3术语和定义. 4型式、型号和基本参数， 4.1型式. 4.2型号... 4.3基本参数. 5技术要求. 5.1 一般要求.. 5.2 气密性、真空试验和压力试验 5.3 运转试验. 5.4 名义工况性能. 5.5 部分负荷性能.. 5.6 其他运行工况. 5.7 噪声和振动... 5.8 电气安全.. 5.9 外观... 6 试验方法.. 6.1 测量仪表准确度和测量规定 6.2 安装和试验规定， 6.3 试验方法. 7检验规则.. 7.1 检验项目. 7.2出厂检验.. 7.3 型式检验.. 8标志、包装和贮存 8.1标志. 8.2 包装. 8.3 贮存
I
O
0
11
D
12
12
表 1 机组的设计温度/流量条件. 表 2 性能系数. 表 3 变工况性能测试温度范围，表 4 机组测试温度和流量允差. 表 5 融霜时的温度允差表 6 检验项目. 表 7 铭牌内容
10 ..11
I JB/T 13515—2018
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准负责起草单位：广东欧科空调制冷有限公司、合肥通用环境控制技术有限责任公司、珠海格
力电器股份有限公司、奥克斯空调股份有限公司、堃霖冷冻机械（上海）有限公司、合肥通用机电产品检测院有限公司。
本标准参加起草单位：浙江盾安人工环境股份有限公司、麦克维尔空调制冷（武汉）有限公司。 本标准主要起草人：李波、钟瑜、张龙爱、唐小波、袁明、黄作忠、王思琴、潘祖栋、卓佩军。 本标准为首次发布。
II JB/T 13515—2018
带全热回收的容积式冷水（热泵）机组
1范围
本标准规定了带全热回收的容积式冷水（热泵）机组的术语和定义、型式、型号、基本参数、技术要求、试验方法、检验规则、标志、包装和贮存。
本标准适用于以电动机驱动的采用容积式蒸气压缩制冷循环，以空气或水为冷（热）源，可以同时或兼有提供热水功能的冷水（热泵）机组（以下简称机组）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10870一2014蒸气压缩循环冷水（热泵）机组性能试验方法 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T 17758 单元式空气调节机 GB/T 18430.1—2007 蒸气压缩循环冷水（热泵）机组第1部分：工业或商业用及类似用途的冷
水（热泵）机组
GB/T18430.2—2016 5蒸气压缩循环冷水（热泵）机组第2部分：户用及类似用途的冷水（热泵）机组
GB 19577 冷水机组能效限定值及能效等级 GB 25131 蒸气压缩循环冷水（热泵）机组 安全要求 JB/T7249 制冷设备术语 NB/T47012 制冷装置用压力容器
3 术语和定义
JB/T7249、GB/T18430.1—2007及GB/T18430.2—2016界定的以及下列术语和定义适用于本文件。
3.1
带全热回收的容积式冷水（热泵）机组 positive displacement water chilling (heat pump)packages with full heat recovery
以空气或水为冷（热）源，具备完全回收冷凝热（不包括油冷却热回收）制取热水功能的冷水（热泵）机组。 3.2
热回收量 量 heat recovery capacity 机组在规定的冷热水联供工况下，单位时间内回收冷凝器排出的全部冷凝热量，单位为瓦（W)。
3.3
冷热水联供性能系数 simultaneous cooling and heating integrated coefficient of performance ICOP
1 JB/T13515—2018
5.2气密性、真空试验和压力试验 5.2.1气密性
机组气密性应符合GB/T18430.1一2007中5.2.1的要求。 5.2.2 真空试验
机组真空试验应符合GB/T18430.1一2007中5.2.2的要求。 5.2.3压力试验
机组压力试验应符合GB/T18430.1—2007中5.2.3的要求。 5.3运转试验
机组运转试验应符合GB/T18430.1—2007中5.3的要求。 5.4名义工况性能
机组在空调工况、热水工况和冷热水联供工况中的名义工况下进行试验时，其最大偏差应不超过以下规定：
a）制冷量、热泵制热量、热水制热量和冷热水联供制冷量、制热量应不小于名义规定值的95%； b）机组消耗总电功率应不大于机组名义消耗电功率的110%（热泵制热和热水消耗总电功率不包
括辅助电加热消耗功率）； c）名义工况的制冷性能系数COP和冷热水联供性能系数ICOP应符合表2的要求，并应不低于机
组的明示值的92%（当机组明示值的92%高于表2规定的值时）； d）带有辅助电加热热泵制热机组的辅助电加热功率消耗应不大于名义消耗电功率的105%； e）冷（热）水和冷却水的压力损失应不大于机组名义规定值的115%。
5.5部分负荷性能
机组部分负荷性能应符合GB/T18430.1一2007中5.5的要求。
5.6其他运行工况 5.6.1最大负荷工况
机组按表1最大负荷工况运行时，电动机、电器元件、连接接线及其他部件应正常工作。 5.6.2 低温工况
机组低温工况运行时应满足以下要求： a）机组在表1规定的空调工况、热水工况中的低温工况下运行时，各部件不应损坏，低压、高压、
防冻及过载保护器不应跳开，机组应正常工作； b）机组在表1规定的冷热水联供工况中的低温工况下进行启动试验时，各部件不应损坏，低压、
高压、防冻及过载保护器不应跳开，机组应能正常启动、
5.6.3 融霜工况 5.6.3.1 热泵制热融霜
机组热泵制热融霜应符合GB/T18430.1一2007中5.6.3的要求。
4
