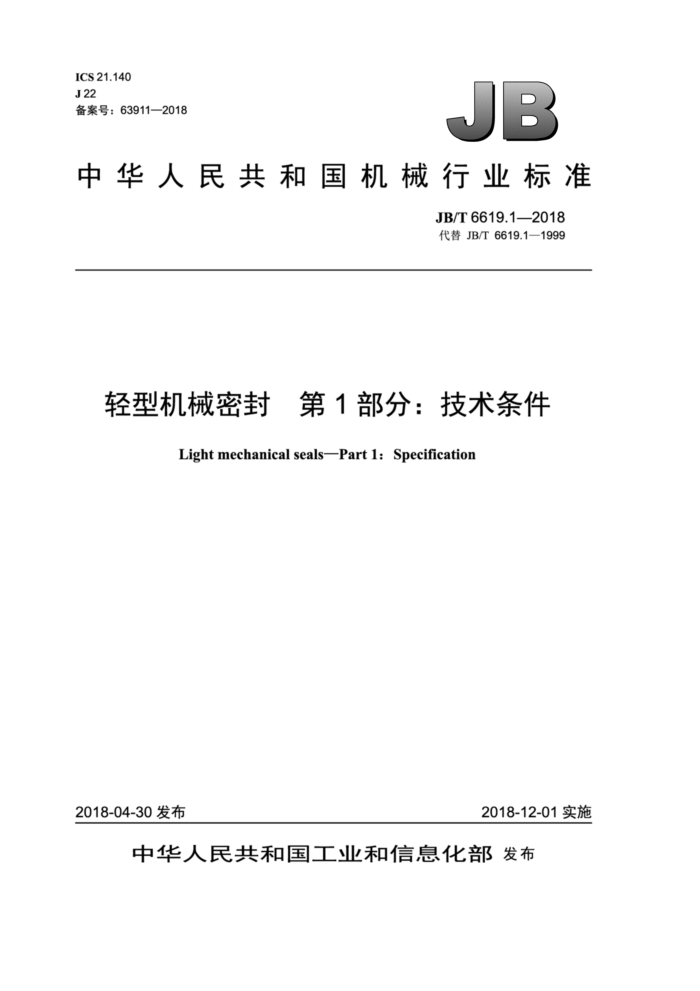

ICS 21.140 J22 备案号：63911—2018
JB
中华人民共和国机械行业标准
JB/T6619.1—2018 代替JB/T6619.1—1999
轻型机械密封 第1部分：技术条件
Lightmechanical sealsPart1:Specification
2018-12-01实施
2018-04-30发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
轻型机械密封第1部分：技术条件
JB/T 6619.12018
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?0.5印张·15千字 2018年12月第1版第1次印刷
定价：12.00元
*
书号：15111·15003 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T6619.1—2018
目 次
前言. 范围.. 2规范性引用文件.. 3轻型机械密封结构 4主要零部件技术要求.. 4.1密封环 4.2弹簧 4.3橡胶波纹管 4.4O形橡胶圈. 4.5冲压件 5性能要求. 5.1泄漏量. 5.2磨损量 5.3工作寿命 6 检验规定.. 6.1 检验分类 6.2 鉴定检验. 6.3 出厂检验.
试验方法. 8 安装与使用要求
7
标志和包装
9 JB/T6619.1—2018
前 創言
JB/T6619《轻型机械密封》分为两个部分：
第1部分：技术条件；一第2部分：试验方法。
本部分为JB/T6619的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T6619.1一1999《轻型机械密封技术条件》，与JB/T6619.1一1999相比主要技术
变化如下：
一修改了规范性引用文件，所列标准均现行有效（见第2章，1999年版的第2章）；一主要零部件技术要求中增加了O形橡胶圈、橡胶波纹管及其余橡胶辅助密封件的技术要求（见第4章); 修改了泄漏量指标（见5.1，1999年版的3.3.2）；修改了产品的工作寿命（见5.3，1999年版的3.3.1）。 本部分由中国机械工业联合会提出。 本部分由全国机械密封标准化技术委员会（SAC/TC491）归口。 本部分起草单位：合肥通用机械研究院、浙江天鹰机械密封件有限公司、宁波伏尔肯陶瓷科技有限
公司、福建省闽旋科技股份有限公司、安徽亚兰密封件有限公司、江苏华青流体科技有限公司，
本部分主要起草人：李鲲、郑国运、赵加迁、郭国平、朱斌、黄炳喜、闻兰、杨博峰、丁思云、蔡粤华。
本部分所代替标准的历次版本发布情况为：
ZBJ22005—1988; JB/T6619.1—1999。
II JB/T6619.1—2018
轻型机械密封第1部分：技术条件
1范围
JB/T6619的本部分规定了轻型机械密封结构、主要零部件技术要求、性能要求、检验规定、试验方法、安装与使用要求、标志和包装。
本部分适用于小型（功率小于7.5kW）的离心泵、旋涡泵、转子泵、喷射泵及其他类似旋转机械用轻型机械密封。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184一1996形状和位置公差未注公差值 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
JB/T6374 机械密封用碳化硅密封环技术条件 JB/T 6619.2 轻型机械密封第2部分：试验方法 JB/T 7757.2 机械密封用O形橡胶圈 JB/T 8872 机械密封用碳石墨密封环技术条件 JB/T 10874 机械密封用氧化铝陶瓷密封环技术条件 JB/T 11107 机械密封用圆柱螺旋弹簧 JB/T11242 汽车发动机冷却水泵用机械密封 JB/T11959 机械密封用硬质合金密封环
3轻型机械密封结构
本部分对轻型机械密封的结构不做具体规定，各制造厂可根据用户使用条件设计出不同结构的轻型机械密封。其工作参数一般为：密封腔压力为0～0.5MPa；密封腔温度为0℃～100℃；密封端面平均线速度不大于10m/s；密封轴径不大于40mm；介质为水、油类及一般弱腐蚀性液体。
4主要零部件技术要求
4.1密封环 4.1.1密封环密封端面的平面度要求：轻型机械密封硬质材料密封环平面度误差应不大于0.0006mm 软质材料密封环平面度误差不大于0.0009mm。 4.1.2密封环密封端面的表面粗糙度要求：汽车发动机冷却水泵用机械密封硬质材料密封环表面粗糙度Ra应不大于0.2μm；软质材料密封环表面粗糙度Ra应不大于0.4μm。其他轻型机械密封用硬质合金密封环表面粗糙度Ra应不大于0.1μm，软质材料密封环表面粗糙度Ra应不大于0.2μm。 4.1.3密封环的密封端面不得有划痕和气孔、基体上不得有裂纹等缺陷。
1 JB/T6619.1—2018
4.1.4 4密封环与辅助密封接触的定位端面和密封端面的平行度按GB/T1184一1996规定的7级公差等级。 4.1.5静止环密封端面对与静止环辅助密封接触的外圆或内孔的垂直度、旋转环密封端面对与旋转环辅助密封接触的外圆或内孔的垂直度，均按GB/T1184一1996规定的7级公差等级 4.1.6密封环与辅助密封接触的部位，表面粗糙度Ra应不大于1.6μm。 4.1.7硬质合金密封环、碳化硅密封环、碳石墨密封环、氧化铝陶瓷密封环分别按JB/T11959、JB/T6374、 JB/T8872、JB/T10874的规定。 4.1.8补偿环组件沿轴向应活动自如，无阻滞现象。 4.2弹簧
弹簧的尺寸、精度和工作负荷按JB/T11107的规定。弹簧表面不允许有锈斑。有镀层的弹簧不允许镀层脱落。 4.3 3橡胶波纹管
橡胶波纹管的设计应保证密封和传递扭矩的可靠性。橡胶波纹管及其余橡胶辅助密封件表面应光滑、 平整，不得有气泡、夹渣、凹凸不平等缺陷，起密封作用的部位不允许有飞边。橡胶件胶料的物理化学性能及外观精度应符合JB/T7757.2的规定。 4.4O形橡胶圈
O形橡胶圈的技术要求应符合JB/T7757.2的规定。 4.5 冲压件
冲压件不充许有毛刺、皱折和锈斑等，密封部位不得有纵向条纹。有镀层的冲压件不充许有镀层
脱落。 5性能要求
5.1泄漏量
气密性试验应无可见气泡静压试验与运转试验泄漏量：小型潜水电泵用机械密封不大于0.1mL/h，汽车发动机冷却水泵用机
械密封应符合JB/T11242的规定，其他泵用机械密封不大于2mL/h。 5.2 磨损量
磨损量应能满足其工作寿命要求，以清水介质进行试验，运转100h后，软质材料的密封环磨损量不大于0.02mm。 5.3 3工作寿命
在选型合理、安装使用正确的情况下，轻型机械密封的工作寿命不低于8000h，应用于特殊工况时，使用期由买卖双方协商确定
6检验规定
6.1检验分类
检验分为鉴定检验与出厂检验。
2 JB/T 6619.1—2018
6.2鉴定检验 6.2.1检验时机
有下列情形之一时，产品应进行鉴定检验：
设计定型和产品投产前；产品结构、材料和工艺有较大变动；
-
产品转厂生产；一用户要求；国家质量监督部门要求进行鉴定检验。
-
6.2.2 检验项目
汽车发动机冷却水泵用机械密封检验项目按JB/T11242的规定，其他轻型机械密封产品检验项目包括气密性试验、静压试验和运转试验。 6.2.3抽样方法及受检样品数
汽车发动机冷却水泵用机械密封抽样方法及受检样品数按JB/T11242的规定，其他轻型机械密封同一规格的每批产品中至少抽取2套进行检验，其中1套产品进行气密性试验，1套产品进行静压试验和运转试验。 6.3出厂检验 6.3.1检验项目
汽车发动机冷却水泵用机械密封检验项目按JB/T11242的规定，其他轻型机械密封产品检验项目包括气密性试验、静压试验和运转试验。 6.3.2 抽样方法及受检样品数
汽车发动机冷却水泵用机械密封抽样方法及受检样品数按JB/T11242的规定，其他轻型机械密封产品按GB/T2828.1一2012规定的一次抽样方案抽样检查，采用特殊检查水平S-4，AQL为4.0。 7试验方法
轻型机械密封产品按JB/T6619.2的规定进行鉴定检验或出厂检验。
8号 安装与使用要求
8.1 安装轻型机械密封的轴（或轴套）按下列要求：
安装轻型机械密封部位的轴（或轴套）的径向圆跳动公差应不大于0.04mm。 安装辅助密封部位的轴（或轴套）表面粗糙度Ra应不大于1.6μm。轴（或轴套）外径尺寸公差为h6。安装旋转环辅助密封的轴（或轴套）的端部按图1所示倒角。
3 8119
JB/T6619.1—2018
R1.6
图1
8.2安装密封环的座孔端部按图2所示倒角， 与其辅助密封接触部位的表面粗糙度按图2的要求。
e
32 20
圆滑过渡 als
1.5~
图2
8.3安装轻型机械密封的转子的轴向窜动量不超过0.1mm。 8.4轻型机械密封在安装时，必须将密封本身、轴（或轴套）、密封腔体及其他零件清洗干净，防止任何杂质进入密封部位。 8.5轻型机械密封在安装时，应按产品说明书或产品样本，保证轻型机械密封的安装尺寸。
9标志和包装
9.1产品的包装应能防止在运输和贮存过程中的损伤和零件的遗失。 9.2产品上应打上制造厂的标志。 9.3产品出厂时，包装盒内应附有产品合格证。合格证上应有产品型号、名称、执行标准编号、数量、 制造厂名称、检验部门和检验人员的签章及出厂日期。 9.4若干套轻型机械密封装一盒，盒外除按标明识别标志外，还应标明产品型号、名称、数量、制造厂名称和包装日期等 9.5包装箱内应有产品样本或产品说明书、装箱清单等技术文件，箱外应注明“小心轻放”“防潮”等字样。 9.6产品验收后，应在温度为-15℃~40℃、湿度不高于70%的避光处存放，保存期不超过1年。
