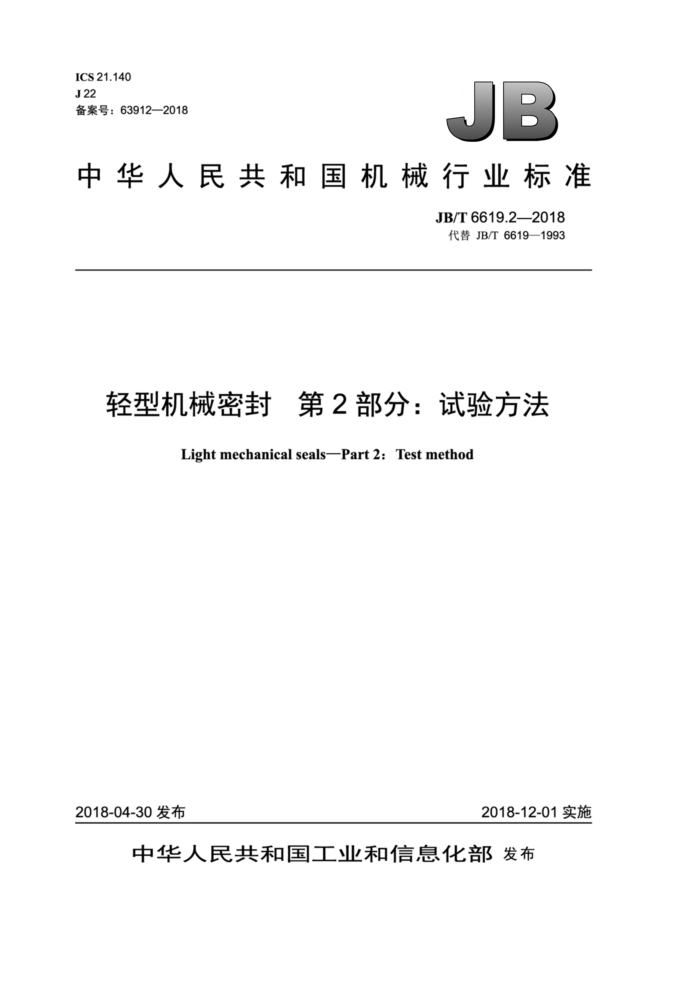

ICS 21.140 J22 备案号：63912—2018
JB
中华人民共和国机械行业标准
JB/T6619.2—2018 代替JB/T6619—1993
轻型机械密封 第2 部分：试验方法
Lightmechanical sealsPart2:Testmethod
2018-12-01实施
2018-04-30发布
中华人民共和国工业和信息化部发布 JB/T6619.2—2018
目 次
前言. 1 范围 2规范性引用文件 3 检验分类 4 试验方法.
1
4.1 汽车发动机冷却水泵用机械密封 4.2静压试验 4.3 运转试验... 4.4 气密性试验. 4.5 试验报告.. 5试验条件. 6试验装置. 7 安装.. 8 仪器仪表附录A（资料性附录) 气密性试验方法附录B（资料性附录） 轻型机械密封试验报告内容
1 JB/T6619.2—2018
前 言
JB/T6619《轻型机械密封》分为两个部分：
第1部分：技术条件；一第2部分：试验方法。
本部分为JB/T6619的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T6619—1993《轻型机械密封试验方法》，与JB/T6619—1993相比主要技术变化
如下：
将试验方法按照产品细分（见第4章，1993年版的第4章）。 本部分由中国机械工业联合会提出。 本部分由全国机械密封标准化技术委员会 （SAC/TC491）归口。 本部分起草单位：合肥通用机械研究院、江苏华青流体科技有限公司、宁波伏尔肯陶瓷科技有限公
司、浙江鲁溪密封件有限公司、宁波东联密封件有限公司。
本部分主要起草人：吴兆山、李凤成、闻兰、鄂国平、郭华、李平、李香、姚黎明、沈宗沼、刘杰。 本部分所代替标准的历次版本发布情况为：
JB/T6619—1993。
II JB/T6619.2—2018
轻型机械密封 第2部分：试验方法
1范围
JB/T6619的本部分规定了轻型机械密封产品检验分类、试验方法、试验条件、试验装置、安装和仪器仪表。
本部分适用于小型（功率小于7.5kW）的离心泵、旋涡泵、转子泵、喷射泵及其他类似旋转机械用轻型机械密封。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T5966潜水电泵用机械密封 JB/T6619.1轻型机械密封第1部分：技术条件 JB/T11242 汽车发动机冷却水泵用机械密封
3检验分类
3.1 鉴定检验：为判定轻型机械密封是否具有规定的性能而进行的检验。汽车发动机冷却水泵用机械密封产品鉴定检验内容按JB/T11242的规定，其他产品鉴定检验项目包括静压试验、运转试验和气密性试验。 3.2出厂检验：为确认鉴定检验合格的轻型机械密封产品出厂时是否达到鉴定检验时所具有的密封性能而进行的检验。汽车发动机冷却水泵用机械密封产品出厂检验内容按JB/T11242的规定，其他轻型机械密封产品出厂检验项目包括静压试验、运转试验和气密性试验。
4试验方法
4.1汽车发动机冷却水泵用机械密封
汽车发动机冷却水泵用机械密封产品按JB/T11242的规定试验。其他轻型机械密封产品按本部分 4.2～4.4的规定试验。 4.2静压试验 4.2.1试验前应正确调装试验件，做好安装、检测记录。系统内应充满试验介质。 4.2.2从系统压力达到规定值时开始计算试验时间和泄漏量。静压试验的保压时间不少于15min。 4.3运转试验 4.3.1 应用静压试验合格的轻型机械密封进行运转试验。轻型机械密封在安装前，应由计量人员测量并记录轴向高度。 4.3.2 试验系统内各部位应充满相应的介质。
- JB/T6619.2—2018
4.3.3 启动试验装置，从压力、温度、转速稳定在规定值时开始计算试验时间，并收集泄漏流体， 4.3.4试验时间按以下规定：
一鉴定检验时间应不少于100h，每隔4h测量并记录一次试验压力、温度、转速、泄漏量和功率消耗。如对试验时间和启动、停机次数有特殊要求，可按有关产品的要求进行一出厂检验时间应不少于5h，每隔1h测量并记录一次试验压力、温度、转速、泄漏量和功率消耗。
4.3.5 5在达到鉴定检验规定的运转时间后，停机测量端面磨损量。该项测量应由专职检验人员进行 4.3.6在试验稳定进行时，通过测量轻型机械密封工作扭矩或测量电功率求得轻型机械密封的功率消耗（扣除空载时的轴承摩擦力矩）。该项检验是否进行根据协商而定。 4.4气密性试验 4.4.1潜水电泵用机械密封产品气密性试验按JB/T5966的规定，其他轻型机械密封产品按本部分4.4.2、 4.4.3的规定进行试验， 4.4.2被试轻型机械密封产品应按安装要求装于试验装置上，然后将该装置置于水槽中，参照图A.1。 4.4.3将压缩空气按规定的压力通入工作容积，并使压力维持在规定范围内，同时开始记录试验时间。 试验时间为1min，在此期间观察轻型机械密封各部位泄漏情况并记录气泡个数。
4.5试验报告
试验结束后将有关数据填入试验报告，参见表B.1或表B.2，并对试验后密封面和其他零件的外观状况以及试验中的现象加以说明。
5试验条件
5.1试验介质：静压试验和运转试验原则上用清水作为试验介质；气密性试验原则上用空气作为试验介质，如有特殊要求应另行商定。 5.2试验参数满足以下条件：
压力：潜水电泵用机械密封气密性试验参数按JB/T5966的规定，其他轻型机械密封产品气密性试验压力为0.2MPa。静压试验压力为产品最高工作压力的1.25倍；运转试验压力为产品的最高工作压力。 转速：按产品的设计转速。 一温度：0℃~80℃。如有特殊要求另行商定。
6试验装置
6.1轻型机械密封试验装置除应符合下述各项规定外，其他细节设计不受限制。液体介质静压试验和运转试验可以共用一套装置，也可各用一套装置：运转试验和气密性试验应在专用的试验装置上进行。 6.2试验装置的设计应满足轻型机械密封的使用方式、试验工况及安装要求，液体介质的静压试验和运转试验装置的腔体顶部应设有排气口，底部应有排水口。 6.3试验装置应具有稳压功能，以使其压力波动能控制在规定值的土5%范围内。 6.4试验装置应能保证密封腔内温度稳定、均匀。密封腔内温度应保持在规定试验温度士10℃的范围内。 6.5液体介质的试验装置应备有适当的装置收集并测量轻型机械密封处漏出的全部试验介质 6.6安装轻型机械密封有关部位的尺寸、加工精度和转轴的轴向窜动、径向圆跳动以及密封腔端面对
2 JB/T6619.2—2018
轴线的垂直度应满足JB/T6619.1的规定。 6.7 试验系统应能承受试验介质压力，试验台架应具有足够的刚性和稳固性，以免产生过大的振动。 6.8应在密封腔体和可反映试验介质温度的适当位置正确装设测量介质温度的传感元件。 6.9 试验装置应由耐水腐蚀的材料制造。
安装
I
7.1 在安装轻型机械密封时必须将轴（或轴套）、密封腔体、密封端盖及试验用轻型机械密封清洗于净防止杂质进入密封部位。 7.2 应按轻型机械密封产品说明书或样本的规定， 保证被试轻型机械密封正确安装在试验装置上。
仪器仪表
8
检验用仪器仪表应由计量部门检验并出具有效期内的合格证。汽车发动机冷却水泵用机械密封产品检验用仪器仪表应符合JB/T11242的规定，其他轻型机械密封产品检验用仪器仪表应符合表1的规定。
表1 仪器仪表
精度 ±1% ±1℃ ±1% 0.1 mL ≤0.01g ± 1% 0.001 mm 1 s
测量内容压力温度转速泄漏量转矩磨损量时间
指针式压力表或其他压力测量仪器玻璃温度计或其他温度测量仪器机械转速表、光电测速仪或其他转速测量仪器量筒、滴定管等量器精密天平（感量）转矩转速仪或其他测量仪器千分表（尺）或其他测量仪器秒表或其他计量仪器
3 JB/T6619.2—2018
附录A （资料性附录）气密性试验方法
气密性试验装置和方法如图A.1所示。
水
压力表
a
被试轻型机械密封
茶压缩空气
图 A.1
4 JB/T6619.2—2018
附录B （资料性附录）
轻型机械密封试验报告内容
汽车发动机冷却水泵用机械密封试验报告见表B.1。 其他轻型机械密封试验报告见表B.2。
表B.1
轻型机械密封
制造厂仪器仪 仪表
制造日期液体泄漏量
型号温度
测量内容准确度
压力
转速
气体泄漏量
表
静态气 介质名称 介质压力 介质温度 试验 时间
平均泄漏量 mL/min
MPa
℃
密性试验
试验 转速 平均泄漏量“ 最大平均泄漏
介质压力 MPa
介质温度
时间 r/min mL/h 量b
介质名称
℃
动态试验
h
mL/h
试验 转速变化
介质
介质温度 ℃
时间 范围 平均泄漏量“ 最大平均泄漏 量b
干湿 介质名称 压力交变
mL/h
mL/h
MPa
r/min
h
试验
介质压力 MPa
介质温度 ℃
试验 转速变化 平均泄漏量 最大平均泄漏
量b mL/h
时间 范围 h
耐久 介质名称性试验冷热交变试验
mL/h
r/min
口合格
口不合格转速 平均泄漏量" 最大平均泄
超速 介质名称 介质压力 MPa ℃ 时间 试验
介质温度
漏量b mL/h
r/min
mL/h
h
试验结果分析及评价试验主持人：试验日期：试验单位：
参加人：
全部试验时间内的平均泄漏量。 b 各测量时间单元中最大的平均泄漏量
