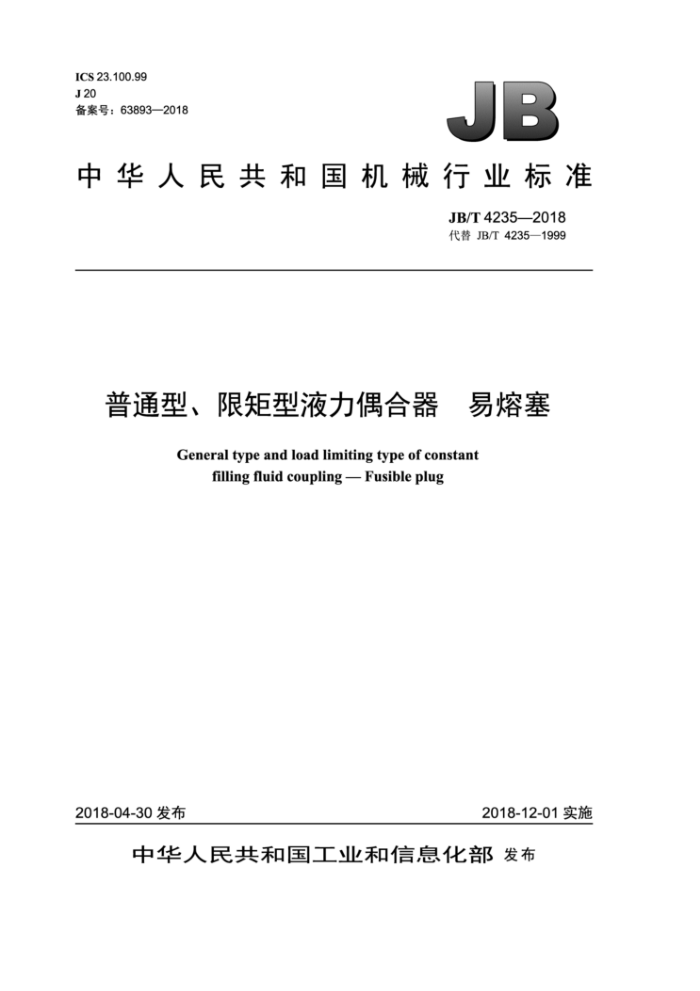

ICS 23.100.99 J 20 备案号：63893—2018
JB
中华人民共和国机械行业标准
JB/T 4235—2018 代替JB/T 4235—1999
普通型、限矩型液力偶合器 易熔塞
General type and load limiting type of constant
filling fluid coupling - Fusible plug
2018-12-01实施
2018-04-30 发布
中华人民共和国工业和信息化部 发布 中华人民共和国
机械行业标准
普通型、限矩型液力偶合器 易熔塞
JB/T 4235-2018
*
机械工业出版社出版发行北京市百万庄大街22号邮政编码：100037
*
210mm×297mm·0.5印张·15千字 2018年12月第1版第1次印刷
定价：12.00元
*
书号：15111·14985 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 4235—2018
目 次
前言... 1 范围.... 2规范性引用文件 3型式和基本参数. 3.1型式... 3.2基本参数..…. 3.3标记示例， 4技术要求...
.
...... .. +000........
3
4
- JB/T 4235—2018
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T4235一1999《普通型、限矩型液力偶合器 易熔塞》，与JB/T4235一1999相比主
要技术变化如下：
修改了标准名称的英文翻译；修改了标准的结构，将原标准结构由7章调整为4章；增加了第1章范围的内容，并对第2章规范性引用文件进行了更新（见第1章、第2章)；增加了防喷式易熔塞的型式和基本参数等，并对基本参数的内容进行了调整（见第3章）；增加了防喷式易熔塞滑动芯棒材料、熔化温度的颜色标记（见第4章）。
本标准由中国机械工业联合会提出。 本标准由全国连续搬运机械标准化技术委员会（SAC/TC331）归口。 本标准负责起草单位：北京起重运输机械设计研究院有限公司。 本标准参加起草单位：大连液力机械有限公司、长沙第三机床厂、广东中兴液力传动有限公司、山
东源根石油化工有限公司、广州液力传动设备有限公司。
本标准主要起草人：邹铁汉、宋春涛、任东、黄健、袁俊洲、李艳芳。 本标准所代替标准的历次版本发布情况为：
JB4235—1986、JB/T4235—1999。
II JB/T 4235—2018
普通型、限矩型液力偶合器 易熔塞
1范围
本标准规定了液力偶合器易熔塞的型式、基本参数及技术要求等。 本标准适用于GB/T5837中普通型、限矩型液力偶合器的易熔塞。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5837液力偶合器型式和基本参数 JB/T966用于流体传动和一般用途的金属管接头O形圈平面密封接头
3型式和基本参数
3.1型式 3.1.1喷液式易熔塞 3.1.1.1喷液式易熔塞按结构分为：
一A型易熔塞（见图1); -B型易熔塞（见图2); -C型易熔塞（见图3)。
Ra6
(打印易熔合金熔化温度的区域)
易熔合金
A
(
0.14
图1
1 JB/T 4235—2018
(打印易熔合金熔化温度的区域)
17
0.1
图 2
密封垫圈保护油塞
图3
3.1.1.2当液力偶合器工作腔内油液达到设定温度时，喷液式易熔塞易熔合金熔化，从而导致液力偶合器工作腔内油液经易熔塞喷出，使液力偶合器停止工作。若要使液力偶合器恢复工作，须给液力偶合器重新注油，并更换新的易熔塞。 3.1.2防喷式易熔塞 3.1.2.1防喷式易熔塞的结构如图4所示。
2 JB/T4235—2018
5
(打印易熔合金熔化
S
温度的区域)
O
μ
10.1A
图 4
3.1.2.2当液力偶合器工作腔内油液达到设定温度时，防喷式易熔塞易熔合金熔化，从而导致滑动芯棒顶出，并碰撞液力偶合器旁固定设置的行程开关，使电动机断电，电动机和液力偶合器停止工作，但液力偶合器工作腔内油液并不喷出。若要使液力偶合器恢复工作，只须待其工作腔内油液冷却，更换新的易熔塞即可，不须给液力偶合器重新注油。 3.2基本参数
3.2.1 喷液式易熔塞尺寸应符合图1～图3和表1的规定。
表 1
单位为毫米
叶轮有 外螺纹效直径 尺寸 冬
尺寸
d1 Φ2 Φ3 Φ4
l2 S
s
D
b
A 27.7 24_0.28
24
B 9.2 8 10 13.8 18_0.12
5
9.5 9
≤560 M16X1.5
23
7
9.8 25
>320~ 560
22 ~0.14
22-0.28
32 30 14 12.5 13
M18X1.5 C 25.4
5
16
7
1.5
A 36.9 32 -034
15 32
16 21.8
27~0.14 14.5 34 30
10 12.5 13
>560 M24X1.5 B 13.8 12
c 25.4 22 ~0.28 22
7 34 30 14 13.5 12
5
3.2.2 防喷式易熔塞尺寸应符合图4及表2的规定。
表 2
单位为毫米
叶轮有 外螺纹 型效直径 尺寸 式 D s Φ1 Φ2 >340~
尺寸
1
l2
l3
c
1 9
36.9 32
30 33
33 43.5
12 15
42 53.5
9
M18X1.5
3
560 >560 M24X1.5
FP
10
41.6
36
3
注：l表示防喷式易熔塞融化后，在滑动芯棒推至端头时的最大极限尺寸，正常工作时防喷式易熔塞最大尺寸为L。 JB/T 4235—2018
3.3标记示例
示例1: 外螺纹尺寸为M24X1.5、总长L为30mm的A型易熔塞，标记为：
易熔塞AM24×1.5×30 JB/T4235
示例2 外螺纹尺寸为M24×1.5、总长L为43.5mm的FP型易熔塞，标记为：
易熔塞 FPM24×1.5×43.5 JB/T4235
注：易熔塞易熔合金熔化温度一般标在塞头处。
4 技术要求 4.1 易熔塞塞体材料为35钢或黄铜，防喷式易熔塞的滑动芯棒材料为酚醛。 4.2 图1~图3中未注表面粗糙度Ra为12.5μm，锐角倒钝。 4.3 塞体为35钢时，表面镀铜或进行其他表面处理。 4.4 易熔塞在0.6MPa压力下检查不得泄漏。 4.5 密封垫圈应按JB/T966的规定。 4.6 易熔塞易熔合金熔化温度分为5种：
110℃±5℃；120℃±5℃;140℃±5℃;160℃±5℃;180℃±5℃。 注：不同熔化温度的易熔塞推荐使用的场合及塞头颜色：
110℃—防爆场合，黄色； 120℃，140℃— 一般使用场合，绿色； 160℃，180℃一正反转情况下，频繁起动场合，红色。
