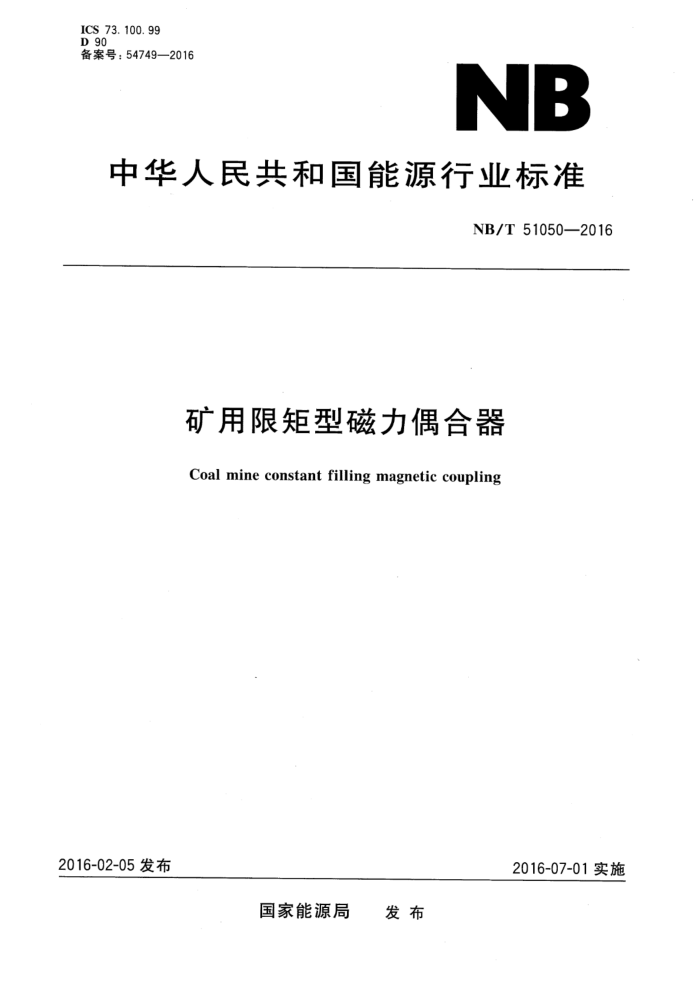

ICS 73.100.99
D 90
备案号：54749—2016
NB
中华人民共和国能源行业标准
NB/T 51050—2016
矿用限矩型磁力偶合器
Coal mine constant filling magnetic coupling
2016-02-05发布
2016-07-01实施
国家能源局 发布
NB/T 51050-2016
目次
前言 ………………………………………………………………………………………………Ⅱ
1 范围………………………………………………………………………………………………1
2 规范性引用文件 ……………………………………………………………………………………1
3 术语和定义……………………………………………………………………………………1
4 型号命名 …………………………………………………………………………………………2
5 要求 ……………………………………………………………………………………………2
6 试验方法 ……………………………………………………………………………………………5
7 检验规则 ………………………………………………………………………………………………7
8 标志、包装、运输和贮存 ……………………………………………………………………………8
附录 A(资料性附录) 磁力偶合器检验装置 ………………………………………………………10
NB/T 51050—2016
矿用限矩型磁力偶合器
1 范围
本标准规定了矿用限矩型磁力偶合器(以干简称磁力偶合器)的术语和定义、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于磁力偶合器的设计加造和检验。
2规范性引用文件
下列文件对于本文体的立用是必木可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的分用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB 3836.1- 爆炸性环境 1部分： 通用要求
GB 3836.2-2019
爆炸性环境 第2部分：由隔爆外壳“d”保护的设备
GB 4208外营防护等级(IP代码)
GB/T 9239.12006机械振动 恒态(刚性)转子平衡品质要求 第1部分：规范与平衡允差的检验
GB/T 9969 产品使用说明书总则
GB/T 1011|C随机数的产生及其在产品质量抽样检验中的应用程序GB/T 13384机电产品包装通用技术条件GB/T 24270乐材料磁性能温度系数测量方法
AQ 1043矿用品安全标志标识
JB/T 9000—19g9液力偶合器 通用技术条件MT/T 208—199乙利板输送机用液力偶合器MT/T 923—2002煤矿规调速型液力似合器检验规范
3术语和定义
下列术语和定义适用本文件。
3.1
限矩型磁力偶合器 constant filling magnetie coupling
通过永磁体和导磁体组成偶件间的电磁感应来传递转矩，且在低转速比时能限制转矩升高的设备。
3.2
永磁转子permanent magnet rotor装有水磁体的旋转组件。
3.3
铜转子 copper rotor
装有铜盘的旋转组件。
