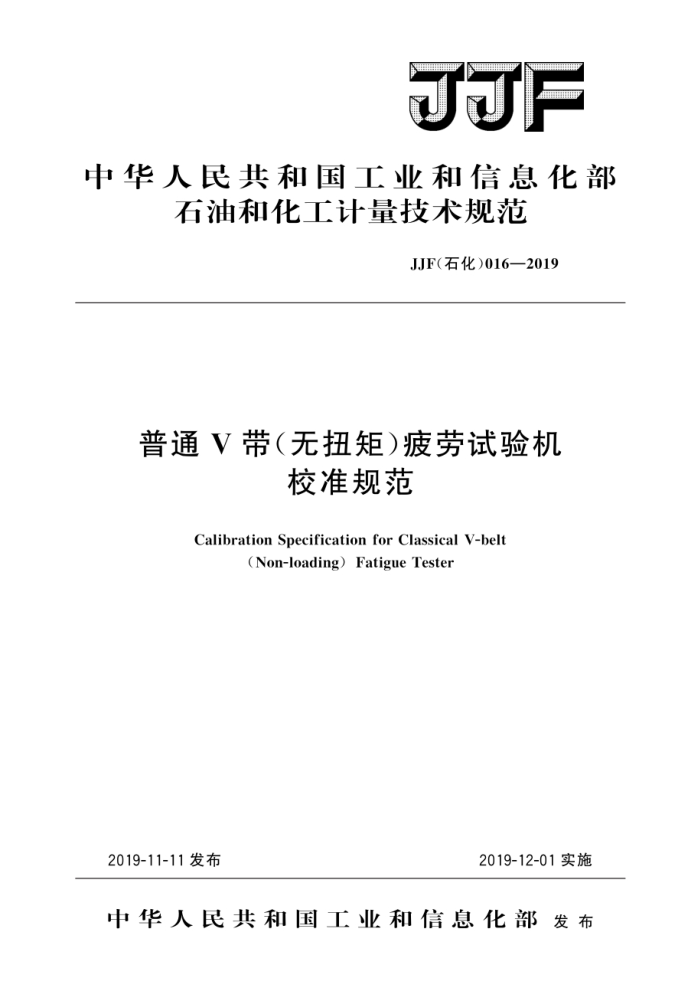

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化）016一2019
普通V带（无扭矩)疲劳试验机
校准规范
Calibration Specification for Classical V-belt
(Non-loading)FatigueTester
2019-11-11发布
2019-12-01实施
中华人民共和国工业和信息化部发布 JJF（石化）016—2019
普通V带（无扭矩）疲劳试验机校准规范 CalibrationSpecificationforClassical V-belt (Non-loading) Fatigue Tester
JJF（石化）016—2019
归口单位：中国石油和化学工业联合会
主要起草单位：浙江四海新材料股份有限公司
青岛中化新材料实验室
参加起草单位：浙江三维橡胶制品股份有限公司
青岛中化新材料实验室检测技术有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）016—2019
本规范主要起草人：
干才勇（浙江四海新材料股份有限公司）黄君（浙江四海新材料股份有限公司）冯绍华（青岛中化新材料实验室）吴康 (青岛中化新材料实验室)
参加起草人：
张国方（浙江三维橡胶制品股份有限公司）
李健（青岛中化新材料实验室检测技术有限公司）刘晓娇（青岛中化新材料实验室检测技术有限公司） JJF（石化）016—2019
目
录
引言
(IⅡ) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (7) (10) (12)
范围引用文件. 术语和定义概述.
1 2 3 4
5 计量特性·
校准条件 6.1 环境条件。 6.2测量标准及其他设备 7校准项目和校准方法： 7. 1 校准项目. 7. 2 校准方法 8 校准结果 8. 1 校准记录· 8. 2 校准证书· 8. 3 不确定度…· 9复校时间间隔附录A普通V带（无扭矩）疲劳试验机校准记录格式附录B 普通V带（无扭矩）疲劳试验机校准证书内页格式附录C 主动轮转速表示值误差校准结果不确定度评定示例附录D 张紧力示值误差校准结果不确定度评定示例附录E 试验时间示值误差测量结果不确定度评定示例
6
- JJF（石化）016—2019
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行编制。
本规范主要参考GB/T15328一2009《普通V带疲劳试验方法 无扭矩法》、 HG/T3708一2003《普通V带疲劳试验机技术条件》制定，
本规范为首次发布。
II JJF（石化）016—2019
普通V带（无扭矩）疲劳试验机
校准规范
1范围
本规范适用于满足GB/T15328、HG/T3708要求的普通V带（无扭矩）疲劳试验机的校准。
2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则 GB/T15328普通V带疲劳试验方法无扭矩法 HG/T3708普通V带疲劳试验机技术条件凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
下列术语和定义适用于本规范。
3.1疲劳寿命fatiguelife
在一定的试验条件（转速、张紧力等）下，被测试V带失效或达到规定的终止条
件时所累积的正常运转时间或运转次数 3.2张紧力tensionforce
静态时施加在张紧轮 （或可移动带轮）上使V带拉紧的作用力。 4概述
普通V带（无扭矩）疲劳试验机（以下简称疲劳试验机）是用于评价普通V带疲劳寿命的一种试验设备。在试验过程中，主动轮按规定的转速运转，张紧力是通过张紧力装置和从动轮作用到被试V带上。疲劳试验机由主动轮、从动轮和张紧力装置、测速装置、计时器等组成，疲劳试验机结构示意图见图1。
1 JJF（石化）016—2019
5
4
6 ?
?
4
2
8L A向
片
D
12
由
图1 疲劳试验机结构示意图
1—控制箱；2—机架；3—驱动电机；4—驱动皮带；5一主动轮；6—待测试样；
7一从动轮：8一指针：9一标尺：10一杠杆；11一础码：12—拉杆
5
计量特性具体计量特性见表1。
表1 疲劳试验机计量特性一览表
序号 1
项目
技术要求 MPE：±70 MPE：±5 MPE: ±10 MPE:±1
主动轮转速表示值误差/（r/min）
290 780 300
2
张紧力示值误差/N
试验时间示值误差/s
3
6 校准条件 6. 1 环境条件 6.1.1 温度条件
环境温度：（25士5）℃。 6.1.2湿度条件
相对湿度：不大于85%。 6.2 测量标准及其他设备
测量标准及其他设备见表2。
表 2 2测量标准及其他设备
序号 1 2 3 2
校准项目
测量标准名称及技术要求
主动轮转速表示值误差
转速表：测量范围（0~9999）r/min，0.2级标准测力仪：测量范围（0～1000）N，0.3级电子秒表：测量范围（0～3600）s，MPE±0.10s
张紧力示值误差试验时间示值误差
