ICS 75.180.10 E 92

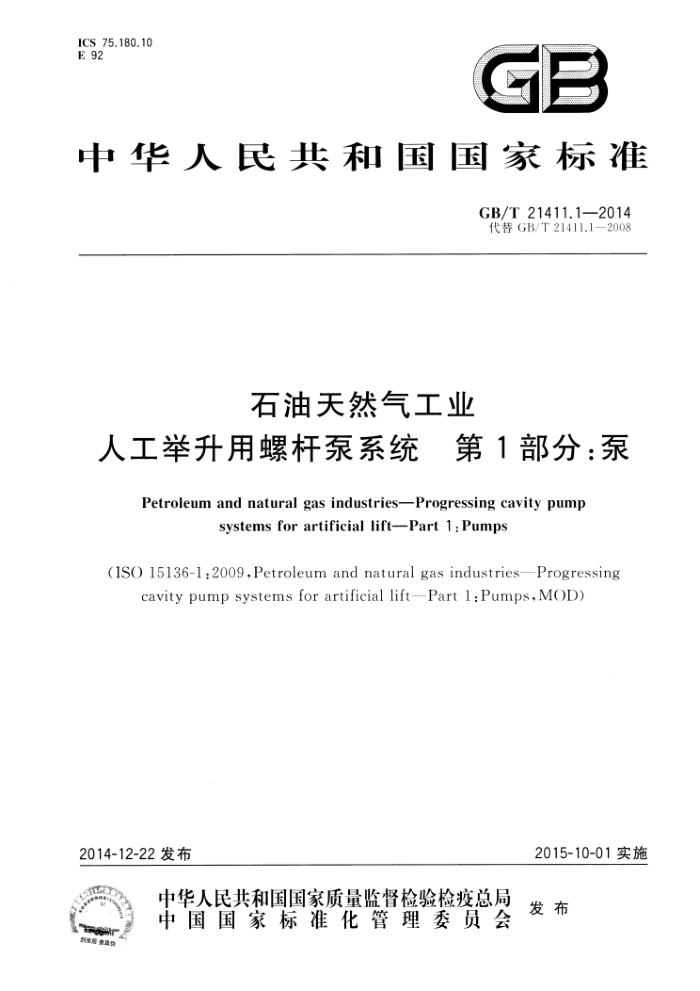

中华人民共和国国家标准
GB/T 21411.1—2014 代替 GB/T 21411.1—2008
石油天然气工业
人工举升用螺杆泵系统 第1部分：泵
Petroleum and natural gas industriesProgressing cavity pump
systems for artificial lift--Part 1 : Pumps
(ISO 15136-l:2009,Petroleum and natural gas industriesProgressing
cavity pump systems for artificial lift-Part 1:Pumps,MOD)
2015-10-01实施
2014-12-22 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
2-
刮涂层查真伪 GB/T 21411.1—2014
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
缩略语和符号 5性能规范 6技术规范对供应商或制造商的要求 8维修 9运输、搬运和储存附录A（资料性附录） 螺杆泵需求信息表附录B（资料性附录） 安装指南附录C（资料性附录） 操作指南附录D（规范性附录） 设计确认·· 附录E（规范性附录） 性能评价附录F（规范性附录） 螺杆泵合成橡胶技术要求附录G（资料性附录） 螺杆泵橡胶的选择和测试附录H（资料性附录) 螺杆泵性能特征补充信息，附录（规范性附录） 螺杆泵试验报告数据表附录」 (资料性附录) 修理和检查附录K（资料性附录） 使用后分析附录（资料性附录） 辅助设备附录M（资料性附录） 螺杆泵驱动杆柱的选取和使用附录N（资料性附录） 本部分与IS(）15136.1:2009的技术差异及其原因参考文献
7
10
2.1
2-1
26
29
3 1
38
42
17
5 1
59
63 64 66 77 81 87
9 GB/T 21411.1-2014
前言
GB/T21411《石油天然气工业人工举升用螺杆泵系统》分为二个部分：
第1部分：泵；第2部分：地面驱动装置。
本部分为GB/T21411的第1部分本部分按照GB/T1.12009给出的规则起草。 本部分代替GB/T21411.1---2008《石油天然气T业井下设备人工举升用螺杆泵系统第1部
分：泵》，与GB/T21411.1--2008相比，除编辑性修改外主要技术变化如下：
增加了规范性引用文件（见第2章）；增加了“中心偏差”等术语（见第3章）； -—-增加了缩略语和部分符号（见第4章）；一-在性能规范中增加了“设计确认”“产品性能评价”“质量控制等级”的内容（见第5章）：
在技术规范中删去了“设计有效性”的内容，增加了“额定性能”及“设计确认"的相关内容（见第6章，2008年版的第5章）；在对供应商与制造商的要求中，修改了“设计义件”与随机文件”的相关内容（见第7章。 2008年版的第6章）；在对供应商与制造商的要求中，增加了“质量”“检测”的相关内容，修改了“产品标识”的标记内容（见第7章，2008年版的第6章）； -增加了维修的内容（见第8章）；增加了运输、搬运和储存的内容（见第9章）；删除了上一版除附录~螺杆泵试验报告数据表”外的所有附录（见附录1.2008年版的附录B）；增加了"螺杆泵需求信息表”（见附录A）；增加了安装指南”（见附录B)；增加了“操作指南”（见附录（）；增加了“设计确认”（见附录D）；增加了“性能评价”（见附录E）; ---增加了螺杆泵合成橡胶技术要求”（见附录F）；
增加了“螺杆泵橡胶的选择和测试”（见附录（）；增加了“螺杆泵性能特征补充信息”（见附录H)；增加了“修理和检查”（见附录J）； -增加了“使用后分析”（见附录K）；增加了“辅助设备”（见附录I）；增加了“螺杆泵驱动杆柱的选取和使用”（见附录M）。
本部分使用重新起草法修改采用IS0）15136-1：2009《石油天然气T业人工举升用螺杆泵系统第1部分：泵》。本部分与IS0）15136-1：2009相比存在技术差异，附录N中给出了相应技术差异点及其原因的一览表
为便于使用，本部分还做了以下编辑性修改：
增加了附录I"螺杆泵试验报告数据表”；一增加了附录N"本部分与IS(）15136.1:2009的技术差异及其原因”；
川 GB/T 21411.1-—2014
-以公制单位为主，考虑使用习惯，对部分单位进行了调整。 请注意本部分的某些内容可能涉及专利。本部分的发布机构不承担识别这些专利的责任本部分由全国石油钻采设备和T具标准化技术委员会（SAC/TC96)提出并归口。 本部分由北京石油机械厂负责起草，大庆油田有限责任公司采油工程研究院、大庆油田力神泵业有
限公司、中国石油勘探开发研究院采油采气装备研究所、渤海钻探工程技术研究院、中国石油集团渤海石油装备制造有限公司、石油工业机械产品质量监督检验站、胜利油田高原石油装备有限责任公司等参加起草。
本部分主要起草人：王兴燕、范育昭、陈晓军、曹刚、李斌、朴雪峰、王维、张立新、魏纪德、田晓艳、 吴频、于庆东、吴苗法。
本部分所代替标准的历次版本发布情况为：
GB/T 21411.1 - - 2008。
IV GB/T 21411.1--2014
ASME锅炉压力容器规范第IX卷焊接和钎接评定：焊接和钎接工艺、焊工、钎焊工，焊接和钎接操作'T评定标准LASME Boiler and pressure vessel code(BPVC),Section IX，Welding,brazing,and fusing qualifications
ASTMI412：-2006（修订2）硫化橡胶或热塑性弹性体拉伸试验方法（StandardTestMethods for Vulcanized Rubber and Thermoplastic Elastomers - Tension)
ASTMD429·2008橡胶与刚性材料的粘合强度的试验方法（StandardTest MethodsforRubber Property: - Adhcsion to Rigid Substrates)
3术语和定义
下列术语和定义适用于本义件
3.1
实际转排量 actual capacity per rpm 针对个特定产品通过性能测试确定的每转体积排量。
3.2
施加扭矩 applied torque 由地而驱动系统施加到驱动杆柱顶部的扭矩。
3.3
人工举升系统artificial lift system 将流体从地层输送到地面的组装设备，可能包括泵、驱动杆柱、原动机和生产管柱。
3.4
辅助设备 auxiliary equipment 由用广或厂家选择或者安装的、超出规定范围的典型的设备或元件。
3.5
井下驱动系统 bottom-drive system 利用井下原动机的螺杆泵驱动系统。
3.6
套管尺寸 casing size 在GB/T19830）2011中被定义的公称套管外径。
3.7
中心偏差 core deflection 定了腔中心线与定子管中心线间的径向偏移
3.8
腐蚀环境 corrosive environment 在温度和化学剂共同作用下，使设备失效的工作环境。
3.9
设计确认 design validation 通过试验确认产品满足设计要求的校核过程
3.10
设计验证 design verification 通过计算、比较或调查等方式.检查核实给定设计条件与规范要求是否一致的过程。 GB/T 21411.1-2014
3.24
等级　grade 根据对质量或设计确认的不同要求确定的类别或等级。
3.25
额定扬程head rating 根据等效水柱高度表示的额定压力。
3.26
液压扭矩hydraulic torque 通过泵的介质压差产生的扭矩。
3.27
项item 任何可独立考虑的零件、组件、设备、子系统、功能模块、设备或系统。
3.28
插入式泵 insertable pump 用抽油杆柱将定子插人油管的泵。
3.29
制造 manufacturing 为满足用户的要求.达到供应商或制造商的标准，设备供应商或制造商为完成零件、装配和相关文
档工作所执行的一系列工艺和T作。 3.30
最高工作温度 Max. working temperature 由供应商或制造商指定的泵的最高工作温度。
3.31
型号model 装置区别于其他同类型设备的独特组件和工作特性。
3.32
防脱工具 no-turn tool 防止定子或油管因转定子过盈配合产生的转动力矩而旋松连接螺纹的装置。
3.33
公称转排量 nominal capacity per rpm 基于理论计算或根据商业目的调整给出的公称每转体积排量。
3.34
不合格 non-conformance 不满足规定要求，如设备、元件、实验或程序与已有的标准不一致。
3.35
操作手册operator's manual 由供应商或制造商提供，其中包含关于设计、安装、操作和设备维护的详细数据以及说明。
3.36
工作环境operational environment 在全寿命周期内.产品工作的环境
3.37
过渡油管短节 orbit tube 连接在定子上面的一段大尺寸的生产油管。
