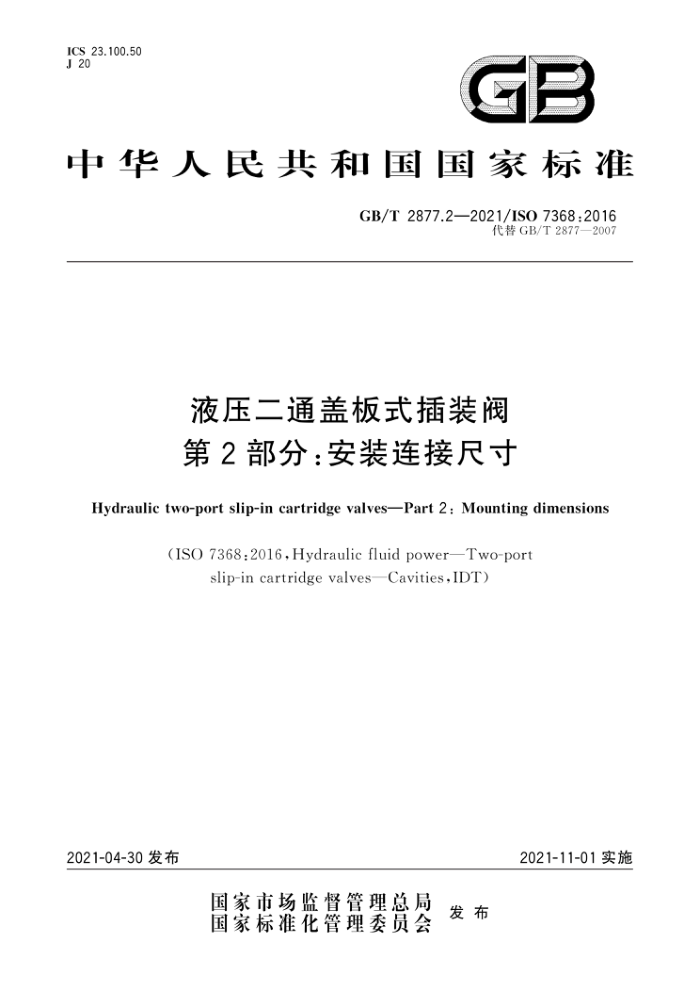

ICS 23.100.50 J 20
GB
中华人民共和国国家标准
GB/T2877.2—2021/ISO7368:2016
代替GB/T2877—2007
液压二通盖板式插装阀第2部分：安装连接尺寸
Hydraulic two-port slip-in cartridge valves-Part 2 : Mounting dimensions
(ISO 7368:2016,Hydraulic fluid power—Two-port
slip-in cartridge valves—Cavities,IDT)
2021-11-01实施
2021-04-30发布
国家市场监督管理总局国家标准化管理委员会
发布 中华人民共和 国
国家标准液压二通盖板式插装阀第2部分：安装连接尺寸
GB/T 2877.2—2021/ISO 7368:2016
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2021年4月第一版
*
书号：155066·1-67352
版权专有 侵权必究 GB/T2877.2—2021/IS07368:2016
前言
GB/T2877《液压二通盖板式插装阀》分为以下四个部分：
第1部分：图形符号；第2部分：安装连接尺寸；第3部分：技术条件；第4部分：试验方法。
本部分为GB/T2877的第2部分。 本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T28772007《液压二通盖板式插装阀 安装连接尺寸》，与GB/T2877—2007相
比，除编辑性修改外主要技术变化如下：
增加了最大圆角半径R，（见第4章）；删除了关于标识工作压力的要求（见2007年版的第7章）；所有阀与孔的直径配合尺寸的公差，由H8修改为H7（见表1～表16，2007年版的图1～图16)；紧固螺栓用的螺纹孔最小深度从螺栓直径的1.5倍修改为1.8倍（见表1，2007年版的图1)；增加了插装阀安装孔底部允许的最大圆角半径（见第6章）；规格15、规格16的定位销孔径由9修改为10（见表15、表16，2007年版的图15、图16）；规格16的盖板上增加了安装O形圈的沟槽（见图16）。
本部分使用翻译法等同采用ISO7368：2016《液压传动 二通盖板式插装阀 安装孔》。 与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T131—2006产品几何技术规范（GPS）技术产品文件中表面结构的表示法（ISO1302： 2002,IDT) GB/T18042000 一般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989） GB/T3452.3一2005液压气动用O形橡胶密封圈沟槽尺寸（ISO3601-2：1999，MOD） GB/T3505一2009产品几何技术规范（GPS）表面结构轮廓法术语、定义及表面结构参数（ISO4287：1997,IDT) GB/T14043—2005 液压传动 阀安装面和插装阀阀孔的标识代号（ISO5783：1995，IDT） GB/T17446—2012 流体传动系统及元件词汇（ISO5598：2008，IDT）
本部分做了下列编辑性修改：
修改了标准名称。 本部分由中国机械工业联合会提出。 本部分由全国液压气动标准化技术委员会（SAC/TC3）归口。 本部分起草单位：山东泰丰智能控制股份有限公司、宁波华液机器制造有限公司、河南鹏丽科技有
限公司、厦门程灿工业设备有限公司、北京机械工业自动化研究所有限公司。
本部分主要起草人：王振华、王景海、张策、皮坤林、皮凤梅、曹巧会。 本部分所代替标准的历次版本发布情况为：
GB/T28771981、GB/T28772007。
1 GB/T 2877.2—2021/IS0 7368:2016
引言
在液压系统中，动力是通过密闭回路中受压流体来传递和控制的。液压阀是液压系统中的典型元件，控制密闭回路中液体的流动方向、压力或流量。
= GB/T2877.2—2021/ISO7368:2016
液压二通盖板式插装阀第2部分：安装连接尺寸
1范围
GB/T2877的本部分规定了与液压二通盖板式插装阀（以下简称插装阀）安装连接相关的几何公差，以保证互换性。
本部分适用于一般工业设备用的液压二通盖板式插装阀的安装连接。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO1302产品几何技术规范（GPS）技术产品文件中表面结构的表示法［GeometricalProduct Specifications (GPS)—Indication of surface texture in technical product documentation)
ISO2768-1一般公差第1部分：未注公差的线性和角度尺寸的公差（Generaltolerances一Part1： Tolerances for linear and angular dimensions without individual tolerance indications)
ISO3601-2流体传动系统O形圈第2部分：一般应用的沟槽尺寸（Fluidpowersystems- O-ringsPart 2:Housing dimensions for general applications)
ISO4287产品几何技术规范（GPS）表面结构：轮廓法术语、定义及表面结构参数
(Geometrical Product Specifications (GPS)—Surface texture:Profile method—Terms, definitions and surface texture parameters)
ISO5783液压传动阀安装面和插装阀阀孔的标识代号（Hydraulicfluidpower一Codeforiden- tification of valve mounting surfaces and cartridge valve cavities)
ISO5598液压传动系统及元件词汇（Fluidpowersystemsandcomponents—Vocabulary）
3术语和定义
ISO5598界定的术语和定义适用于本文件。 ISO和IEC维护的用于标准化的术语库可从以下网址获得：
IEC电子开放平台：http：//www.electropedia.org/； ——ISO在线浏览平台：http：//www.iso.org/obp。
4符号
下列符号适用于本文件： a）A、B、X、Y、Z和Z.标识油口（在某些情况下可以与下列示例不同）：
1）A：随其在液压回路中的位置而变的进油口、工作油口、出油口； 2）B：随其在液压回路中的位置而变的进油口、工作油口、出油口； 3）X：先导进油口；
1 GB/T2877.2—2021/ISO7368:2016
Y：先导出油口； 5）Z1：辅助先导进油口； 6）Z2：辅助先导出油口。
4)
b）F1、..、F12标识紧固螺栓的螺纹孔。
G、G1、G2标识定位销孔。 d) D标识紧固螺栓的直径。 e) 矩形直角处如为圆角，rmx标识安装面边缘的最大圆角半径 f) R，标识d，孔底部的最大圆角半径。 本部分中使用的标识代号符合ISO5783的规定。 注：规格15和规格16未列人ISO5783。
c)
5公差与表面粗糙度
安装面和插装孔内表面，即在双点划线以内的区域，应符合如下要求：
表面粗糙度（见ISO3601-2）；一表面粗糙度，Rz：如图中根据ISO1302和ISO4287所标注；一所有未标注的表面：Rz63um；表面平面度：每100mm距离上为0.01mm（见ISO3601-2）。 图中所标出的沿工、Y、轴相对原点的尺寸应在下述公差范围内：一定位销孔：±0.2mm；
螺纹孔：±0.2mm；一油口：±0.2mm；未注公差的线性和角度尺寸应符合ISO2768-1。 其余见图1~图16。
一
6尺寸
6.1插装阀的安装连接尺寸应从图1～图16和表1～表16中选择。 6.2除主溢流阀外，所有主油口公称通径为16mm的插装阀（规格06）的安装连接尺寸（代号：2877 06-1-1-××）见图1和表1。 6.3主油口公称通径为16mm的主溢流阀（规格06)安装连接尺寸（代号：2877-06-2-1-××）见图2和表2。 6.4除主溢流阀外，所有主油口公称通径为25mm的插装阀（规格08）的安装连接尺寸（代号：2877 08-3-1-××）见图3和表3。 6.5主油口公称通径为25mm的主溢流阀（规格08）的安装连接尺寸（代号：2877-08-4-1-X×）见图4 和表4。 6.6除主溢流阀外，所有主油口公称通径为32mm的插装阀（规格09）的安装连接尺寸（代号：2877- 09-5-1-××）见图5和表5。 6.7主油口公称通径为32mm的主溢流阀（规格09）的安装连接尺寸（代号：2877-09-6-1-X×）见图6 和表6。 6.8除主溢流阀外，所有主油口公称通径为40mm的插装阀（规格10）的安装连接尺寸（代号：2877- 10-7-1-××）见图7和表7。 6.9主油口公称通径为40mm的主溢流阀（规格10)的安装连接尺寸（代号：2877-10-8-1-X×）见图8
2 GB/T2877.2—2021/ISO7368:2016
和表8。 6.10除主溢流阀外，所有主油口公称通径为50mm的插装阀（规格11）的安装连接尺寸（代号：2877 11-9-1-X××）见图9和表9。 6.11主油口公称通径为50mm的主溢流阀（规格11)的安装连接尺寸（代号：2877-11-10-1-X×）见图 10和表10 6.12除主溢流阀外，所有主油口公称通径为63mm的插装阀（规格12）的安装连接尺寸（代号：2877- 12-11-1-××）见图11和表11。 6.13主油口公称通径为63mm的主溢流阀（规格12）的安装连接尺寸（代号：2877-12-12-1-××）见图 12和表12。 6.14除主溢流阀外，所有主油口公称通径为80mm的插装阀（规格13）的安装连接尺寸（代号：2877- 13-13-1-××）见图13和表13。 6.15除主溢流阀外，所有主油口公称通径为100mm的插装阀（规格14)的安装连接尺寸（代号：2877- 14-14-1-××）见图14和表14。 6.16除主溢流阀外，所有主油口公称通径为125mm的插装阀（规格15)的安装连接尺寸（代号：2877- 15-15-1-××）见图15和表15。 6.17除主溢流阀外，所有主油口公称通径为160mm的插装阀（规格16)的安装连接尺寸（代号：2877- 16-16-1-××）见图16和表16。
7标注说明
当选择遵循本部分时，在试验报告、产品样本及销售文件中可使用下列标注说明：“安装连接尺寸符
合GB/T2877.2一2021《液压二通盖板式插装阀第2部分：安装连接尺寸》。”
3 GB/T2877.2—2021/ISO7368:2016
单位为毫米
A
4
VR6.3
0.054
R-6.3
+
N
R-4
-
5
A
/Rzf
F.
R-6.
Z2
≥65* b
0. 034
此尺寸是安装盖板的最小尺寸。矩形直角处如为圆角，最大圆角半径rmax为紧固螺栓的螺纹孔直径。盖板边缘到紧固螺纹孔的距离应相等。 先导阀和调节装置可超过这个尺寸范围。 此尺寸给出了安装插装阀及盖板需要的最小空间，该尺寸也是同一油路块上两个相同的安装孔的中心线间的最
小距离，制造商应注意，此时盖板的任何部分均不应超出这个尺寸。 。在此区域内不应有毛刺，棱边及边缘应光滑。 。应目视检查。 对所标注的表面粗糙度要求的最小深度。
图1 除主溢流阀外，所有主油口公称通径为16mm的插装阀（规格06）使用方形盖板的安装连接尺寸
（代号：2877-06-1-1-××）
表 1 除主溢流阀外，所有主油口公称通径为16mm的插装阀（规格06）使用方形盖板的安装连接尺寸
单位为毫米
d,c d2" dss d,b.c X Ye Z,c Z2 F,* F2* Fsa 标 $32 $25 $16 $16
F, Gd.e R;
坐
$4 (max) 48 23 23 0 46 46
$4 R2 H13 (max) 12.5
M8
H7 23 23 43±0.2 56+0.1 螺纹深度最小应为螺栓直径D的1.8倍，推荐为（2D十6)mm，以提高插装阀的互换性及减少紧固螺栓长度的种类。但应保证螺纹孔到油口B之间留有足够的距离。对黑色金属材料的油路块，螺纹合长度不宜小于 1.25D。 此处是油口B的建议直径，也可以是从“尺寸线20”到“尺寸线42.5”之间的任意数值；油口B不一定要机械加工，也可铸造出来。 ‘先导口和主油口的深度和角度由回路和阀在油路块中的位置决定。 d盲孔，用作与安装在盖板上的定位销相对应的定位孔。 “did和G的深度在表内作为尺寸给出。
H7 (max) 23
23 23
r
-2
U
46 46 0
23
23 23 -2 48 0 0
y
0 (min)
4
