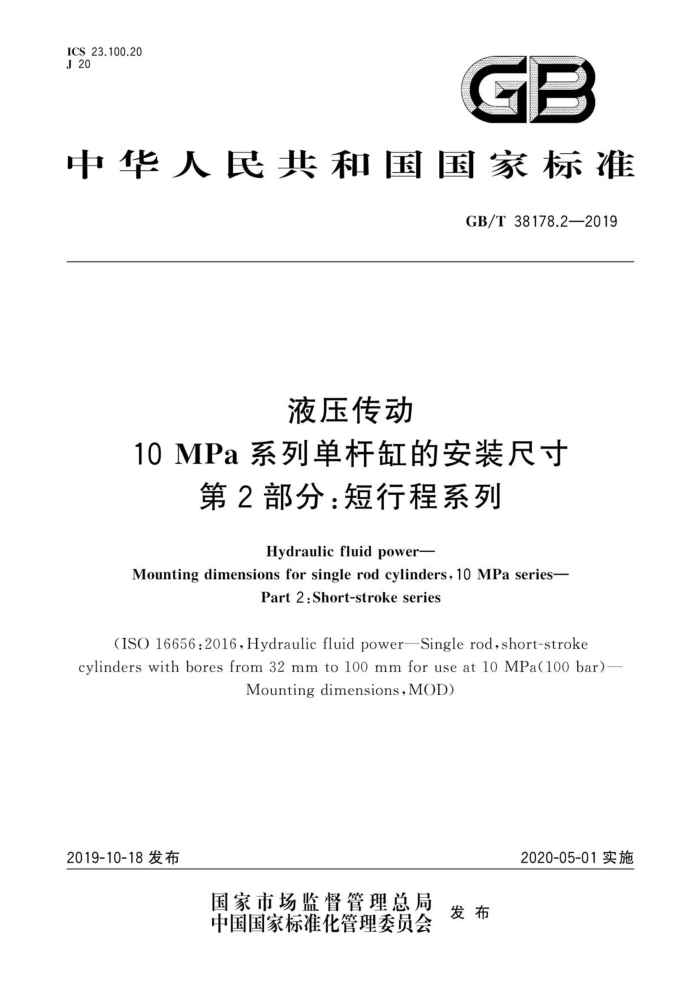

GB/T 38178.2-2019
液压传动 10 MPa系列单杆缸的安装尺寸 第2部分:短行程系列
Hydraulic fluid power— Mounting dimensions for single rod cylinders* 10 MPa series— Part 2: Short-stroke series (ISO 16656：2016»Hydraulic fluid powei—Single rod»short-stroke cylinders with bores from 32 mm to 100 mm for use at 10 MPa(100 bar)— Mounting dimensions»MOD)
2019-10-18 发布
2020-05-01 实施
GB/T 38178<液压传动10 MPa系列单杆虹的安装尺寸》分为以下2部分：
—第1部分:普通系列、
—第2部分,短行程系列.
本部分为GB/T 38178的第2部分.
本部分按照GB/T 1.1-2009给出的规则起章.
本部分使用重新起草法修改采用ISO 16656,2016<液压传动 用于10 MPa<100 bar>.fil径32 mm至100 mm的单杆短行程缸 安装尺寸》.
本部分与ISO 16656,2016的技术性差异及其原因如下：
—关于规范性引用文件，本部分做了具有技术性差异的调整.以适应我国的技术条件，调整的情况集中反映在第2章••规范性引用文件”中.具体调整如下I
•用修改采用国际标准的GB/T 2348代替ISO 3320（见第4章、衰2脚注a）.
•用等效采用国际标准的GB/T 2350代替ISO 4395（见6.2、表2脚注b,
•用等同采用国际标准的GB/T 2878.1代替ISO 6149-1（见羨2），
•用等效采用国际标准的GB/T 5277代替ISO 273（见表2脚注c）;
•用等同采用国际标准的GB/T 9094代替ISO 6099（见7.2）;
•用等同采用国际标准的GB/T 17446代替ISO 5598（姑第3章）,
•删除了 ISO 965-3sISO 4393（见 ISO 16656,2016 中第 2 章、表 2 脚注 c）.
——刪除了“安装”术语.GB/T 17446—2012中已规定（见ISO 16656,2016中3.1）.
——増加了 90 mm规格的缸径及相关数据（见表2）.
—増加了活塞杆端蜃式和尺寸的规定（见6.2）.
—増加了带内、外螺纹的活客杆端的标识代号“RTFx"RTMx”（见图1、图2）.
—后端导向台肩长度的字緑代号由“VD”修改为后端导向台肩直径的字毋代号由修改为同时増加“VA”和pBA”相关数据（见图1、图2、表2）.
—缸径80的油口"G1/4"修改为“G3/8”（见表2）.
——图1、图2中尺寸TB"修改为-4X^FB".-DA"修改为标注前端KE尺寸.
本部分做了下列编辑性修改：
——使用GB 3102.3规定的物理量及其符号.删除标准名称和文本中的-（100 bar）".
本部分由中国机械工业联合会提岀。
本部分由全国液床气动标准化技术委员会（SAC/TC 3）归口.
